Нивелиры оптико-механические с компенсатором Nikon AC-2S, Nikon AX-2S, Nikon AP-8

Назначение

Нивелиры оптико-механические с компенсатором Nikon AC-2S, Nikon AX-2S, Nikon AP-8 предназначены для измерения превышений методом геометрического нивелирования по вертикальным рейкам.

Описание

Нивелиры оптико-механические с компенсатором Nikon AC-2S, Nikon AX-2S, Nikon AP-8 - геодезические приборы, принцип действия которых основан на автоматической установке визирной оси в горизонтальное положение с помощью маятникового оптикомеханического компенсатора с магнитным демпфером.

Основными частями нивелиров Nikon AC-2S, Nikon AX-2S, Nikon AP-8 являются: зрительная труба с компенсатором, несъемная подставка (трегер) с тремя подъемными винтами и вертикальная осевая система. Нивелиры приводятся в рабочее положение подъемными винтами по круглому установочному уровню. Наводящие винты с бесконечным ходом обеспечивают плавное и точное наведение на нивелирную рейку в горизонтальной плоскости. Нивелиры Nikon AC-2S, Nikon AX-2S, Nikon AP-8 имеют горизонтальный лимб для угловых измерений. Взятие отсчета по рейке выполняется визуально. Для работы на крутых склонах или в стесненных условиях может использоваться дополнительная диагональная насадка вместо съемного окуляра. Модификации Nikon AC-2S, Nikon AX-2S, Nikon AP-8 различаются значением увеличения зрительной трубы.

Пломбирование крепёжных винтов корпуса нивелиров оптико-механических с компенсатором Nikon AC-2S, Nikon AX-2S, Nikon AP-8 не производится; ограничение доступа к узлам обеспечено конструкцией крепёжных винтов, которые могут быть сняты только при наличии специальных ключей.

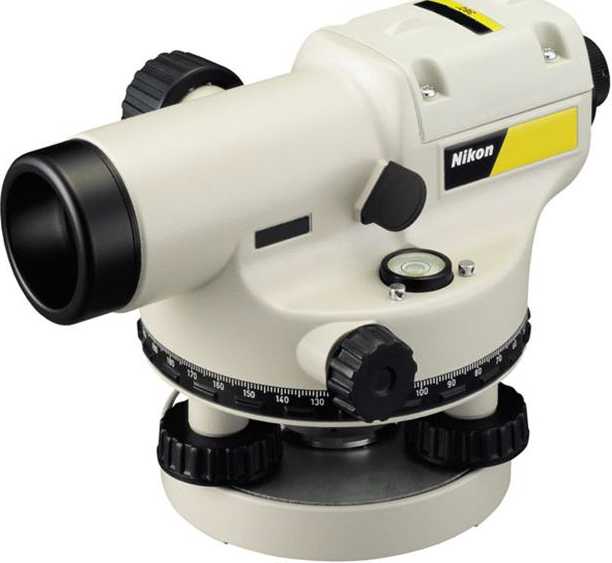

Общий вид нивелиров оптико-механических с компенсатором Nikon AC-2S, Nikon AX-2S, Nikon AP-8

Технические характеристики

Знак утверждения типа

наносится типографским способом на титульный лист руководства по эксплуатации и наклейкой на корпус нивелиров оптико-механических с компенсатором Nikon AC-2S, Nikon AX-2S, Nikon AP-8.

Комплектность

Поверка

осуществляется по МП АПМ 22-11 «Нивелиры оптико-механические с компенсатором Nikon AC-2S, Nikon AX-2S, Nikon AP-8. Методика поверки».

Перечень основного оборудования, необходимого для поверки:

- Нивелир типа Н-05 ГОСТ 10528-90;

- Теодолит типа Т2 ГОСТ 10529-96;

- Экзаменатор геодезический многодиапазонный ЭГЕМ, ПГ ±0,5”;

- Стенд универсальный коллиматорный ВЕГА УКС, СКО ±0,3";

- Рулетка измерительная 5м 3кл ГОСТ 7502-98;

- Нивелирная рейка РН-3 ГОСТ 10528-90;

- Секундомер СДСпр-1-2-000 2кл. ГОСТ 5072-79;

- Высотный стенд ГОСТ 10528-90.

Сведения о методах измерений

Методика измерений приведена в документе: «Нивелиры оптико-механические с компенсатором Nikon AC-2S, Nikon AX-2S, Nikon AP-8. Руководство по эксплуатации».

Нормативные документы

1. ГОСТ Р 53340-2009 «Приборы геодезические. Общие технические условия»;

2. Техническая документация «Nikon-Trimble Co., Ltd.», Япония.

Рекомендации к применению

- осуществление геодезической и картографической деятельности
