Нивелиры оптико-механические с компенсатором Nikon AE-7, Nikon AE-7C
| Номер в ГРСИ РФ: | 50326-12 |
|---|---|
| Категория: | Нивелиры |
| Производитель / заявитель: | Фирма "Nikon Geotecs Co., Ltd.", Япония |
Нивелиры оптико-механические с компенсатором Nikon AE-7, Nikon AE-7C предназначены для измерения превышений методом геометрического нивелирования по вертикальным рейкам.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 50326-12 |
| Действует | по 29.06.2017 |
| Наименование | Нивелиры оптико-механические с компенсатором |
| Модель | Nikon AE-7, Nikon AE-7C |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 2b8877f9-6020-dc66-bce4-07a68eadd5f4 |
| Год регистрации | 2012 |
| Общие данные | |
|---|---|
| Класс СИ | 27.02 |
| Год регистрации | 2012 |
| Страна-производитель | Япония |
| Информация о сертификате | |
| Срок действия сертификата | 29.06.2017 |
| Номер сертификата | 47075 |
| Тип сертификата (C - серия/E - партия) | C |
| Дата протокола | Приказ 456 п. 53 от 29.06.2012 |
Производитель / Заявитель
Фирма "Nikon-Trimble Co., Ltd.", ЯПОНИЯ
Япония
Поверка
| Методика поверки / информация о поверке | МП АПМ 23-11 |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 179 (99%) |
| Неуспешных поверок (СИ непригодно) | 1 (1 %) |
| Актуальность информации | 19.04.2026 |
Поверители
Скачать
|
50326-12: Описание типа
2012-50326-12.pdf
|
Скачать | 90.9 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Нивелиры оптико-механические с компенсатором Nikon AE-7, Nikon AE-7C предназначены для измерения превышений методом геометрического нивелирования по вертикальным рейкам.
Описание
Нивелиры оптико-механические с компенсатором Nikon AE-7, Nikon AE-7C - геодезические приборы, принцип действия которых основан на автоматической установке визирной оси в горизонтальное положение с помощью маятникового оптико-механического компенсатора с воздушным демпфером.
Конструктивно нивелир типа Nikon AE-7, Nikon AE-7C представляет собой влагозащищенный корпус с размещенными в нем оптикой и компенсатором, соединенный с несъемной подставкой (трегером с тремя подъемными винтами). Нивелиры приводятся в рабочее положение подъемными винтами по круглому установочному уровню. Зеркало с пентапризмой позволяет видеть прямое изображение пузырька круглого уровня во время установки и визирования. Точное наведение на нивелирную рейку в горизонтальной плоскости осуществляется с помощью бесконечного наводящего двустороннего винта. Взятие отсчета по рейке выполняется визуально. Нивелиры могут оснащаться микрометрической насадкой для повышения точности проводимых нивелировочных работ. Отличие между нивелирами состоит в том, что нивелир Nikon AE-7C имеет горизонтальный лимб для угловых измерений.
Пломбирование крепёжных винтов корпуса нивелиров оптико-механических с компенсатором Nikon AE-7, Nikon AE-7C не производится; ограничение доступа к узлам обеспечено конструкцией крепёжных винтов, которые могут быть сняты только при наличии специальных ключей.

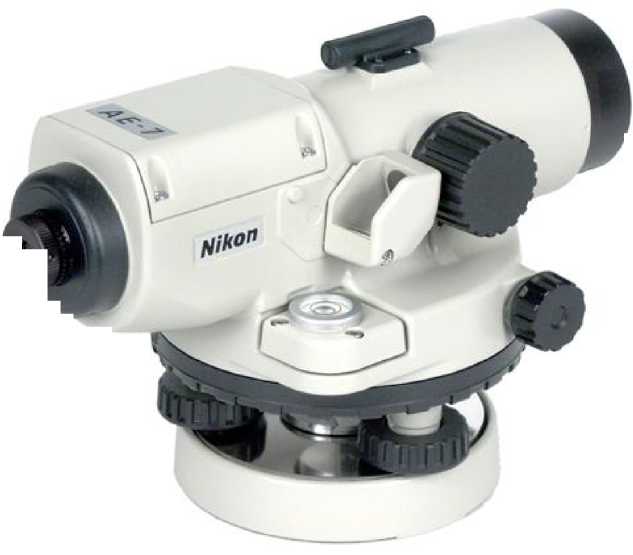

Общий вид нивелиров оптико-механических с компенсатором Nikon AE-7, Nikon AE-7C
Технические характеристики
|
Наименование характеристики |
Значение | |
|
Nikon AE-7 |
Nikon AE-7C | |
|
Допустимая СКП измерения превышения на 1км двойного хода, мм: |
±1,0 (±0,45 с микрометром) | |
|
Диапазон измерений горизонтальных углов, ... °: |
- |
360 |
|
Цена деления горизонтального лимба, ... °: |
- |
1 |
|
Увеличение зрительной трубы, крат, не менее: |
30 | |
|
Диаметр входного зрачка зрительной трубы, мм, не менее: |
40 | |
|
Наименьшее расстояние визирования, м, не более: |
0,3 | |
|
Угловое поле зрения зрительной трубы, .. ° .', не менее: |
1 30 | |
|
Цена деления круглого установочного уровня, ..'/ 2мм: |
10 | |
|
Диапазон работы компенсатора, ..', не менее: |
± 16 | |
|
Допустимая СКП установки линии визирования, ...": |
±0,35 | |
|
Систематическая погрешность компенсатора, ...", не более: |
±0,3 | |
|
Коэффициент нитяного дальномера |
100 ± 1% | |
|
Значение постоянного слагаемого нитяного дальномера, м: |
0 | |
|
Диапазон рабочих температур, °С: |
от - 20 до + 50 | |
|
Габаритные размеры, ДхВхШ, мм, не более: |
220х136х142 | |
|
Масса, кг, не более: |
1,7 | |
Знак утверждения типа
наносится типографским способом на титульный лист руководства по эксплуатации и наклейкой на корпус нивелиров оптико-механических с компенсатором Nikon AE-7, Nikon AE-7C.
Комплектность
|
Наименование |
Количество, ед. |
|
Нивелир оптико-механический с компенсатором |
1 |
|
Набор инструментов для юстировки |
1 |
|
Транспортировочный футляр |
1 |
|
Нитяной отвес |
1 |
|
Чехол для защиты от осадков |
1 |
|
Руководство по эксплуатации на русском языке |
1 |
|
Методика поверки |
1 |
Дополнительное оборудование, приведённое в таблице ниже, позволяет расширить возможности использования нивелиров Nikon AE-7, Nikon AE-7C:
|
Наименование |
Количество, ед. |
|
Микрометрическая насадка |
1 |
Поверка
осуществляется по МП АПМ 23-11 «Нивелиры оптико-механические с компенсатором Nikon AE-7, Nikon AE-7C. Методика поверки».
Перечень основного оборудования, необходимого для поверки:
- Нивелир типа Н-05 ГОСТ 10528-90;
- Теодолит типа Т2 ГОСТ 10529-96;
- Экзаменатор геодезический многодиапазонный ЭГЕМ, ПГ ±0,5”;
- Стенд универсальный коллиматорный ВЕГА УКС, СКО ±0,3";
- Рулетка измерительная 5м 3кл ГОСТ 7502-98;
- Нивелирная рейка РН-3 ГОСТ 10528-90;
- Секундомер СДСпр-1-2-000 2кл. ГОСТ 5072-79;
- Высотный стенд ГОСТ 10528-90.
Сведения о методах измерений
Методика измерений приведена в документе: «Нивелиры оптико-механические с компенсатором Nikon AE-7, Nikon AE-7C. Руководство по эксплуатации».
Нормативные документы
1. ГОСТ Р 53340-2009 «Приборы геодезические. Общие технические условия»;
2. Техническая документация «Nikon-Trimble Co., Ltd.», Япония.
Рекомендации к применению
- осуществление геодезической и картографической деятельности
|
|
