Машины испытательные сервогидравлические MTS
| Номер в ГРСИ РФ: | 50331-12 |
|---|---|
| Производитель / заявитель: | Фирма "MTS Systems Corporation", США |
Машины испытательные сервогидравлические MTS (далее по тексту - машины) предназначены для измерения силы и деформации при испытаниях материалов на растяжение, сжатие и изгиб в режиме статического или циклического нагружения.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 50331-12 |
| Действует | по 29.06.2017 |
| Наименование | Машины испытательные сервогидравлические |
| Модель | MTS |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 9ab53415-ff6d-186c-fd80-48a5a23975a3 |
| Год регистрации | 2012 |
| Общие данные | |
|---|---|
| Год регистрации | 2012 |
| Страна-производитель | США |
| Информация о сертификате | |
| Срок действия сертификата | 29.06.2017 |
| Номер сертификата | 47082 |
| Тип сертификата (C - серия/E - партия) | C |
| Дата протокола | Приказ 456 п. 58 от 29.06.2012 |
Производитель / Заявитель
Фирма "MTS Systems Corporation", СОЕДИНЕННЫЕ ШТАТЫ
США
Поверка
| Методика поверки / информация о поверке | МП ТИнТ-41-2012 |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 148 (99%) |
| Неуспешных поверок (СИ непригодно) | 1 (1 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
50331-12: Описание типа
2012-50331-12.pdf
|
Скачать | 111.8 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Машины испытательные сервогидравлические MTS (далее по тексту - машины) предназначены для измерения силы и деформации при испытаниях материалов на растяжение, сжатие и изгиб в режиме статического или циклического нагружения.
Описание
Принцип действия машин основан на преобразовании деформации испытуемого образца при его растяжении, сжатии или изгибе, вызванной приложенной силой, в электрический сигнал.
Машины состоят из силовой рамы, силового гидравлического привода, датчика силы, датчика перемещений, вспомогательных устройств для поддержки, фиксации или захвата испытуемых образцов, комплекса измерительно-вычислительного и управляющего (далее контроллер), гидравлической станции.
Силовая рама состоит из неподвижного основания с закрепленными на нем двумя или четырьмя стальными направляющими колоннами и поперечины. Поперечина может перемещаться на колоннах для изменения рабочего пространства между основанием и поперечиной с фиксацией в требуемом положении стопорами.
Силовой гидравлический привод монтируется на раме, и приводится в действие давлением, создаваемым гидравлической станцией.
Испытываемый образец устанавливается между подвижным элементом силового привода и неподвижными элементами рамы при помощи вспомогательных устройств. Сила, создаваемая силовым приводом и прикладываемая к испытываемому образцу, измеряется датчиком силы. Датчик перемещения, расположенный внутри привода, измеряет линейное перемещение подвижного элемента силового гидравлического привода. Сигналы от датчиков силы и перемещения поступают в контроллер.
Контроллер измеряет и регистрирует выходные электрические аналоговые сигналы датчиков силы и перемещения, обрабатывает и анализирует полученную информацию, и | формирует сигналы управления.
Машины испытательные сервогидравлические MTS выпускаются в 17 модификациях: 311, 316, 351 с силовыми рамами с четырьмя направляющими колоннами, 315, 318, 319, 322, 331, 333, 335, 349, 350, 359, 370.02, 370.10, 370.25, 370.50 с силовыми рамами с двумя направляющими колоннами.
Общий вид машин представлен на рисунках 1 и 2.

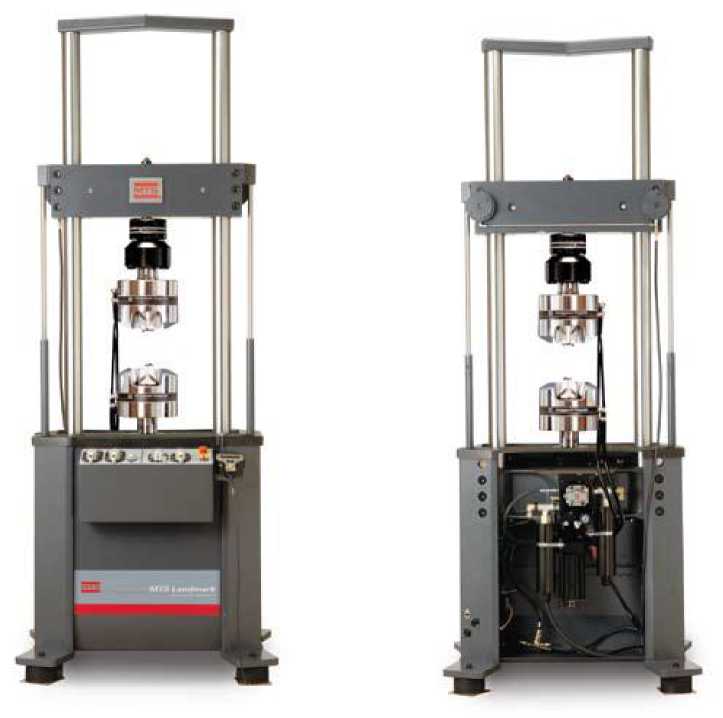

Рисунок 1. Общий вид машины испытательной сервогидравлической MTS с силовой рамой 370.25 с двумя колоннами.

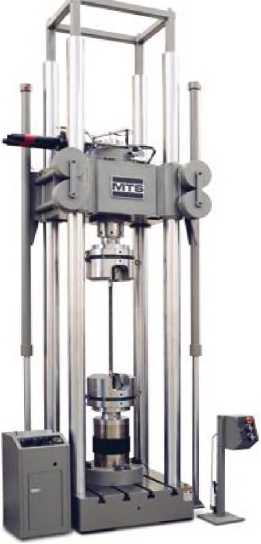

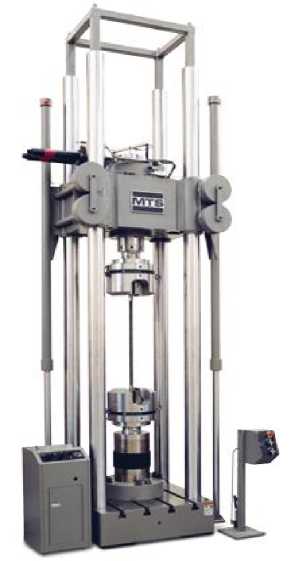

Рисунок 2. Общий вид машины испытательной сервогидравлической MTS с силовой рамой 311 с четырьмя колоннами.
Программное обеспечение
Программное обеспечение предназначено для управления работой машины, обработки результатов измерений и подготовки отчетов об испытаниях образцов. Программное обеспечение автономное, устанавливается на компьютер с установочного диска.
Идентификационные данные программного обеспечения представлены в таблице 1.
Таблица 1
|
Наименование программного обеспечения |
Идентиф икаци-онное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
793.00 |
MTS Flex Test |
5.3A |
f3021e87df2e542d8f8 46e01fbd5ec80179e0 0e95980ae686221d8d e055947364b2b6a769 cd7a1390ca66e15d79 3a9447b5ab363ffbb11 d7f78e74c47e9592d8 |
SHA512 |
Уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений
- А по МИ 3286-2010.
Технические характеристики
Предел допускаемой относительной погрешности измерения нагрузки
(в % от измеряемой нагрузки)
Предел допускаемой основной относительной погрешности измерения
перемещений в диапазоне 0.1-1L (в % от измеряемого перемещения)
Предел допускаемой основной абсолютной погрешности измерения
перемещений в диапазоне 0-0.1L, мм
Технические характеристики приведены в Таблице 2 и 3.
Таблица 2
|
Модификация силовой рамы |
Наибольшая предельная нагрузка, кН |
Полный диапазон измерений перемещений силового привода, L, мм |
|
311 |
100, 250, 500, 1000, 2000 |
100, 150, 250, 300 |
|
315 |
1600, 2700, 4600 |
25, 100, 150, 250 |
|
316 |
500, 1000, 1500, 2000 |
100, 150, 250 |
|
318 |
25, 50, 100, 250, 500, 1000 |
100, 150, 250 |
|
319 |
25, 50, 100, 250, 500, 1000 |
25, 100, 150, 250 |
|
322 |
25, 50, 68, 100, 250, 500 |
100, 150, 250 |
|
331 |
10, 50, 100 |
25, 100, 150 |
|
333 |
25 |
50 |
|
335 |
15 |
100, 150 |
|
349 |
15, 25 |
100, 150, 250 |
|
350 |
25, 50, 68, 100 |
100, 150, 250 |
|
351 |
50, 68, 100, 150, 250 |
100, 150, 250 |
|
359 |
5, 25 |
100, 150, 250 |
|
370.02 |
15, 25 |
100, 150, 250 |
|
370.10 |
15, 25, 50, 100 |
100, 150, 250 |
|
370.25 |
100, 250 |
100, 150, 250 |
|
370.50 |
250, 500 |
100, 150, 250 |
Таблица 3
|
Г абаритные размеры машины |
наименьшее значение |
наибольшее значение |
|
ширина, мм |
600 |
1600 |
|
глубина, мм |
550 |
1500 |
|
высота, мм |
1300 |
8938 |
|
масса машины, кг |
190 |
31500 |
|
Потребляемая мощность машины, кВт |
11 |
270 |
Знак утверждения типа
Знак утверждения типа наносится на боковую поверхность корпуса машины в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.
Комплектность
|
Наименование |
Количество, шт. |
|
Силовая рама в сборе с силовым приводом |
1 |
|
Г идравлическая станция |
1 |
|
Датчик силы |
1 |
|
Вспомогательные устройства для поддержки, фиксации или захвата испытуемых образцов, комплект |
1 |
|
Контроллер |
1 |
|
Программное обеспечение 793.00 MTS FlexTest |
1 |
|
Комплект кабелей электрических |
1 |
|
Комплект шлангов гидравлических |
1 |
|
Руководство по эксплуатации |
1 |
|
Методика поверки |
1 |
Поверка
Осуществляется по документу МП ТИнТ- 41-2012 «Машины испытательные сервогидравли-ческие MTS, Методика поверки», утверждённому ГЦИ СИ ООО «ТестИнТех» 28.05.2012.
Основное поверочное оборудование:
- рабочие эталоны (динамометры) 2-го разряда с 6=0,12 % в соответствии с ГОСТ Р 8.663-2009 «Государственная поверочная схема для средств измерений силы»;
- Штангенрейсмас ШРЦ-250-0,01 ГОСТ 164-90
- Индикатор ИЧ10 кл. 0 ГОСТ 577-68
- Термометр по ГОСТ 13646 с диапазоном измерения температур (0-50),°С, цена деления 1, °С
Сведения о методах измерений
Методика измерений приведена в документе «Машины испытательные сервогидравлические MTS. Руководство по эксплуатации».
Нормативные документы
ГОСТ 28840-90 «Машины для испытаний материалов на растяжение, сжатие и изгиб. Общие технические требования».
Техническая документация MTS Systems Corporation (США).
Рекомендации к применению
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов установленным законодательством Российской Федерации обязательным требованиям.
