Уровнемеры магнитострикционные KMS-2
| Номер в ГРСИ РФ: | 50350-12 |
|---|---|
| Категория: | Уровнемеры |
| Производитель / заявитель: | "TC FLUID CONTROL LTD.", Великобритания |
Уровнемеры магнитострикционные KMS-2 (далее ╞ уровнемеры) предназначены для измерения уровня жидкости в резервуаре в составе уровнемера микроволнового KSR-GT611.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 50350-12 | ||||||
| Наименование | Уровнемеры магнитострикционные | ||||||
| Модель | KMS-2 | ||||||
| Характер производства | Единичное | ||||||
| Идентификатор записи ФИФ ОЕИ | 74e5a923-eba9-5828-364d-cb9765de275a | ||||||
| Испытания |
|
||||||
| Год регистрации | 2012 | ||||||
| Общие данные | |
|---|---|
| Класс СИ | 29.02 |
| Год регистрации | 2012 |
| Страна-производитель | Великобритания |
| Информация о сертификате | |
| Срок действия сертификата | .. |
| Номер сертификата | 47149 |
| Тип сертификата (C - серия/E - партия) | E |
| Дата протокола | Приказ 483 п. 21 от 09.07.2012 |
Производитель / Заявитель
Фирма "TC FLUID CONTROL Ltd.", СОЕДИНЕННОЕ КОРОЛЕВСТВО
Великобритания
Поверка
| Методика поверки / информация о поверке | МП 50350-12 |
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 2 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
50350-12: Описание типа
2012-50350-12.pdf
|
Скачать | 102 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Уровнемеры магнитострикционные KMS-2 (далее - уровнемеры) предназначены для измерения уровня жидкости в резервуаре в составе уровнемера микроволнового KSR-GT611.
Описание
Принцип действия уровнемера основан на передаче электрического импульса к чувствительному элементу, в результате чего магнитное поле взаимодействует с полем магнитного поплавка, вызывая ответный сигнал. Время, которое требуется для обнаружения ответного сигнала, позволяет измерить уровень жидкости, зная точную скорость движения ответного сигнала к чувствительному элементу.
Преобразователь состоит из трубки из нержавеющей стали, содержащей магнитострикционный измеряющий элемент, и алюминиевого корпуса, содержащего электронный блок.
Технические характеристики
|
Диапазон измерений уровня жидкости, мм Пределы допускаемой приведенной погрешности уровнемера, % Выходной аналоговый сигнал, мА Напряжение питания постоянного тока, В Габаритные размеры (без буйка) не более, мм Масса (без буйка), кг Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % - давление, МПа - температура технологической среды, °С |
от 125 до 825; от 125 до 845 ± 0,1 4 - 20 12 - 28 120х80х57 3,8 от минус 40 до 40 95 2 от минус 5 до 40 |
преобразователь, присоединенный к верхней части
преобразователь, присоединенный к нижней части

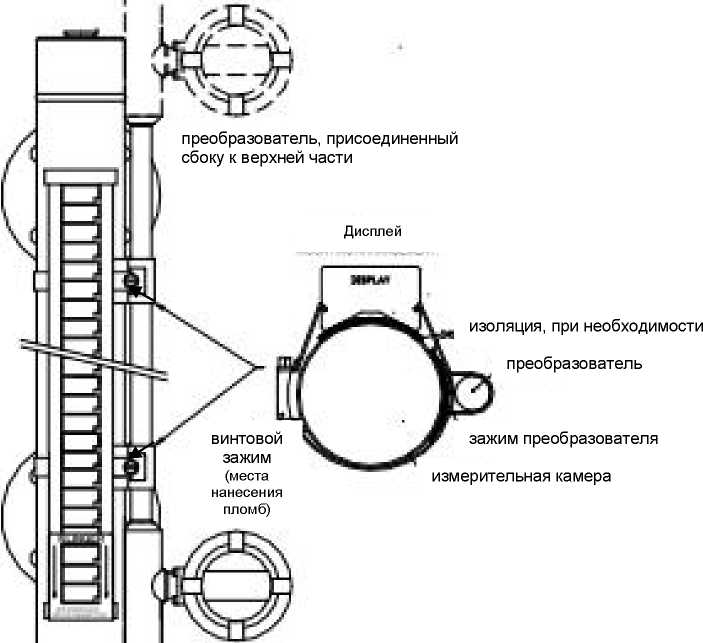

Рисунок 1 - Чертеж уровнемера магнитострикционного KMS-2

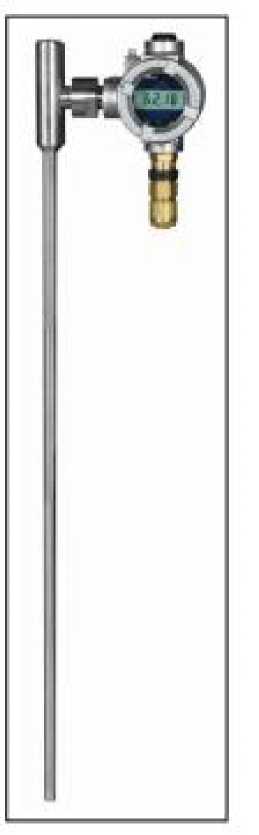

Рисунок 2 - Внешний вид уровнемера магнитострикционного KMS-2
Знак утверждения типа
Знак утверждения типа наносится на титульный лист руководства по эксплуатации методом наклейки.
Комплектность
|
Наименование |
Количество |
|
Уровнемер магнитострикционный KMS-2 |
7 шт. |
|
Руководство по эксплуатации |
1 шт. |
|
Методика поверки |
1 шт. |
Поверка
осуществляется согласно документу МП 50350-12 «Уровнемеры магнитострикционные
KMS-2. Методика поверки», утвержденному ФГУП «ВНИИМС» в июне 2012 г.
Основные средства поверки:
|
Мультиметр Agilent 34410A |
погрешность 0,003 % |
|
Рулетка измерительная по ГОСТ 7502-98 |
класса точности 2, диапазон измерений 1 м |
Сведения о методиках (методах) измерений приведены в соответствующем разделе руководства по эксплуатации на уровнемеры.
Нормативные документы
1. ГОСТ 8.477-82 ГСИ. Государственная поверочная схема для средств измерений уровня жидкости.
2. Техническая документация TC FLUID CONTROL LTD.
Рекомендации к применению
осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.
