Трансформаторы тока серии ТОГФ-330 (далее ╞ трансформаторы) предназначены для передачи сигнала измерительной информации средствам измерений и устройством защиты и управления в открытых и закрытых распределительных устройствах переменного тока частоты 50 Гц на номинальное напряжение 330 кВ.

Информация по Госреестру

Основные данные
Номер по Госреестру 50370-12
Наименование Трансформаторы тока
Модель ТОГФ-330
Класс СИ 34.01.01
Год регистрации 2012
Страна-производитель  Россия
Информация о сертификате
Срок действия сертификата 05.07.2017
Номер сертификата 47091
Тип сертификата (C - серия/E - партия) C
Дата протокола Приказ 476 п. 01 от 05.07.2012
Производитель / Заявитель

ООО "ЭЭТО - Газовые Технологии", г. Великие Луки, Псковская обл.

 Россия

Поверка

Методика поверки / информация о поверке ГОСТ 8.217-2003
Межповерочный интервал / Периодичность поверки 6 лет
Зарегистрировано поверок 12
Найдено поверителей 2
Успешных поверок (СИ пригодно) 12 (100%)
Неуспешных поверок (СИ непригодно) 0 (0%)
Актуальность информации 17.11.2024

Поверители

Скачать

50370-12: Описание типа СИ Скачать 414.1 КБ
Свидетельство об утверждении типа СИ Открыть ...

Описание типа

Назначение

Трансформаторы тока серии ТОГФ-330 (далее - трансформаторы) предназначены для передачи сигнала измерительной информации средствам измерений и устройством защиты и управления в открытых и закрытых распределительных устройствах переменного тока частоты 50 Гц на номинальное напряжение 330 кВ.

Описание

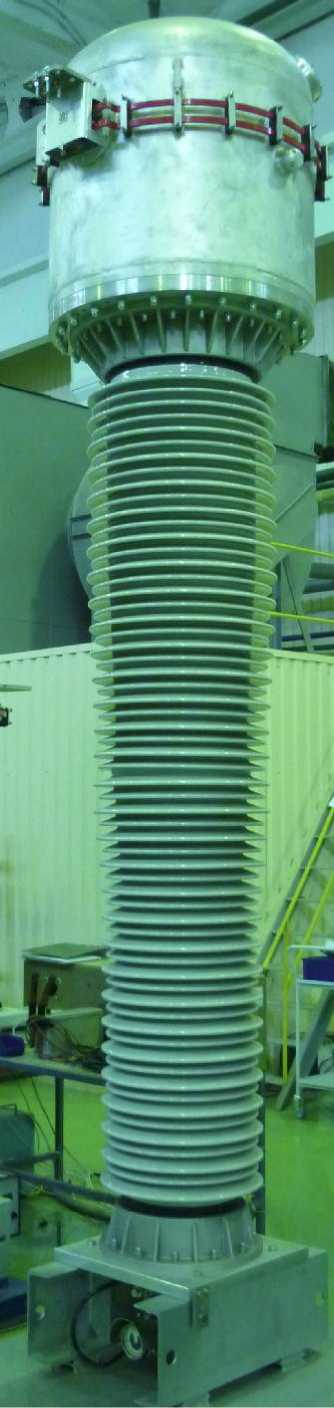

Принцип действия трансформаторов тока основан на использовании явления электромагнитной индукции, т.е. на создании ЭДС переменным магнитным полем. Первичный ток, протекая по первичной обмотке, создает в магнитопроводе вторичной обмотки магнитный поток, который в свою очередь вызывает появление во вторичной обмотке ЭДС. Так как вторичная обмотка замкнута на внешнюю нагрузку, ЭДС вызывает появление во вторичной обмотке и внешней нагрузке тока, пропорционального первичному току.

Первичная обмотка трансформаторов тока состоит из блоков переключения первичной обмотки, внутренних стержней, наружных токоведущих шин. При изменении положения перемычек в блоках переключения первичной обмотки изменяется путь протекания первичного тока (или количество витков первичной обмотки). Минимальному коэффициенту трансформации будет соответствовать положение перемычек, при котором ток от вывода Л1 до Л2 будет протекать через все токоведущие части последовательно, максимальному - при котором ток будет только через внутренние токоведущие стержни.

Блок вторичных обмоток закреплен на изоляторе, крепящемся к переходному фланцу закреплённому на покрышке трансформатора тока. Провода вторичных обмоток пропущены через стойку находящуюся внутри покрышки.

Элементы первичной обмотки закреплены на резервуаре, который закреплен на фарфоровой (полимерной) покрышке, установленной на основании трансформаторов.

В качестве главной изоляции в трансформаторах тока серии ТОГФ-330 применяется элегаз. Параметры элегаза контролируются сигнализатором плотности с температурной компенсацией.

На основании трансформаторов установлен обратный клапан для подкачки элегаза.

Для защиты резервуара от разрыва при превышении внутреннего давления (например, при избыточном заполнении газом или внутреннем дуговом перекрытии) в верхней части резервуара расположен защитный узел с предохранительной мембраной для сброса давления.

На основании трансформаторов размещена табличка технических данных. Содержание таблички соответствует ГОСТ 7746-2001.

Выводы вторичных обмоток помещены в клеммную коробку, закрываемую пломбируемой скобой.

Трансформаторы имеют климатическое исполнение и категорию размещения У1 и УХЛ1 по ГОСТ 15150-69.

Трансформаторы тока выпускаются в типоисполнениях, отличающихся длиной пути утечки по ГОСТ 9920-89 (категории исполнения II*, III, IV).

Рабочее положение трансформаторов в пространстве - вертикальное.

Рисунок 2. Клеммная коробка

Рисунок 3. Табличка технических данных

Технические характеристики

Таблица 1 - Метрологические и технические характеристики

Наименование параметров

Значение

Номинальное напряжение ином, кВ

330

Наибольшее рабочее напряжение, кВ

363

Испытательное напряжение промышленной частоты, кВ

560

Испытательное напряжение коммутационного импульса, кВ

950

Испытательное напряжение полного грозового импульса, кВ

1175

Номинальная частота, Гц

50

Ряды номинальных первичных токов, 11ном, А:

- трансформаторов тока с возможностью изменения числа витков первичной обмотки 1)

- трансформаторов тока без возможности изменения числа витков первичной обмотки

200-400-800;

300-600-1200;

400-800-1600;

500-1000-2000;

750-1500-3000

800; 1000; 1200;

1500; 2000; 3000;

4000

Номинальный вторичный ток (варианты исполнения) 12ном, А

1 и/или 5

Количество вторичных обмоток,: 2) - для измерений - для защиты

1; 2

3; 4; 5

Классы точности вторичных обмоток для измерений

0,2S; 0,5S; 0,2; 0,5

Классы точности вторичных обмоток для защиты

5Р; 10Р

Номинальная вторичная нагрузка при cosф2 = 0,8, В^А:

3; 5; 10; 15; 20; 25; 30; 50; 60; 75; 100

Номинальная предельная кратность вторичных обмоток для защиты Кном

10; 20; 30; 40

Номинальный коэффициент безопасности приборов вторичной обмотки для измерений и учета Кбном

5; 10; 15

Ток термической стойкости (в скобках указаны значения для трансформаторов тока без возможности изменения числа витков первичной обмотки) 1Т, кА

253) 31,54) 40 (63)5) (63)

Ток электродинамической стойкости (в скобках указаны значения для трансформаторов тока без возможности изменения числа витков первичной обмотки) 1д, кА

643)

804)

102 (160)5)

Время протекания тока термической стойкости, с

1 (3)

Объем газа в трансформаторах тока, дм3

811

Масса газа в трансформаторе тока при давлении заполнения, кг

17,0

Номинальное давление заполнения элегаза (У 1)/ смеси газов (УХЛ1) при температуре плюс 20 °С, МПа абс. (кгс/см2)

0,52 (5,2)/ 0,60 (6,0)

Утечка газа в год, % от массы газа, не более

0,5

Средний срок службы, лет не менее

40

Габаритные размеры, (высотахдлинахширина), мм

4145х1273х962

Масса в заполненном элегазом состоянии, кг

1000± 70

Верхнее рабочее значение температуры окружающего воздуха, °С

плюс 40

Нижнее рабочее значение температуры окружающего воздуха, °С

У1 - минус 45

УХЛ1 - минус 60

Высота установки над уровнем моря, м, не более

1000

1) Три значения номинального первичного тока за счет переключения на первичной обмотке.

2) Вторичные обмотки могут иметь ответвление необходимое для требуемого значения номинального первичного тока.

3) При включении трансформаторов тока на минимальный коэффициент трансформации ток электродинамической стойкости 64 кА, ток термической стойкости 25 кА;

4) При включении трансформаторов тока на средний коэффициент трансформации ток электродинамической стойкости 80 кА, ток термической стойкости 31,5 кА;

5) При включении трансформаторов тока на максимальный коэффициент трансформации ток электродинамической стойкости 102 (160) кА, ток термической стойкости 40 (63) кА;

Ряд номинальных параметров указан в паспорте на конкретный трансформатор тока (он может отличаться от указанных в таблице).

Знак утверждения типа

Знак утверждения типа наносится методом лазерной гравировки на табличку технических данных трансформатора и типографским способом на титульный лист паспортов.

Комплектность

Таблица 2 - Комплектность

Наименование

Количество, шт.

Примечание

Трансформатор тока

1

Паспорт

1

Руководство по эксплуатации трансформатора тока

1

Одно на партию из 3 трансформаторов, поставляемых в один адрес

Руководство по эксплуатации, паспорт сигнализатора давления

1

На один трансформатор тока

Крышки с уплотнительными кольцами

2

На один трансформатор тока

Поверка

осуществляется по ГОСТ 8.217-2003 ГСИ. Трансформаторы тока. Методика поверки.

Средства поверки: трансформатор тока измерительный лабораторный ТТИ-5000.5 (кл. т. 0,05);

прибор сравнения КНТ-01 (± 0,001 %; ± 0,1 мин); магазин нагрузок МР 3027 (± 4 %).

Сведения о методах измерений

Сведения о методиках (методах) измерений приведены в руководстве по эксплуатации ИВЕЖ.671214.004 РЭ.

Нормативные документы

1. ГОСТ 7746-2001 Трансформаторы тока. Общие технические условия.

2. ГОСТ 8.550-86 ГСИ. Государственный специальный эталон и государственная поверочная схема для средств измерений коэффициента и угла масштабного преобразования синусоидального тока.

3. ГОСТ 8.217-2003 ГСИ. Трансформаторы тока. Методика поверки.

4. ТУ 3414-095-49040910-2011 (ИВЕЖ.671214.004 ТУ) Трансформаторы тока серии ТОГФ-330. Технические условия.
