Модули многофункциональные SIWAREX
| Номер в ГРСИ РФ: | 50385-12 |
|---|---|
| Производитель / заявитель: | Фирма "Siemens AG", Германия |
Модули многофункциональные SIWAREX (далее по тексту ╞ модули) предназначены для измерения электрического аналогового выходного сигнала тензорезисторных датчиков.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 50385-12 |
| Действует | по 07.06.2022 |
| Наименование | Модули многофункциональные |
| Модель | SIWAREX |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 7cd40477-0877-c05b-bb0a-6ef7aa152af7 |
| Год регистрации | 2012 |
| Общие данные | |
|---|---|
| Год регистрации | 2012 |
| Страна-производитель | Германия |
| Информация о сертификате | |
| Срок действия сертификата | 09.07.2017 |
| Номер сертификата | 47104 |
| Тип сертификата (C - серия/E - партия) | C |
| Дата протокола | Приказ 479 п. 02 от 09.07.2012 |
Производитель / Заявитель
Фирма "Siemens AG", ГЕРМАНИЯ
Германия
Поверка
| Методика поверки / информация о поверке | МП ТИнТ 41-2012 |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 16 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
50385-12: Описание типа
2017-50385-12.pdf
|
Скачать | 184.2 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Модули многофункциональные SIWAREX (далее по тексту - модули) предназначены для измерения электрического аналогового выходного сигнала тензорезисторных датчиков.
Описание
Принцип действия модулей основан на усилении и преобразовании напряжения разбаланса моста тензорезисторных датчиков в цифровой или аналоговый сигнал.
Модули имеют последовательные интерфейсы для подключения удалённых цифровых индикаторов и подключения к компьютеру.
Встроенный цифровой фильтр позволяет компенсировать колебания сигнала.
Модули выпускаются в модификациях CF, CS, U, FTA, FTC, MS, M.
Общий вид модулей и место нанесения знака поверки представлены на рисунке 1.
Место нанесения знака поверки
CF CS U М
FTA
FTC
MS

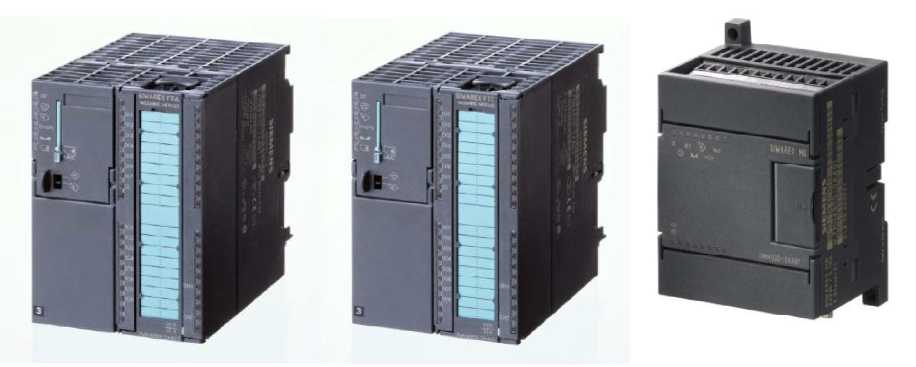

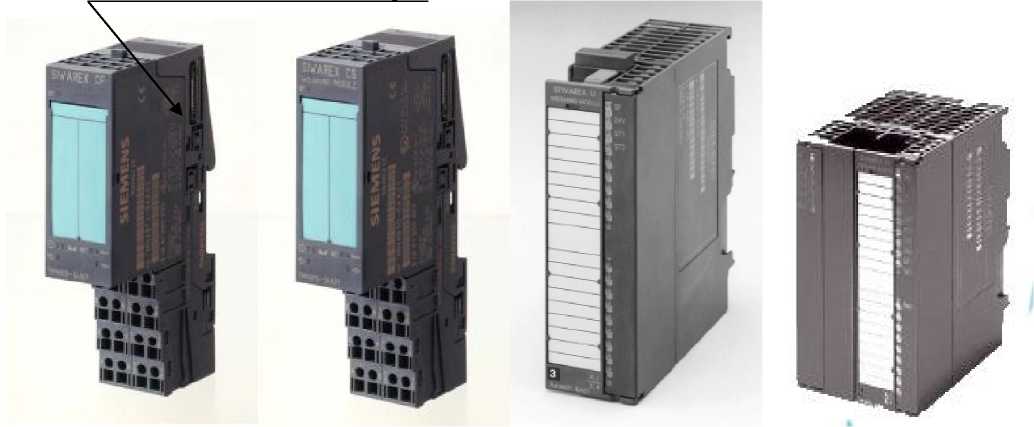

Рисунок 1 - Фотографии общего вида модулей многофункциональных SIWAREX
Технические характеристики
Основные метрологические и технические характеристики модулей многофункциональных SIWAREX представлены в таблицах 1 - 2.
Таблица 1 - Основные метрологические и технические характеристики модулей
|
многофункциональных SIWAREX модификаций CF, CS, FTA, FTC | |||
|
Характеристика |
Значение | ||
|
SIWAREX CF |
SIWAREX CS |
SIWAREX FTA SIWAREX FTC | |
|
Диапазоны измерения рабочего коэффициента передачи тензорезисторных датчиков, мВ/В |
0 - 1 0 - 2 0 - 4 |
0 - 1 0 - 2 0 - 4 |
0 - 1 0 - 2 0 - 4 |
|
Сигнал на выходе |
14 бит + 1 бит знак |
16 бит |
24 бит 0/4 - 20 мА |
|
Количество измерительных каналов |
1 |
1 |
1 |
|
Параметры тензорезисторных датчиков: - напряжение питания, В - ток, мА, не более - сопротивление нагрузки по цепи питания датчиков, Ом |
6 24 250 - 4500 |
6 68 40 - 4010 (87 - 4010)1 |
10,2 184 56 - 4010 (87 - 4010)1 |
|
Пределы допускаемой основной приведенной погрешности измерения рабочего коэффициента передачи (РКП), % |
± 0,15 |
± 0,05 |
± 0,012 ± 0,0053 ± 0,54 |
|
Пределы допускаемой дополнительной приведенной погрешности измерения РКП, %/10°С |
± 0,02 |
± 0,01 |
± 0,033 |
|
Длина линии связи между модулем и тензодатчиком, м, не более |
300 |
1000 |
1000 |
|
Напряжение питания, В |
20,4 - 28,8 |
20,4 - 28,8 |
20,4 - 28,8 |
|
Потребляемая мощность, Вт |
2,5 |
5 |
7,5 |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % |
0 - плюс 605 0 - плюс 406 15 - 95 |
минус 10 - плюс 605 минус 10 - плюс 406 15 - 95 |
минус 10 - плюс 605 минус 10 - плюс 406 5 - 95 |
|
Габаритные размеры (длинахширинахвысота), мм |
30х80х50 |
30х80х50 |
80х125х130 |
|
Масса, кг, не более |
0,075 |
0,075 |
0,6 |
Примечания
1 - искробезопасное исполнение;
2 - для диапазона 1 мВ/В;
3 - для диапазонов 2/4 мВ/В;
4 - для аналогового выхода;
5 - при вертикальной установке;
6 - при горизонтальной установке.
Таблица 2 - Основные метрологические и технические характеристики модулей многофункциональных SIWAREX модификаций U, MS, M
|
Характеристика |
Значение | ||
|
SIWAREX U |
SIWAREX MS |
SIWAREX M | |
|
Диапазоны измерения рабочего коэффициента передачи тензорезисторных датчиков, мВ/В |
0 - 1 0 - 2 0 - 4 |
0 - 1 0 - 2 0 - 4 |
0 - 1 0 - 2 0 - 4 |
|
Сигнал на выходе |
16 бит |
16 бит |
19 бит |
|
Количество измерительных каналов |
1 или 2 |
1 |
1 |
|
Параметры тензорезисторных датчиков: - напряжение питания, В - ток, мА, не более - сопротивление нагрузки по цепи питания датчиков, Ом |
6 1801; 1202 40 - 4010 (87 - 4010)3 |
6 150 40 - 4010 (87 - 4010)3 |
10,2 180 60 - 4010 (87 - 4010)3 |
|
Пределы допускаемой основной приведенной погрешности измерения рабочего коэффициента передачи (РКП), % |
± 0,05 |
± 0,05 |
± 0,01 ± 0,154 |
|
Пределы допускаемой дополнительной приведенной погрешности измерения РКП, %/10°С |
± 0,01 |
± 0,02 |
± 0,02 |
|
Длина линии связи между модулем и тензодатчиком, м, не более |
1000 |
500 |
1000 |
|
Напряжение питания, В |
20,4 - 28,8 |
20,4 - 28,8 |
20,4 - 30,2 |
|
Потребляемая мощность, Вт |
3,61; 5,82 |
5 |
6 |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % |
0 - плюс 605 0 - плюс 406 15 - 95 |
0 - плюс 555 0 - плюс 456 15 - 95 |
минус 10 - плюс 605 минус 10 - плюс 406 5 - 95 |
|
Г абаритные размеры (длинах ширинах высота), мм |
40x125x130 |
71,2x80x62 |
80x125x130 |
|
Масса, кг, не более |
0,275 |
0,165 |
0,6 |
Примечания
1 - для одноканального модуля;
2 - для двухканального модуля;
3 - искробезопасное исполнение;
4 - для аналогового выхода;
5 - при вертикальной установке;
6 - при горизонтальной установке.
Знак утверждения типа
Знак утверждения типа наносят на лицевую панель модулей методом трафаретной печати и на титульный лист руководства по эксплуатации типографским способом.
Комплектность
В комплект поставки входят:
- модуль многофункциональный SIWAREX 1 шт.
- руководство по эксплуатации 1 экз.
- методика поверки МП ТИнТ № 41-2012 1 экз.
Поверка
осуществляется по документу МП ТИнТ № 41-2012 «Модули многофункциональные
SIWAREX. Методика поверки», утвержденному ГЦИ СИ ООО «ТестИнТех» в апреле 2012 г.
Перечень основных средств, применяемых при поверке:
- калибратор универсальный FLUKE 5520A
диапазон воспроизведения напряжения постоянного тока: 0 - 329,9999 мВ;
предел допускаемой абсолютной погрешности воспроизведения (AU): ± (0,000015^U + 1,5 мкВ);
- мультиметр цифровой прецизионный 8508А
диапазон измерения силы постоянного тока: 0 - 20 мА;
предел допускаемой абсолютной погрешности измерения (AI): ± (0,000014^1 + 0,04 мкА)
Сведения о методах измерений
Методы измерений с помощью модулей многофункциональных SIWAREX указаны в документе «Модули многофункциональные SIWAREX. Руководство по эксплуатации».
Нормативные документы
ГОСТ 22261-94 «Средства измерения электрических и магнитных величин. Общие технические условия».
Модули многофункциональные SIWAREX. Руководство по эксплуатации.
Рекомендации к применению
Вне сферы государственного регулирования.
