Твердомеры Виккерса ТВМ 1000
Номер в ГРСИ РФ: | 50393-12 |
---|---|
Категория: | Твердомеры |
Производитель / заявитель: | ООО "Точприбор Северо-Запад", г. Санкт-Петербург |
![КтоПоверит](https://all-pribors.ru/images/logo-full-kp-site.png)
Твердомеры Виккерса ТВМ 1000 (далее - твердомеры) предназначены для измерений твердости металлов и сплавов по шкалам Виккерса.
Информация по Госреестру
Основные данные | |
---|---|
Номер по Госреестру | 50393-12 |
Наименование | Твердомеры Виккерса |
Модель | ТВМ 1000 |
Класс СИ | 28.02 |
Год регистрации | 2012 |
Страна-производитель | Россия |
Информация о сертификате | |
Срок действия сертификата | 09.07.2017 |
Номер сертификата | 47112 |
Тип сертификата (C - серия/E - партия) | C |
Дата протокола | Приказ 479 п. 10 от 09.07.2012 |
Производитель / Заявитель
ООО "Точприбор Северо-Запад", г. Санкт-Петербург
Россия
Поверка
Методика поверки / информация о поверке | ГОСТ 8.695-2009 |
Межповерочный интервал / Периодичность поверки | 1 год |
Зарегистрировано поверок | 60 |
Найдено поверителей | 14 |
Успешных поверок (СИ пригодно) | 60 (100%) |
Неуспешных поверок (СИ непригодно) | 0 (0%) |
Актуальность информации | 30.06.2024 |
Поверители
Скачать
50393-12: Описание типа СИ | Скачать | 239.6 КБ | |
Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Твердомеры Виккерса ТВМ 1000 (далее - твердомеры) предназначены для измерений твердости металлов и сплавов по шкалам Виккерса.
Описание
Твердомеры представляют собой стационарные средства измерений, состоящие из устройства приложения нагрузки и измерительного блока.
Принцип действия твердомеров основан на статическом вдавливании алмазного пирамидального наконечника с последующим измерением длин диагоналей восстановленного отпечатка;
Твердомер поставляется с револьверной головкой, на которую устанавливаются наконечник и 2 объектива, и поворотным столиком. Окуляр имеет увеличение 10. В стандартной поставке прибор комплектуется наконечником Виккерса и двумя объективами, обеспечивающими общее увеличение 100 и 250. Нагрузка обеспечивается способом прямого нагружения.
Инициирование измерения и отображение результатов измерений осуществляется на ЖК дисплее, который управляется микропроцессором с встроенным программным обеспечением (ПО). Внешний вид твердомеров приведён на рисунке 1.
![](/images/ot/12//50393-12-1.jpg)

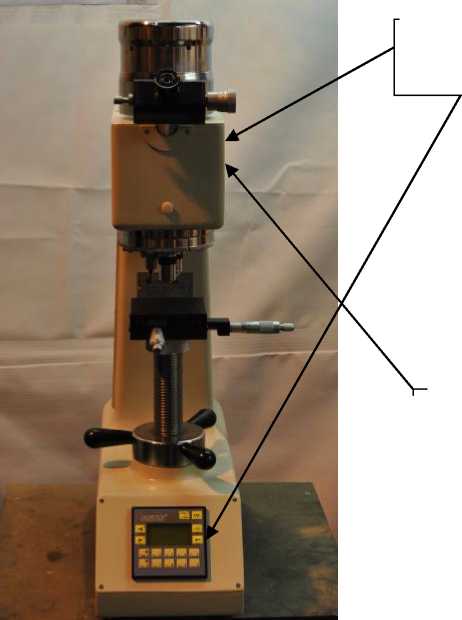

Рисунок1 - Внешний вид твердомеров.

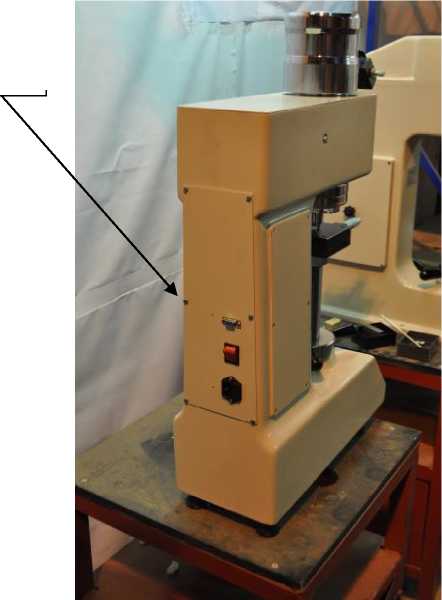

Места опломбирования
Место нанесения знака утверждения типа
![](/images/ot/12//50393-12-2.jpg)
Программное обеспечение
Программное обеспечение (ПО) твердомеров Виккерса ТВМ 1000 со встроенным микропроцессором служит для управления режимами работы, ввода параметров измерений, старта цикла приложения нагрузки, а также записи, хранения и статистической обработки результатов измерений и вывода результатов измерений на цифровой жидкокристаллический дисплей. Прямого доступа к ПО нет. Идентификационные признаки ПО приведены в таблице 1.
Таблица 1
Наименование ПО |
Идентификационное наименование ПО |
Номер версии |
Цифровой идентификатор ПО (контрольная сумма) |
Алгоритм вычисления цифрового идентификатора ПО |
Встроенное программное обеспечение |
DIGIROCK- Rus_r2 |
27/5.2.03/9.2.00 |
_ |
_ |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений в соответствии с МИ 3286-2010 - А.
Технические характеристики
Диапазон измерений твердости, HV............................................................................ от 50 до 1500.
Испытательные нагрузки, Н...................................................................... 4,903; 9,807; 19,61 29,42;
49,03; 98,07; 196,1; 294,2.
Пределы допускаемой относительной погрешности нагрузок: при испытательной нагрузке меньше или равно 1,961 Н, %........................................ ±1,5;
при испытательной нагрузке больше 1,961 Н, %...........................................................±1,0.
Пределы допускаемой абсолютной погрешности по шкалам измерений приведены в таблице 2.
Таблица 2
Обозначение шкал измерений твёрдости |
Диапазоны твёрдости, HV | ||||||||
100 ±50 |
200 ±50 |
300 ± 50 |
400 ± 50 |
500 ±50 |
600 ± 50 |
800 ± 150 |
1100 ±150 |
1375 ±125 | |
Пределы допускаемой абсолютной погрешности по шкалам, HV,(±) | |||||||||
HV0.5 |
3 |
10 |
15 |
24 |
30 |
42 |
49 |
90 |
165 |
HV1 |
3 |
8 |
12 |
16 |
25 |
30 |
35 |
60 |
120 |
HV3 |
3 |
6 |
9 |
12 |
15 |
24 |
28 |
40 |
75 |
HV5 |
3 |
6 |
9 |
12 |
15 |
18 |
21 |
40 |
40 |
HV10 |
3 |
6 |
9 |
12 |
15 |
18 |
21 |
30 |
45 |
Рабочие условия применения: температура воздуха, оС........................................................................................ от 10 до 35;
Рабочие условия применения:
температура воздуха, оС........................................................................................ от 10 до 35;
относительная влажность воздуха, %.................................................................. от 50 до 80.
Характеристики интегрального микроскопа:
Увеличение.........................................................................................................................х100,х250.
Рабочее пространство по вертикали, мм
Глубина рабочего пространства, мм
Габаритные размеры:
(длинах ширинах высота), мм, не более: .........................................................490x170x780.
Масса, кг, не более
Знак утверждения типа
Знак утверждения типа наносится на боковой правой поверхности корпуса твердомеров Виккерса ТВМ 1000 в виде наклеиваемой плёнки и на титульный лист руководства по эксплуатации 427113-008-890888878-11 РЭ типографским или иным способом.
Комплектность
Твердомер Виккерса ТВМ 1000.....................................................................................-1 шт.
Наконечник с алмазной пирамидой Виккерса..............................................................-1 шт.
Плоский рабочий столик.................................................................................................-1 шт.
V- образный рабочий столик..........................................................................................-1 шт.
Комплект мер 2-го разряда МТВ-1................................................................................-1 шт.
Руководство по эксплуатации 427113-008-890888878-11 РЭ .................................... -1 экз.
Поверка
осуществляется по ГОСТ 8.695-2009 (ИСО 6507-2:2005) ГСИ. Металлы и сплавы. Измерения твёрдости по Виккерсу. Часть 2. Поверка и калибровка твердомеров.
Сведения о методах измерений
«Твердомеры Виккерса ТВМ 1000. Руководство по эксплуатации». Разделы 5,11.
Нормативные документы
1 ГОСТ 8.063-2007 ГСИ. Государственная поверочная схема для средств измерений твёрдости металлов и сплавов по шкалам Виккерса.
2 ГОСТ 23677-79 Твердомеры для металлов. Общие технические требования.
Рекомендации к применению
При выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством РФ обязательным требованиям.
