Угломеры универсальные MarTool 106 UF, MarTool 106 ES
| Номер в ГРСИ РФ: | 50394-12 |
|---|---|
| Категория: | Угломеры |
| Производитель / заявитель: | Фирма "Mahr GmbH", Германия |
Угломеры универсальные MarTool 106 UF, MarTool 106 ES (далее по тексту - угломеры) предназначены для прямых измерений наружных углов контактным методом в лабораторных и цеховых условиях в различных областях промышленности.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 50394-12 |
| Действует | по 10.05.2022 |
| Наименование | Угломеры универсальные |
| Модель | MarTool 106 UF, MarTool 106 ES |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 22dacc3a-ce45-aa8f-cc6f-88f6bd0c0549 |
| Год регистрации | 2012 |
| Общие данные | |
|---|---|
| Год регистрации | 2012 |
| Страна-производитель | Германия |
| Информация о сертификате | |
| Срок действия сертификата | 09.07.2017 |
| Номер сертификата | 47114 |
| Тип сертификата (C - серия/E - партия) | C |
| Дата протокола | Приказ 479 п. 12 от 09.07.2012 |
Производитель / Заявитель
Фирма "Mahr GmbH", ГЕРМАНИЯ
Германия
Поверка
| Методика поверки / информация о поверке | МП 50394-12 |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
1241
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 1205 (97%) |
| Неуспешных поверок (СИ непригодно) | 36 (3 %) |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
50394-12: Описание типа
2017-50394-12.pdf
|
Скачать | 91.3 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Угломеры универсальные MarTool 106 UF, MarTool 106 ES (далее по тексту - угломеры) предназначены для прямых измерений наружных углов контактным методом в лабораторных и цеховых условиях в различных областях промышленности.
Описание
Угломеры состоят из основания с опорной поверхностью из нержавеющей стали, несущего круговую шкалу с нониусом (MarTool 106 UF) или цифровое отсчетное устройство (MarTool 106 ES), подвижных линеек и угольника.
Принцип действия угломеров в зависимости от исполнения основан на совмещении линейки и основания с измеряемыми поверхностями и непосредственном отсчете показаний размера измеряемого угла по шкалам основания и нониуса угломера либо по цифровому отсчетному устройству .
Угломер MarTool 106 UF (рис. 1) снабжен механизмом тонкой подачи и увеличительной линзой для считывания показаний по нониусу.
Угломер MarTool 106 ES (рис. 2) конструктивно аналогичен угломеру MarTool 106 UF. Считывание результатов измерений производится с жидкокристаллического экрана, на котором находятся кнопки, с помощью которых осуществляется ряд специальных функций, таких как включение/выключение экрана, возможность обнуления показаний. Угломер MarTool 106 ES имеет контрастную 8,5 мм жидкокристаллическую индикацию (LCD), механизм тонкой подачи и вывод данных на внешнее устройство с помощью интерфейса Opto RS 232C.

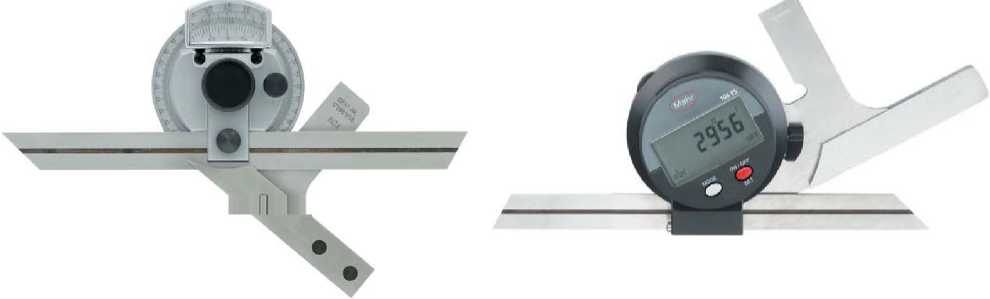

Рисунок 1 - Внешний вид угломера
MarTool 106 UF
Рисунок 2 - Внешний вид угломера
MarTool 106 ES
Программное обеспечение
Угломеры MarTool 106 ES имеют в своем составе встроенное программное обеспечение (ПО), записанное на микрочипе.
|
Наименование ПО |
Идентиф икаци-онное наименование ПО |
Номер версии (идентификационный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора ПО |
|
MarCom |
MarCom |
v.1.0 |
- |
- |
Операционная система, имеющая оболочку доступную пользователю, отсутствует. Про-
граммное обеспечение и его окружение являются неизменными, средства для программирования или изменения метрологически значимых функций отсутствуют.
Уровень защиты программного обеспечения оценивается как «A» согласно МИ 32862010.
Технические характеристики
|
Модель угломера |
Длина измерительных поверхностей, мм |
Пределы измерений |
Цена деления или дискретность отсчета |
Предел(ы) допускаемой абсолютной погрешности |
|
MarTool 106 UF |
150 |
360° |
5' |
5' |
|
200 | ||||
|
300 | ||||
|
MarTool 106 ES |
150 |
360° или 180° х 2 или 90° х 4 |
1' или 0,01° |
± 2' |
|
200 | ||||
|
300 |
Знак утверждения типа
Знак утверждения типа наносится на футляр угломера методом наклейки и на паспорт типографским методом.
Комплектность
|
Наименование |
Количество |
|
угломер MarTool 106 UF или MarTool 106 ES |
1 шт. |
|
сменная линейка |
1 шт. |
|
элемент питания (только для 106 ES) |
1 шт. |
|
футляр |
1 шт. |
|
паспорт |
1 экз. |
|
методика поверки |
1 экз. |
Поверка
осуществляется в соответствии с документом по поверке «Угломеры универсальные MarTool 106 UF, MarTool 106 ES. Методика поверки», разработанным и утвержденным ГЦИ СИ ФГУП «ВНИИМС» в январе 2012 г. и включенным в комплект поставки угломеров.
Основные средства поверки:
- меры угловые призматические 2-го класса точности по ГОСТ 2875-88.
Сведения о методах измерений
Сведения о методе измерений содержатся в разделе «Порядок работы» паспорта.
Нормативная и техническая документация, устанавливающие требования к угломерам универсальным MarTool 106 UF, MarTool 10 6 ES
ГОСТ 8.016-81 «ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений плоского угла»
Техническая документация фирмы - изготовителя.
Рекомендации к применению
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
