Твердомеры Роквелла и Супер Рлквелла ТРС 5009 и ТРС 5009А

Назначение

Твердомеры Роквелла и Супер Роквелла ТРС 5009 и ТРС 5009А (далее - твердомеры) предназначены для измерения твердости металлов и сплавов по шкалам Роквелла и Супер-Роквелла.

Описание

Твердомеры представляют собой стационарные средства измерений, состоящие из системы приложения нагрузки и измерительного блока.

Принцип действия твердомеров основан на статическом вдавливании алмазного или шаркового наконечников с последующим измерением глубины внедрения наконечника.

При измерениях система приложения нагрузки обеспечивает приложение предварительной нагрузки и трёх основных нагрузок.

Модификация ТРС 5009 выполнена с механическим циферблатом, модификация ТРС 5009А выполнена с цифровым измерительным блоком. Модификация ТРС 5009А содержит микропроцессор и дисплей для контроля процесса измерения твёрдости и отображения результатов измерений. Внешний вид твердомеров приведён на рисунке 1, схема опломбирования от несанкционированного доступа на рисунке 2.

Программное обеспечение

Программное обеспечение (ПО) встроенного микропроцессора твердомеров модификации ТРС 5009А используется для ввода исходных параметров, управления измерительным циклом, отображения результатов измерения, а также с целью записи, хранения и статистической обработки результатов измерений. Идентификационные данные ПО приведены в таблице 1.

Таблица 1

Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню А по МИ 3286-2010.

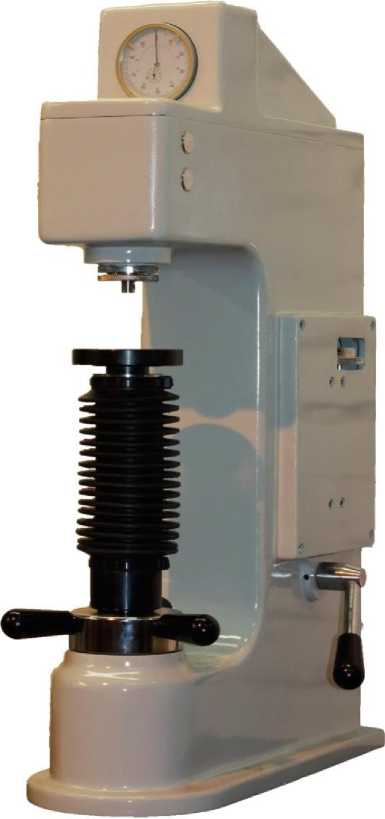

ТРС 5009

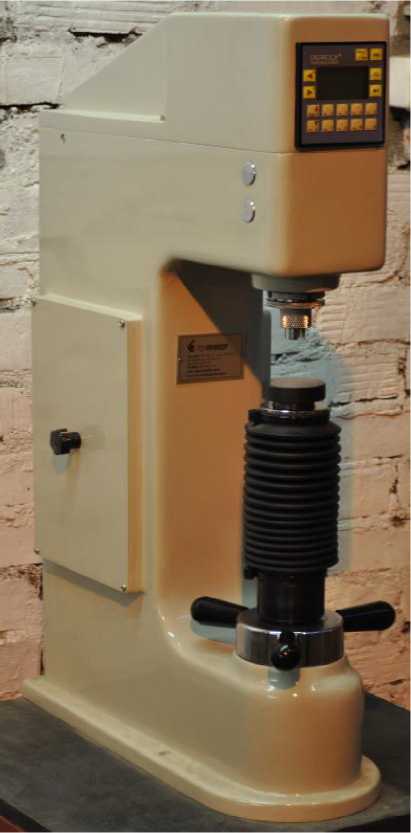

ТРС 5009А

Рисунок 1 - Внешний вид твердомеров.

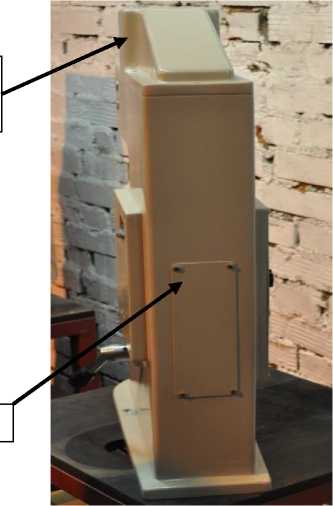

места опломбирования

место нанесения

знака утверждения

Рисунок 2 - Схема опломбирования

Технические характеристики

Испытательные нагрузки для шкал Роквелла, Н предварительная ...............................................................................................................98,1;

основные.....................................................................................................588,4; 980,7; 1471.

Испытательные нагрузки для шкал Супер-Роквелла, Н предварительная .............................................................................................................29,42;

основные.....................................................................................................147,1; 264,8; 411,9.

Диапазоны измерений твердости по шкалам Роквелла: HRA ........................................................................................................................ от 20 до 88;

HRB .......................................................................................................................от 20 до100;

HRC......................................................................................................................... от 20 до 70.

Диапазоны измерений твердости по шкалам Супер-Роквелла: HR15N .................................................................................................................... от 70 до 94;

HR30N .....................................................................................................................от 40 до86;

HR45N.....................................................................................................................от 20 до 78.

HR15N .................................................................................................................... от 62 до 93;

HR30T ....................................................................................................................от 15 до 82;

HR45T..................................................................................................................... от 10 до 72.

Пределы допускаемой абсолютной погрешности измерения твёрдости: по шкалам Роквелла:

от 20 до 75    HRA....................................................................................................... ± 2.0;

от 75 до 88    HRA....................................................................................................... ± 1,5;

от 20 до 80    HRB....................................................................................................... ± 3,0;

от 80 до 100   HRB....................................................................................................... ± 2,0;

от 20 до 35     HRC....................................................................................................... ± 2,0;

от 35 до 55     HRC....................................................................................................... ± 1,5;

от 55 до 70    HRC....................................................................................................... ± 1,0;

по шкалам Супер-Роквелла: HR15N, HR30N, HR45N.................................................................................................. ± 2.0;

HR15T, HR30T, HR45T....................................................................................................± 3,0.

Рабочее пространство по вертикали, мм......................................................................................240.

Глубина рабочего пространства, мм ............................................................................................145.

Рабочие условия эксплуатации: температура воздуха ,°С ....................................................................................... от 10 до 35;

относительная влажность воздуха, %...........................................................................60+25.

Габаритные размеры (длинахширинахвысота), мм, не более...................................490x170x780.

Масса, кг, не более...........................................................................................................................82.

Знак утверждения типа

Знак утверждения типа наносится на боковой правой поверхности корпуса твердомеров в виде  наклеиваемой плёнки  и  на титульный  лист  руководства по эксплуатации

427113-002-89088878-11 РЭ или 427113-003-89088878-11 РЭ типографским или иным способом.

Комплектность

Твердомер Роквелла и Супер Роквелла

-1 шт. (модификация по заказу)

- 1 шт.

- 1 шт.

- 1 шт.

- 1 шт.

ТРС 5009 или ТРС 5009А

Наконечник с алмазной пирамидой Роквелла

Наконечник с шариком 01,588 мм

Плоский рабочий столик

V- образный рабочий столик

Комплект мер 2-го разряда МТР-1                                           -1 компл.

Комплект мер 2-го разряда МТСР-1                                       -1 компл.

Руководство по эксплуатации 427113-002-89088878-11 РЭ

(427113-003-89088878-11 РЭ)                           -1 экз.(в зависимости от заказа)

Поверка

Осуществляется по документу ГОСТ 8.398-80 “Приборы для измерения твёрдости металлов и сплавов. Методы и средства поверки”.

Сведения о методах измерений

1 ГОСТ 9013-59 Металлы. Метод измерения твёрдости по Роквеллу.

2 ГОСТ 22975-78 Металлы и сплавы. Метод измерения твёрдости при малых нагрузках (по Супер Роквеллу).

Нормативные документы

1 ГОСТ 23677-79 Твердомеры для металлов. Общие технические требования.

2 ГОСТ 8.064-94 ГСИ. Государственная поверочная схема для средств измерений твёрдости по шкалам Роквелла и Супер-Роквелла.

Рекомендации к применению

При выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством РФ обязательным требованиям.
