Приборы для обнаружения повреждений кабелей Teleflex VX
| Номер в ГРСИ РФ: | 50406-12 |
|---|---|
| Производитель / заявитель: | Фирма "Seba-Dynatronic Mess-und Ortungstechnik GmbH", Германия |
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 50406-12 |
| Действует | по 10.05.2027 |
| Наименование | Приборы для обнаружения повреждений кабелей |
| Модель | Teleflex VX |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | bc0593ac-2404-d2b1-a5a8-5f255709f188 |
| Год регистрации | 2012 |
| Общие данные | |
|---|---|
| Год регистрации | 2012 |
| Страна-производитель | Германия |
| Информация о сертификате | |
| Срок действия сертификата | 09.07.2017 |
| Тип сертификата (C - серия/E - партия) | C |
| Дата протокола | Приказ 486 п. 09 от 09.07.2012 |
Производитель / Заявитель
Фирма "SebaKMT", ГЕРМАНИЯ
Германия
Поверка
| Методика поверки / информация о поверке | МП 50406-12 |
| Межповерочный интервал / Периодичность поверки |
3 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 46 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
50406-12: Описание типа
2017-50406-12.pdf
|
Скачать | 93.3 КБ | |
|
50406-12: Методика поверки
2022-mp50406-12.pdf
|
Скачать | 113.5 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Приборы для обнаружения повреждений кабелей Teleflex VX предназначены для измерения интервалов времени между распространяющимися по кабелю прямым и отраженным импульсами.
Описание
Основная область применения приборов для обнаружения повреждений кабелей Teleflex VX (далее - приборы): определение расстояний от начала до места повреждения силовых кабелей низкого и среднего напряжений внутри и вне производственных помещений.
Прибор представляет собой импульсный рефлектометр, принцип действия которого основан на частичном отражении посылаемых прибором импульсов от мест изменения электрических свойств кабеля. Тип неисправности и расстояние до неё определяется по картине отражения и времени прохождения импульсов, регистрируемых на дисплее прибора.
Прибор содержит генератор импульсов, приёмник, осциллографическое устройство, вычислительное устройство и источник питания.
Вычислительное устройство через меню управляет генератором импульсов, осциллографическим устройством и, по измеренному интервалу времени и заданной скорости распространения импульса по кабелю вычисляет расстояние от начала кабеля до места повреждения.
В качестве вычислительного устройства используется промышленный персональный компьютер с интерфейсом USB для связи с внешними устройствами.
Прибор может использоваться самостоятельно или в качестве элемента управления различных типов лабораторий, выпускаемых фирмой SebaKMT.
Самостоятельно прибор используется для проверки трёхфазных кабелей и обнаружения пульсирующих неисправностей.
С внешними высоковольтными устройствами прибор позволяет использовать также другие методы обнаружения неисправностей: рефлективный (ARM), токо-импульсный, дуговой и затухания (Decay).
В составе установки Centrix прибор также позволяет измерять сопротивление и ёмкость.
Конструктивно прибор выполнен в переносном металлическом корпусе. На передней панели размещены графический дисплей повышенной яркости, ручки поворотных переключателей вида измерений и опций меню (Jogdial), четыре кнопки управления, входные разъёмы и разъём питания. На передней и двух боковых стенках корпуса размещены по два разъёма интерфейсов USB.
Внутри корпуса размещены функциональные модули генератора импульсов, приёмника, осциллографического устройства и источника питания.
Промышленный персональный компьютер размещён на внутренней стороне дисплея. Прибор питается от сети переменного тока.

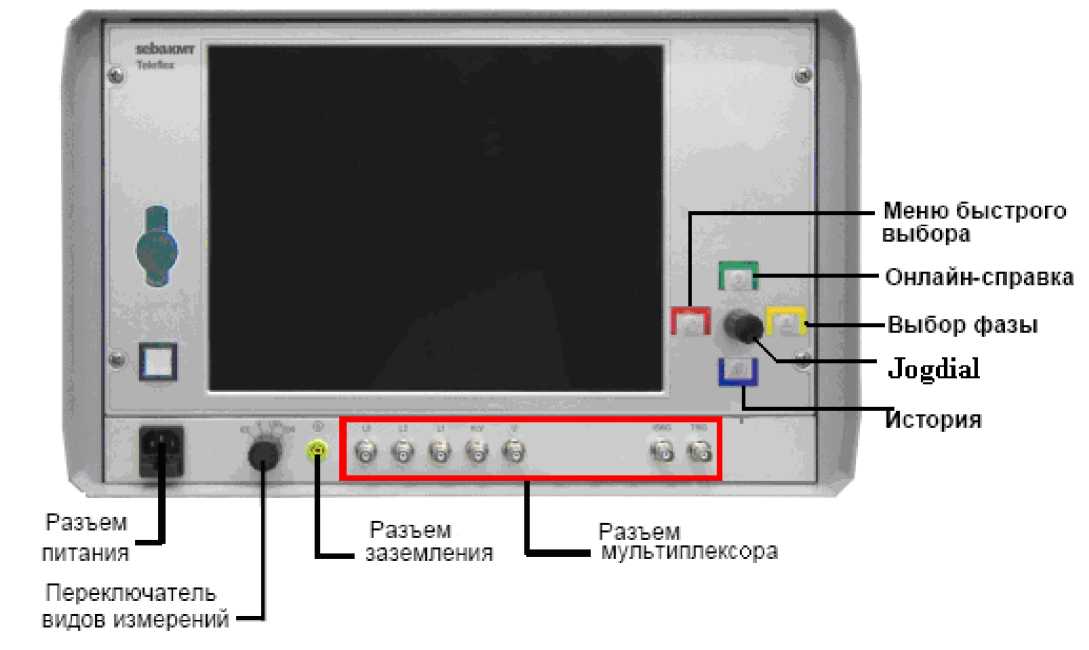

Рис 1 - Внешний вид прибора для обнаружения повреждений кабелей Teleflex VX
Несанкционированный доступ внутрь прибора предотвращается пломбированием винта крепления на передней стенке корпуса.
Программное обеспечение
Таблица 1 - Программное обеспечение
|
Наименование ПО |
Идентиф икаци-онное наименование ПО |
Номер версии (идентификационный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора ПО |
|
SebaKMT 5.0.2 |
IPC V1.00 |
200003175 |
- |
- |
Программное обеспечение установлено во внутренней памяти вычислительного устройства и недоступно пользователю. Метрологические характеристики прибора нормированы с учётом влияния ПО.
При старте ПО распаковывается в оперативную память (RAM) прибора и при каждом включении прибора стартует из RAM.
Соответствие установленной в приборе версии ПО версии, указанной в руководстве по эксплуатации, производится после загрузки основного экрана последовательным переходом на страницы System > Information > SW. Версия выводится в окно экрана «сведения о системе».
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «С», в соответствии с МИ 3286-2010.
Технические характеристики
Таблица 2 - Основные технические характеристики
|
Параметр |
Значение |
|
Число одновременно подключаемых кабелей |
От 1 до 3 |
|
Амплитуда напряжения испытательных импульсов |
От 30 до 160 В |
|
Длительность испытательных импульсов |
20; 30; 50; 100; 200; 500 пс 1; 2; 5; 10 мкс |
|
Выходной импеданс генератора импульсов |
50 Ом |
|
Диапазон установки половинного значения скорости распространения импульса по кабелю V/2 * |
От 10 до 149,9 м/мкс |
|
Диапазон измерения при V/2 = 80 м/мкс: Временных интервалов, мкс Расстояний, м |
От 0,25 до 16х103 От 20 до 1,28x106 |
|
Пределы допускаемых погрешностей измерений при V/2 = 80 м/мкс: Временных интервалов, мкс Расстояний, м |
± 10-3 x(T + 2,5) ± 10-3 x L + 0,2 |
|
Частота обновлений экрана |
10 Гц |
|
Питание: Напряжение Частота Потребляемая мощность |
(230 ± 23)В 50/60 Гц 50 В^А |
|
Г абаритные размеры, (ширина х глубина х высота) |
483 x 295 x 258 мм |
|
Масса, кг |
15 |
|
Условия эксплуатации: Температура Относительная влажность (без конденсации) |
От минус 10 до + 50 оС до 93 % при + 30 оС |
Примечания:
* - для рефлектометров указывают половинное значение скорости V/2.
T - измеряемый интервал времени, мкс
L - измеряемое расстояние, м
Знак утверждения типа
Знак утверждения типа наносится на лицевую панель прибора наклейкой и на титульные листы руководства по эксплуатации типографским способом.
Комплектность
Прибор, кабель питания, руководство по эксплуатации, методика поверки.
Поверка
осуществляется по документу МП 50406-12 «Прибор для обнаружения повреждений кабелей Teleflex VX. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМС» 15.03. 2012 г.
Основные средства поверки: генератор импульсов Г5-60 (амплитуда 1 мВ - 10 В, погрешность ± (0,03 U+2 мВ), где U- амплитуда генерируемого напряжения; период повтор. 100 нс -10 с, погрешность ±10-6 Т, где Т-период повторения; длительность импульса 50 нс - 1 с, погрешность ± (0,1 t+3 нс), где t - длительность импульса) и осциллограф цифровой запоминающий GDS-73352 (вертикальное отклонение 2 мВ - 5 В/дел., погрешность ± 3 %; горизонтальное отклонение 1 нс - 100 с/дел., погрешность ±0,02 %.
Сведения о методах измерений
Сведения о методиках (методах) измерений приведены в руководстве по эксплуатации.
Нормативные документы
1. ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
2. Техническая информация фирмы «SebaKMT», Германия.
Рекомендации к применению
Применяются вне сферы государственного регулирования обеспечения единства измерений.
