Приборы ультразвуковые для контроля трубопроводов TTF+
| Номер в ГРСИ РФ: | 50407-12 |
|---|---|
| Производитель / заявитель: | Компания "Plant Integrity Ltd.", Великобритания |
Приборы ультразвуковые для контроля трубопроводов TTF+ (далее по тексту ╞ приборы TTF+) предназначены для измерения расстояния до дефектов от места установки преобразователей при осуществлении сплошного неразрушающего контроля трубопроводов различного назначения, а также для оценки размеров дефектов. Приборы TTF+ выявляют дефекты трубопроводов, такие как коррозия, эрозия, кольцевые трещины и другие.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 50407-12 |
| Действует | по 09.07.2017 |
| Наименование | Приборы ультразвуковые для контроля трубопроводов |
| Модель | TTF+ |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | f7da71e5-8fc2-15c6-0097-c7a49079bf9f |
| Год регистрации | 2012 |
| Общие данные | |
|---|---|
| Год регистрации | 2012 |
| Страна-производитель | Великобритания |
| Информация о сертификате | |
| Срок действия сертификата | 09.07.2017 |
| Номер сертификата | 47218 |
| Тип сертификата (C - серия/E - партия) | C |
| Дата протокола | Приказ 486 п. 10 от 09.07.2012 |
Производитель / Заявитель
Компания "Plant Integrity Ltd.", СОЕДИНЕННОЕ КОРОЛЕВСТВО
Великобритания
Поверка
| Методика поверки / информация о поверке | МП 32.Д4-12 |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
50407-12: Описание типа
2012-50407-12.pdf
|
Скачать | 157.9 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Приборы ультразвуковые для контроля трубопроводов TTF+ (далее по тексту - приборы TTF+) предназначены для измерения расстояния до дефектов от места установки преобразователей при осуществлении сплошного неразрушающего контроля трубопроводов различного назначения, а также для оценки размеров дефектов. Приборы TTF+ выявляют дефекты трубопроводов, такие как коррозия, эрозия, кольцевые трещины и другие.
Описание
Принцип действия приборов TTF+ основан на акустическом эхо-методе неразрушающего контроля, заключающемся в создании ультразвуковых колебаний (УЗК) в контролируемом трубопроводе и приеме ультразвуковых колебаний, отраженных от дефектов, сварных соединений, границ труб и других отражателей.
Электронный блок формирует импульсы различной частоты для возбуждения преобразователей, объединенных в кольцо и установленных на трубу. Преобразователи, установленные для излучения в круговом направлении, образуют поперечные волны. Преобразователи, установленные для излучения в осевом направлении, образуют продольные волны. Ультразвуковые колебания распространяются в две стороны от места установки кольца преобразователей. Отраженные эхо-сигналы принимаются преобразователями, передаются в электронный блок для последующей обработки. Обработанные сигналы передаются на ноутбук для визуализации и проведения измерений. Соединение между электронным блоком и ноутбуком осуществляется по стандарту «Ethernet». Управление электронным блоком осуществляется с помощью программного обеспечения (ПО), установленного на ноутбук. Фотография общего вида прибора TTF+ приведена на рисунке 1.

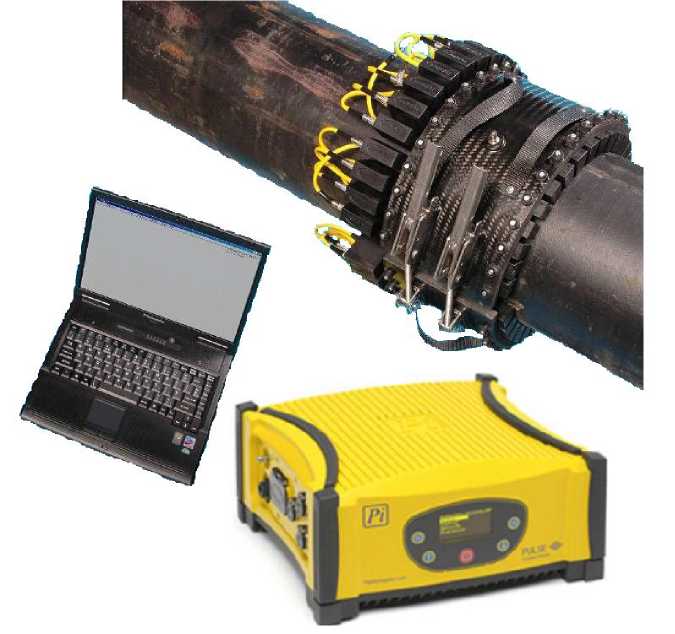

Рисунок 1 - Общий вид прибора TTF+
Программное обеспечение
Для сбора, обработки отображения и сохранения данных контроля используется программное обеспечение «Teletest WaveScan», которое устанавливается на ноутбук.
Основные функции ПО «Teletest WaveScan»:
- Автоматическая настройка (выбор частот для проведения контроля в зависимости от размеров трубы)
- Фокусировка ультразвуковой волны в любой точке трубы, используя принцип фазированной решетки. Фокусировка повышает в 4 раза соотношение сигнал/шум и дает возможность детально исследовать выбранную область и более точно определить параметры обнаруженного дефекта. Определяется положение дефекта на окружности трубы и распределение коррозии по окружности.
- Сбор данных ведется для определенного диапазона частот, затем при анализе сигналов может быть выбран сигнал на оптимальной частоте.
- Возможность определения типа отражателя по сигналу (дефекты, сварные соединения, гибы, крепления, другие конструктивные элементы).
- Автоматическое построение DAC кривых по сигналам от сварных соединений или фланцев.
- По сигналу определяется расстояние от места установки кольца с преобразователями до дефекта, а также его положение по окружности
- Автоматическая генерация отчетов в формате MicroSoft Word.
Идентификационные признаки ПО приборов TTF+ соответствуют данным, приведенным
в таблице 1. Таблица 1
|
Наименование ПО |
Идентификационное наименование ПО |
Номер версии (идентификационный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентикатора ПО |
|
Программа |
Teletest WaveScan |
R10227 |
3A5B1268 по исполняемому файлу TeletestFastTrack.exe |
CRC32 |
Защита программного обеспечения приборов TTF+ от непреднамеренных и преднамеренных изменений соответствует уровню С согласно МИ 3286-2010.
Технические характеристики
Таблица 2
|
Наименование характеристики |
Значение |
|
Диаметры контролируемых труб, мм |
От 38 до 1650 |
|
Минимальный размер выявляемого дефекта, % от площади поперечного сечения трубы |
2 |
|
Диапазон измерения расстояния до дефекта, м |
От 0,5 до 200 в каждую сторону от места установки кольца преобразователей |
|
Мертвая зона при частоте 81 кГц и 5-ти запускающих импульсов, м |
0,2 |
|
Пределы допускаемой относительной погрешности измерения расстояния до дефекта, % |
± 3 |
|
Разрешающая способность |
100 мм вдоль трубы |
|
Время непрерывной работы от батареи, ч, не менее |
12 |
|
Г абаритные размеры электронного блока, мм, не более |
330 х 330 х 140 |
|
Масса электронного блока, кг, не более |
8 |
|
Питание от встроенной аккумуляторной батареи напряжением, В |
12 |
|
Частотный диапазон, кГц |
5 - 300 |
|
Условия эксплуатации: Температура окружающей среды, оС Относительная влажность воздуха при температуре 25 оС, % |
От минус 20 до 50 От 0 до 90 |
|
Допустимая температура поверхности трубы |
От минус 20 до 125 °C |
Знак утверждения типа
Знак утверждения типа наносится на титульный лист руководства по эксплуатации методом печати и на панель электронного блока прибора TTF+ методом наклеивания этикетки.
Комплектность
Таблица 3
|
№ п.п |
Наименование и условное обозначение |
Количество |
|
1. |
Электронный блок |
1 шт. |
|
2. |
Ноутбук с установленным программным обеспечением «Teletest WaveScan» |
1 шт. |
|
3. |
Модули с преобразователями |
1 комплект |
|
4. |
Кольца со встроенной надувной камерой для крепления модулей |
1 комплект |
|
5. |
Устройство для испытания преобразователей прибора TTF+ (Octant Test Box) |
1 шт. |
|
6. |
Руководство по эксплуатации |
1 экз. |
|
7. |
Методика поверки |
1 экз. |
Поверка
осуществляется согласно методике поверки «ГСИ. Приборы ультразвуковые для контроля трубопроводов а TTF+. Методика поверки. МП 32.Д4-12», утвержденной ГЦИ СИ ФГУП «ВНИИОФИ» в мае 2012 года.
Основные средства поверки:
1. Лента измерительная металлическая Р20УЗК. Номинальная длина шкалы 20 м. Допускаемое отклонение действительной длины интервалов шкалы ±[0,40 + 0,20(L-1)] мм, где L - число полных и неполных метров в отрезке.
2. Штангенциркуль ШЦ-1-125-0,05. Диапазон измерения внутренних размеров и стенок труб 0 - 125 мм. Пределы допускаемой погрешности измерений ± 0,05 мм.
3. Мультиметр цифровой U1242B. Предел измерения сопротивления 70 МОм с погрешностью ± (1,5 % + 3 е.м.р.).
Сведения о методах измерений
Сведения о методиках (методах) измерений приведены в руководстве по эксплуатации «Приборы ультразвуковые для измерения расстояния до дефекта TTF+. Руководство по эксплуатации».
Нормативные документы
Техническая документация компании Plant Integrity Ltd, Великобритания.
Рекомендации к применению
При осуществлении производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.
