Термопреобразователи сопротивления платиновые WZP-7312, WZP2-7312, WZPR-1512B, WZPR2-1512B, WZPK2-436S

Назначение

Термопреобразователи сопротивления платиновые моделей WZP-7312, WZP2-7312, WZPR-1512B, WZPR2-1512B, WZPK2-436S (далее по тексту - термопреобразователи или ТС) предназначены для измерений температуры жидких, газообразных и сыпучих сред, не агрессивных к материалу защитного корпуса или защитной гильзы ТС.

Описание

Принцип действия ТС основан на зависимости сопротивления тонкопленочного или проволочного платинового термочувствительного элемента (ЧЭ) от температуры. ЧЭ имеет номинальную статическую характеристику преобразования (НСХ) типа «Pt100» по ГОСТ 6651-2009 (МЭК 60751).

Термометры состоят из одного или двух ЧЭ и внутренних соединительных проводов, помещенных в герметичный защитный корпус с различными видами присоединения к объекту измерений, который соединен с защитной коммутационной головкой или заканчивается удлинительными проводами, в т.ч. с различными разъемами. Материал защитного корпуса ТС - нержавеющая сталь. ТС могут иметь 2-х, 3-х или 4-х проводную схему соединения внутренних проводов с ЧЭ.

ТС моделей WZP-7312, WZP2-7312, WZPR-1512B, WZPR2-1512B, WZPK2-436S отличаются друг от друга по кол-ву ЧЭ и по конструктивному исполнению.

При измерении температуры при высоких давлениях и скоростях потока ТС используются в комплекте с дополнительными защитными гильзами, изготовленными из различных материалов и сплавов.

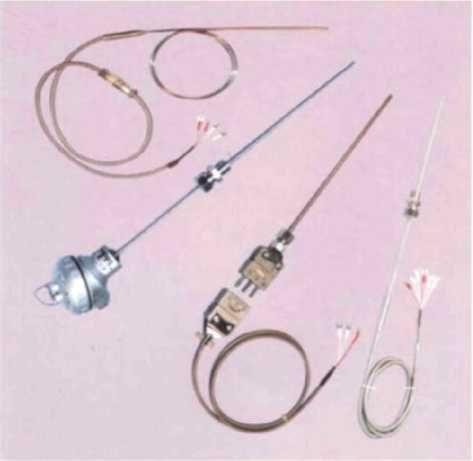

Фотографии общего вида ТС приведены на рисунке 1.

Технические характеристики

Рабочий диапазон измеряемых температур, °С: ................от минус 200 до плюс 500

Условное обозначение номинальной статической характеристики преобразования (НСХ) по ГОСТ 6651-2009/МЭК 60571: .........................................................Pt100

Температурный коэффициент ТС а, °С-1: ...............................................0,00385

Номинальное значение сопротивления ТС при 0 °С (Ro), Ом:............................100

Класс допуска:.....................................................................................А, В

Допуск (в зависимости от класса), °С: .........±(0,15 + 0,002|11) (А); ±(0,3 + 0,005|11) (В)

Электрическое сопротивление изоляции при температуре (25±10)°С и относительной влажности воздуха от 30 до 80 %, МОм, не менее.................................................100

Длина монтажной части ТС, мм: ................................................от 100 до 20000

Диаметр монтажной части ТС, мм:............................................................от 3 до 8

Рабочие условия эксплуатации ТС:

- диапазон температуры окружающей среды, °C: .........от минус 20 до плюс 50.

Знак утверждения типа

Знак утверждения типа наносится штампом на титульный лист паспорта (в правом верхнем углу).

Комплектность

Термопреобразователь сопротивления - 1 шт. (модель - в соответствии с заказом);

Паспорт (на русском языке) - 1 экз.

По дополнительному заказу: защитная гильза.

Поверка

осуществляется по ГОСТ 8.461-2009 «ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки».

Основные средства поверки:

- термометр цифровой прецизионный DTI-1000, пределы допускаемой абсолютной погрешности ±0,031 °С в диапазоне температур от минус 50 до плюс 300 °С;

- многоканальный прецизионный измеритель температуры МИТ 8.10(М) с пределами допускаемой основной абсолютной погрешности сопротивления ±(10’5-R+5-10'4), где R -измеряемое сопротивление, Ом;

- жидкостные термостаты переливного типа серии ТПП-1 с диапазоном температур от минус 60 до плюс 300 °С и нестабильностью поддержания заданной температуры ±(0,004^0,02) °С.

Примечания: при поверке допускается применение других средств измерений и вспомогательного оборудования, удовлетворяющих по точности и техническим характеристикам требованиям ГОСТ 8.461-2009.

Сведения о методиках (методах) измерений приведены в соответствующем разделе паспорта на ТС.

Нормативные документы

ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний.

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.

Международный стандарт МЭК 60751 (1995, 07). Промышленные чувствительные элементы термометров сопротивления из платины.

Техническая документация фирмы Shanghai Fangxin Industry Co., Ltd (КНР).

ГОСТ 8.558-93 ГСИ. Государственная поверочная схема для средств измерений температуры.

ГОСТ 8.461-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки.

Рекомендации к применению

Осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта; выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
