Система измерений влажности и температуры ИСТВ
| Номер в ГРСИ РФ: | 50414-12 |
|---|---|
| Производитель / заявитель: | ООО "Многопрофильный НТЦ "БИАТ", г.Москва |
Система измерений влажности и температуры ИСТВ предназначена для измерений относительной влажности и температуры воздуха.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 50414-12 | ||||||
| Наименование | Система измерений влажности и температуры | ||||||
| Модель | ИСТВ | ||||||
| Характер производства | Единичное | ||||||
| Идентификатор записи ФИФ ОЕИ | d8862099-88ba-4c40-017f-196a17c307be | ||||||
| Испытания |
|
||||||
| Год регистрации | 2012 | ||||||
| Общие данные | |
|---|---|
| Год регистрации | 2012 |
| Страна-производитель | Россия |
| Информация о сертификате | |
| Срок действия сертификата | .. |
| Номер сертификата | 47225 |
| Тип сертификата (C - серия/E - партия) | E |
| Дата протокола | Приказ 486 п. 18 от 09.07.2012 |
Производитель / Заявитель
ООО "Многопрофильный НТЦ "БИАТ", РОССИЯ, г.Москва
Россия
Поверка
| Методика поверки / информация о поверке | 11483830.264.МП |
| Межповерочный интервал / Периодичность поверки |
4 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 3 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
50414-12: Описание типа
2012-50414-12.pdf
|
Скачать | 71.8 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Система измерений влажности и температуры ИСТВ предназначена для измерений относительной влажности и температуры воздуха.
Описание
Система содержит 4 измерительных канала (ИК) влажности и 54 ИК температуры.
ИК влажности включает: влагомер АПС (модификация АПС-1), контроллеры программируемые логические (ПЛК) типа VME9300 и линию связи (ЛС).
ИК температуры (модификации 1 и 2) включает: датчик температуры - термопреобразователь сопротивления платиновый (с НСХ 100П), ПЛК (типа VME9300 - в ИК температуры модификации 1 и типа SIMATIC S7-300 - в ИК температуры модификации 2) и линии связи.
Виды измерительных каналов представлены на рис.1, 2, 3.
ИК влажности
Рис.1.
Ф,%

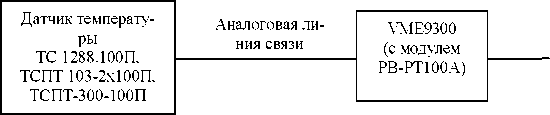

ИК температуры (модификация 1)
Рис.2
t,o C

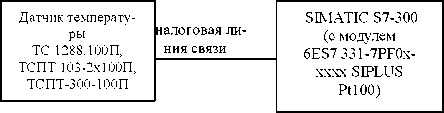

ИК температуры (модификация 2)
Рис.3
t,o C
Состав системы:
|
Компоненты ИСТВ | |||
|
Позиция |
Наименование |
Количество |
Номер в Гос-реестре СИ |
|
1 |
ИЗМЕРИТЕЛЬНО-ВЫЧИСЛИТЕЛЬНЫЕ КОМПОНЕНТЫ | ||
|
1.1 |
Контроллеры программируемые логические (ПЛК) типа IUC9300 (VME9300) фирмы «Kontron Modular Computers GmbH» (Германия) |
2 |
22682-02 |
|
1.2 |
ПЛК типа SIMATIC S7-300 фирмы «Siemens AG», (Германия) |
4 |
15772-11 |
|
1.3 |
Программное обеспечение ПЛК VME9300 |
2 | |
|
1.4 |
Программное обеспечение ПЛК SIMATIC S7-300 |
4 | |
|
2 |
ИЗМЕРИТЕЛЬНЫЕ КОМПОНЕНТЫ | ||
|
2.1 |
Влагомеры типа АПС (модель АПС-1) (ООО МНТЦ «БИАТ», г. Москва) |
4 |
49446-12 |
|
2.2 |
Термопреобразователи сопротивления платиновые (НСХ 100П, класс допуска «А» по ГОСТ 6651-2009): | ||
|
2.2.1 |
ТС 1288/100П (ООО НПП «Элемер», г. Москва) |
7 |
18131-09 |
|
2.2.2 |
ТСПТ 103-2x100П (двойной) (ПК «ТЕСЕЙ», г. Обнинск) |
11 |
36766-09 |
|
2.2.3 |
ТСПТ 300-100П (ПК «ТЕСЕЙ», г. Обнинск) |
25 |
36766-09 |
Программное обеспечение
Программа ПЛК типа VME9300 преобразует выходной сигнал датчика влажности 1,25.2,5 В в цифровой код, представляющий на экране монитора значение относительной влажности воздуха в %.
Программы ПЛК типа VME9300 и ПЛК типа SIMATIC S7-300 преобразуют сопротивление термопреобразователя в цифровой код, представляющий на экране монитора измеренное значение температуры окружающего воздуха в °С.
В ПЛК типа VME9300 используется операционная система OS-9 V 2.4, в ПЛК типа SIMATIC S7-300 - операционная система 6ES7-317-2EK13-0AB0/V2.6.
Программы ПЛК типа VME9300 и ПЛК типа SIMATIC S7-300 записаны в энергонезависимой памяти ПЛК и защищены от искажений пломбированием ПЛК.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - С в соответствии с МИ 3286-2010.
Система позволяет проводить периодическую поверку отдельных измерительных каналов одновременно с нормальной эксплуатацией других каналов.
Знак утверждения типа
Знак утверждения типа наносится типографским способом на титульные листы эксплуатационной документации.
Технические характеристики
|
Наименование нормируемой характеристики |
Предел допускаемой погрешности |
|
Абсолютная погрешность измерений температуры, At, °С |
± (0,65 + 0.002| t |), где t - температура измеряемой среды |
|
Абсолютная погрешность измерения относительной влажности Аф, % при температуре воздуха от плюс 10 до плюс 30 ° С и относительной влажности, %: в диапазоне (40.80) %,: не более в диапазоне (80.90) %,: не более |
± 3,2 ± 4,2 |
|
Число измерительных каналов влажности ..................4 Число измерительных каналов температуры модификации 1 ..........42 Число измерительных каналов температуры модификации 2 .........12 Потребляемая мощность, Вт, не более .....................450 | |
Комплектность
|
Наименование |
Количество |
|
ПЛК типа IUC9300 (VME9300) |
2 |
|
ПЛК типа SIMATIC S7-300 |
4 |
|
Влагомеры АПС (модель АПС-1) |
4 |
|
Термопреобразователи сопротивления платиновые (НСХ 100П, класс допуска «А» по ГОСТ 6651-2009) типа: |
|
Наименование |
Количество |
|
ТС 1288/100П (ООО НПП «Элемер», г. Москва) |
7 |
|
ТСПТ 103-2х100П (двойной) (ПК «ТЕСЕЙ», г. Обнинск) |
11 |
|
ТСПТ 300-100П (ПК «ТЕСЕЙ», г. Обнинск) |
25 |
|
11483830.264.ИСТВ.РЭ.Ф. Система измерений влажности и температуры ИСТВ. Руководство по эксплуатации и формуляр |
1 |
|
11483830.264.МП Методика поверки. Система измерений влажности и температуры ИСТВ |
1 |
Поверка
осуществляется по методике 11483830.264.МП. «Система измерений влажности и температуры ИСТВ. Методика поверки», утвержденному ФГУП «ВНИИМС» 12 апреля 2012 г.
Средства поверки:
средства, указанные в методиках поверки ПЛК типа IUC9300 (VME9300), ПЛК типа SIMATIC S7-300, влагомеры типа АПС (модель АПС-1) и термопреобразователи сопротивления платиновые, включенные в состав системы (см. табл.1).
Сведения о методах измерений
Методика измерения влажности воздуха диэлькометрическим методом изложена в ГОСТ Р ИСО 9169-2006. Национальный стандарт Российской Федерации. Качество воздуха. Определение характеристик методик выполнения измерений.
Методика выполнения измерений температуры воздуха изложена в РД 153-34.1-11.3122000. Методика выполнения измерений температуры воздуха за калориферами паровых котлов на тепловых электростанциях.
Нормативные документы
1 . ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения.
2 ГОСТ 6651-2009. Термопреобразователи сопротивления. Общие технические требования и методы испытаний.
Рекомендации к применению
Вне сферы государственного регулирования обеспечения единства измерений
