Анализаторы вибрации ViAna-1
| Номер в ГРСИ РФ: | 50419-12 |
|---|---|
| Производитель / заявитель: | ООО Производственно-внедренческая фирма "Вибро-Центр", г.Пермь |
Анализаторы вибрации ┌ViAna-1√ (далее - анализаторы) предназначены для измерения параметров (СКЗ, пик, размах) вибрации: виброскорости, виброускорения и виброперемещения.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 50419-12 |
| Действует | по 09.07.2017 |
| Наименование | Анализаторы вибрации |
| Модель | ViAna-1 |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | b071d8b7-9412-49fd-d705-03e4d70307a8 |
| Год регистрации | 2012 |
| Общие данные | |
|---|---|
| Год регистрации | 2012 |
| Страна-производитель | Россия |
| Информация о сертификате | |
| Срок действия сертификата | 09.07.2017 |
| Номер сертификата | 47230 |
| Тип сертификата (C - серия/E - партия) | C |
| Дата протокола | Приказ 486 п. 23 от 09.07.2012 |
Производитель / Заявитель
ООО ПВФ "Вибро-Центр", РОССИЯ, г.Пермь
Россия
Поверка
| Методика поверки / информация о поверке | МП 4277-049-12025123-2011 |
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 50 (98%) |
| Неуспешных поверок (СИ непригодно) | 1 (2 %) |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
50419-12: Описание типа
2012-50419-12.pdf
|
Скачать | 85 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Анализаторы вибрации «ViAna-1» (далее - анализаторы) предназначены для измерения параметров (СКЗ, пик, размах) вибрации: виброскорости, виброускорения и виброперемещения.
Описание
Принцип действия анализатора основан на преобразовании вибрации контролируемого агрегата в электрический сигнал, пропорциональный виброускорению, и дальнейшей его обработке.
Анализатор имеет два измерительных канала: измерительный канал со встроенным емкостным акселерометром и измерительный канал для работы с внешним акселерометром Vibro Sensor.
Анализатор позволяет осуществлять быстрое преобразование Фурье (БПФ) и снабжен дисплеем. Питание анализатора осуществляется от встроенного аккумулятора.
Внешний вид анализатора вибрации «ViAna-1» приведен на рисунке 1, внешний вид акселерометра Vibro Sensor приведен на рисунке 2.

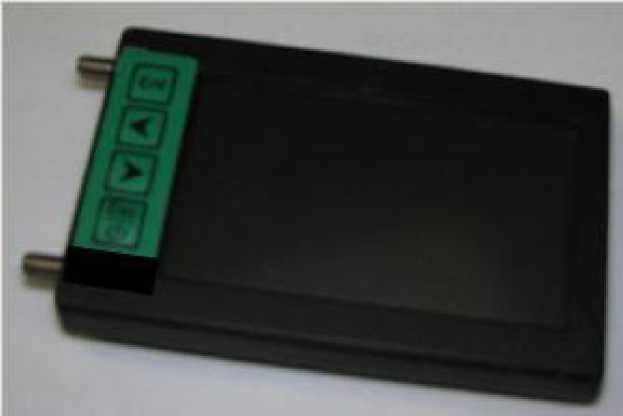

Рисунок 1 - Анализатор вибрации «ViAna-1»

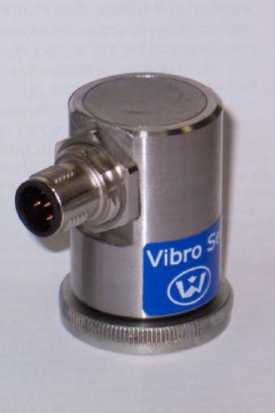

Рисунок 2 - Акселерометр Vibro Sensor
Программное обеспечение (ПО)
Встроенное ПО (Микропрограмма) реализовано аппаратно и не является метрологически значимым. Программное обеспечение не оказывает влияния на метрологические характеристики.
Встроенное ПО управляет настройками интерфейса анализатора и предназначено исключительно для удобства работы с анализатором.
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
Встроенное (микропрограмма) |
ViAna_1.bin |
2.ХХ |
0x30DA3A56 |
CRC-32 |
Защита программы от преднамеренного воздействия обеспечивается тем, что пользователь не имеет возможности изменять команды программы, обеспечивающие управление работой анализатора и процессом измерений.
Защита программы от непреднамеренных воздействий обеспечивается функциями резервного копирования.
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.
Технические характеристики
2
Диапазон измерения виброускорения (пик), м/с :
|
для канала со встроенным акселерометром для канала с акселерометром Vibro Sensor Диапазон измерения виброскорости (СКЗ), мм/с: |
от 1 до 100 от 0,3 до 150 |
|
для канала со встроенным акселерометром для канала с акселерометром Vibro Sensor Диапазон измерения виброперемещения (размах), мкм: |
от 1 до 100 |
|
для канала со встроенным акселерометром для канала с акселерометром Vibro Sensor Диапазон частот, Гц |
от 50 до 500 от 5 до 2000 |
Номинальные коэффициенты преобразования акселерометра Vibro Sensor, мВ/(м-с’2):
|
пик СКЗ Расширенная неопределенность при измерении виброускорения на базовой частоте 79,6 Гц в диапазонах измерения при коэффициенте охвата |
10 7,1 |
|
к=2 и доверительной вероятности 0,95, %: для канала со встроенным акселерометром от 1 до 5 м/с2 для канала с акселерометром Vibro Sensor от 0,3 до 5 м/с2 Расширенная неопределенность при измерении виброускорения на базовой частоте 79,6 Гц в диапазонах измерения при коэффициенте охвата |
±10 ±10 |
|
к=2 и доверительной вероятности 0,95, %: для канала со встроенным акселерометром св. 5 до 100 м/с2 для канала с акселерометром Vibro Sensor св. 5 до 150 м/с2 Расширенная неопределенность при измерении виброскорости на базовой частоте 79,6 Гц в диапазоне от 1 до 5 мм/с при коэффициенте охвата к=2 и доверительной вероятности 0,95, % |
±5 ±5 ±10 |
|
Расширенная неопределенность при измерении виброскорости на базовой частоте 79,6 Гц в диапазоне св. 5 до 100 мм/с при коэффициенте охвата к=2 и доверительной вероятности 0,95, % Расширенная неопределенность при измерении виброперемещения на |
±5 |
|
базовой частоте 79,6 Гц в диапазоне от 50 до 500 мкм при коэффициенте охвата к=2 и доверительной вероятности 0,95, % Расширенная неопределенность при измерении характеристик вибрации |
±10 |
|
в диапазонах частот, %: от 5 до 20 Гц и св. 640 до 2000 Гц |
±20 |
|
св. 20 до 640 Гц Расширенная неопределенность при измерении характеристик вибрации |
±10 |
|
в диапазоне температур от минус 20 до 50 оС, % Условия эксплуатации: |
±15 |
|
диапазон температур, оС Габаритные размеры, мм: |
от минус 20 до 50 |
|
анализатора (высота х длина х ширина) |
159 х 81 х 23 |
|
акселерометра Vibro Sensor (диаметр х высота) Масса, г: |
29 х 38 |
|
анализатора |
200 |
|
акселерометра Vibro Sensor |
140 |
Знак утверждения типа
Знак утверждения типа наносится на корпус анализатора методом наклейки и на титульный лист паспорта методом печати или наклейки.
Комплектность
Анализатор вибрации «ViAna-1» 1 шт.
Акселерометр Vibro Sensor 1 шт.
Зарядное устройство 1 шт.
Сумка для переноски анализатора 1 шт.
Руководство по эксплуатации 1 экз.
Паспорт на анализатор вибрации «ViAna-1» 1 экз.
Паспорт на акселерометр Vibro Sensor 1 экз.
Методика поверки 1 экз.
Поверка
осуществляется по документу «Анализатор вибрации «ViAna-1». Методика поверки» МП 4277-049-12025123-2011, утвержденному ГЦИ СИ ФГУП «ВНИИМС» 15.05.2012.
Основные средства поверки: поверочная вибрационная установка 2 разряда по МИ 2070
90.
Сведения о методах измерений
Руководство по эксплуатации «Анализатор вибрации «ViAna-1»», раздел 2.3.
Нормативные документы
1 ГОСТ 25275-82 «Приборы для измерения вибрации вращающихся машин. Общие технические требования»
2 Технические условия ТУ 4277-049-12025123-2011.
Рекомендации к применению
Выполнение работ по оценке соответствия продукции и иных объектов обязательным метрологическим требованиям в соответствии с законодательством Российской Федерации в сфере технического регулирования.
