Пермеаметры газовые UltraPoroPerm-500 TM
| Номер в ГРСИ РФ: | 50452-12 |
|---|---|
| Производитель / заявитель: | Фирма "CoreLab Instruments", США |
Пермеаметры газовые UltraPoroPerm-500 ТМ (далее ╞ пермеаметры) предназначены для измерений коэффициента газопроницаемости и открытой пористости горных пород.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 50452-12 |
| Действует | по 09.07.2017 |
| Наименование | Пермеаметры газовые |
| Модель | UltraPoroPerm-500 TM |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 5f7c74d0-d382-71f4-ec91-dbdb6fb73bc1 |
| Год регистрации | 2012 |
| Общие данные | |
|---|---|
| Год регистрации | 2012 |
| Страна-производитель | США |
| Информация о сертификате | |
| Срок действия сертификата | 09.07.2017 |
| Номер сертификата | 47180 |
| Тип сертификата (C - серия/E - партия) | C |
| Дата протокола | Приказ 483 п. 55 от 09.07.2012 |
Производитель / Заявитель
Фирма "Core Lab Instruments", СОЕДИНЕННЫЕ ШТАТЫ
США
Поверка
| Методика поверки / информация о поверке | МП 25-251-2012 |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 4 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 03.05.2026 |
Поверители
Скачать
|
50452-12: Описание типа
2012-50452-12.pdf
|
Скачать | 157.9 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Пермеаметры газовые UltraPoroPerm-500 ТМ (далее - пермеаметры) предназначены для измерений коэффициента газопроницаемости и открытой пористости горных пород.
Описание
Принцип действия пермеаметра при измерении коэффициента газопроницаемости и открытой пористости основан на законах газовой термодинамики, устанавливающих зависимость давления и объема газа от температуры. Коэффициент газопроницаемости (мкм2) керна измеряется в статическом режиме по расходу гелия (или другого газа), который проходит через образец при постоянном давлении. При измерении объема порового пространства (открытой пористости, %) в испытуемом образце горной породы измеряются давление, объем и температура газа в камере.
Пермеаметр представляет собой настольный измерительный прибор, который состоит из двух основных блоков UltroPoro, UltraPerm и системы подачи газа. Режимы измерений каждого блока устанавливаются с помощью персонального компьютера. Измерения и обработка данных выполняются в автоматическом режиме.
Управление работой прибора осуществляется посредством внешнего компьютера с программным обеспечением.

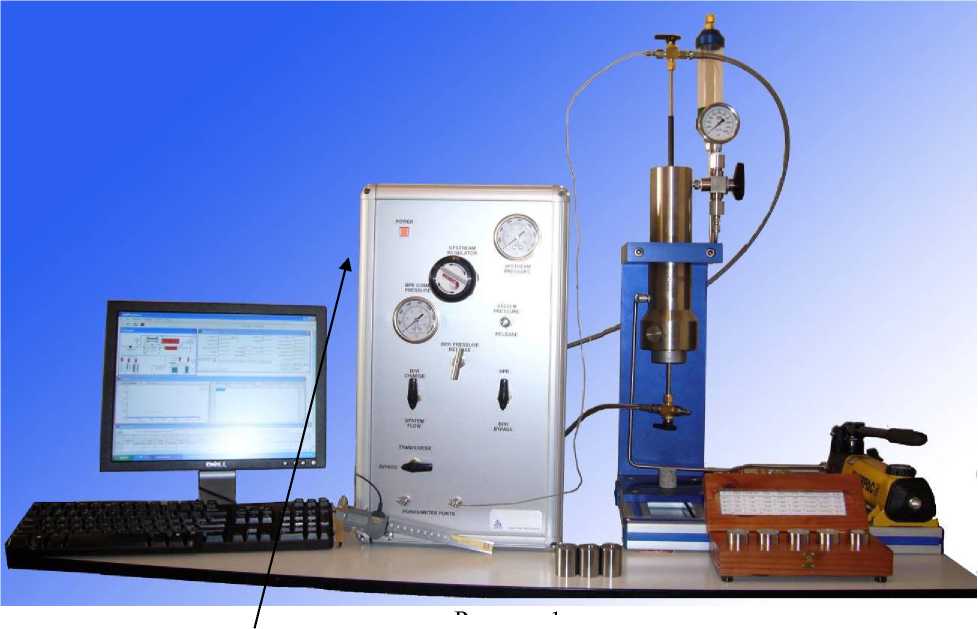

Фотография внешнего вида пермеаметра представлена на рисунке 1.
Рисунок 1
Место нанесения знака поверки
Программное обеспечение
Пермеаметр оснащен программным обеспечением, позволяющим проводить контроль процесса измерений, осуществлять сбор экспериментальных данных, обрабатывать и сохранять полученные результаты, передавать результаты измерений на персональный компьютер или на принтер.
Идентификационные данные программного обеспечения
|
Наименование программного обеспечения |
Идентиф икаци-онное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
WINPERM |
WINPERM |
1.0 |
905C15C079D9F97B CF22E76EAFBDCB7E |
Md 5 |
|
WINPORE |
WINPORE |
1.0 |
51E8AF9305841C477 FE817ACEEF1DE03 |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.
Технические характеристики
|
Наименование характеристик |
Значения характеристик |
|
Диапазоны измерений коэффициента газопроницаемости, 10-3 мкм2 (миллидарси) |
0,1 - 5000 |
|
Предел допускаемого относительного среднеквадратического отклонения результатов измерений коэффициента газопроницаемости, % |
2,5 |
|
Пределы допускаемой относительной погрешности измерений коэффициента газопроницаемости, % |
± 7,0 |
|
Диапазоны измерений открытой пористости, % |
0,05 - 40 |
|
Предел допускаемого относительного среднеквадратического отклонения результатов измерений открытой пористости, % |
1,5 |
|
Пределы допускаемой относительной погрешности измерений открытой пористости, % |
± 6,0 |
|
Напряжение электрической питающей сети, В |
220 ± 22 |
|
Частота переменного тока, Гц |
50 |
|
Габаритные размеры измерительного блока, мм |
350 х 550 х 500 |
|
Масса, кг |
120 |
|
Условия эксплуатации: - температура окружающего воздуха, оС - влажность относительная, % - отсутствие в воздухе паров кислот и щелочей |
от 10 до 30 не более 80 % |
|
Средний срок службы, лет, не менее |
10 |
Знак утверждения типа
наносится на лицевую панель пермеаметра методом наклейки и на титульный лист Руководства по эксплуатации типографским способом.
Комплектность
|
Наименование |
Количество, шт. |
|
Измерительный блок - пермеаметр газовый UltraPoroPerm-500 ТМ |
1 |
|
Модуль UltraPoroPerm-500 ТМ |
1 |
|
Стандартный кернодержатель хасслеровского типа |
1 |
|
Г идростатический кернодержатель |
1 |
|
Компьютер: Pentium IV |
1 |
|
Программное обеспечение UltraPoroPerm-500 для Windows |
1 |
|
Руководство по эксплуатации |
1 |
|
Методика поверки МП 25-251-2012 |
1 |
Поверка
осуществляется по документу МП 25-251-2012 «ГСИ. Пермеаметры газовые UltraPoroPerm-500 ТМ. Методика поверки», утвержденному ФГУП «УНИИМ» в 2012 г.
Эталонные средства измерений, используемые при поверке:
- стандартные образцы газовой проницаемости и пористости горных пород ГСО 89562008 (интервал допускаемых аттестованных значений открытый пористости от 0,05 до 40 %, границы допускаемой относительной погрешности аттестованного значения 2 % отн., интервал допускаемых аттестованных значений коэффициента газопроницаемости от 0,1 до 5000 миллидарси, границы допускаемой относительной погрешности аттестованного значения 2 % отн.).
Сведения о методах измерений
Методика измерений представлена в руководстве по эксплуатации.
Нормативные документы
Техническая документация фирмы изготовителя «Core Lab Instruments», США
Рекомендации к применению
- при выполнении государственных учетных операций.
