Трансформаторы напряжения емкостные OTCF
| Номер в ГРСИ РФ: | 50464-12 |
|---|---|
| Категория: | Трансформаторы |
| Производитель / заявитель: | Компания "ALSTOM Power Systems S.A.", Франция |
Трансформаторы напряжения емкостные OTCF предназначены для передачи сигналов измерительной информации средствам измерений и устройствам защиты и управления в сетях переменного тока с номинальной частотой 50 Гц.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 50464-12 |
| Действует | по 09.07.2017 |
| Наименование | Трансформаторы напряжения емкостные |
| Модель | OTCF |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | bbb0cb3e-087a-4b8c-c325-504fe0412b04 |
| Год регистрации | 2012 |
| Общие данные | |
|---|---|
| Класс СИ | 34.01.02 |
| Год регистрации | 2012 |
| Страна-производитель | США |
| Информация о сертификате | |
| Срок действия сертификата | 09.07.2017 |
| Номер сертификата | 47257 |
| Тип сертификата (C - серия/E - партия) | C |
| Дата протокола | Приказ 486 п. 64 от 09.07.2012 |
Производитель / Заявитель
Фирма "ALSTOM Grid Inc.", СОЕДИНЕННЫЕ ШТАТЫ
США
Поверка
| Методика поверки / информация о поверке | ГОСТ 8.216-88 |
| Межповерочный интервал / Периодичность поверки |
8 лет
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 59 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
50464-12: Описание типа
2012-50464-12.pdf
|
Скачать | 890.9 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Трансформаторы напряжения емкостные OTCF предназначены для передачи сигналов измерительной информации средствам измерений и устройствам защиты и управления в сетях переменного тока с номинальной частотой 50 Гц.
Описание
Трансформаторы напряжения емкостные OTCF состоят из делителя напряжения и электромагнитного устройства (ЭМУ).

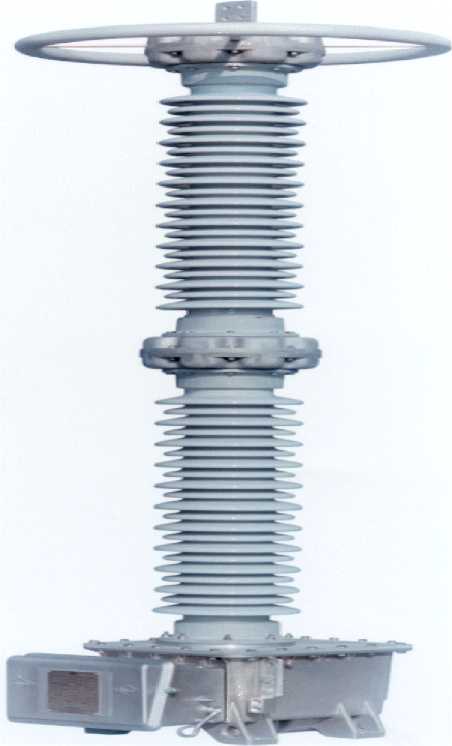

Делитель состоит из набора конденсаторов с бу-мажно-пропиленовой изоляцией обкладок, помещенных в залитый синтетическим маслом изолятор из фарфора или композитного материала, и может быть смонтирован в виде колонны из одной, двух, трех или четырех секций. ЭМУ состоит из последовательно включенных реактора с малыми потерями и электромагнитного трансформатора и подключается к выходу делителя. Первичная обмотка трансформатора ЭМУ секционирована для подгонки коэффициента трансформации. ЭМУ имеет до четырех вторичных обмоток и заключено в герметичный бак, заполненный маслом. Корпус электромагнитного устройства служит основанием для монтажа колонны емкостного делителя. На боковой части бака находится коробка вторичных выводов (на снимке видна внизу). Крышка контактной коробки пломбируется с использованием спецболтов для предотвращения несанкционированного доступа. Модификации трансформаторов выпускаются на различные значения номинальных напряжений и могут отличаться значениями входных емкостей делителя, величинами допустимых нагрузок во вторичной цепи, размерами и весом.
Технические характеристики
|
Характеристики |
OTCF 123 OTCF 126 |
OTCF 245 OTCF 252 |
OTCF 362 OTCF 363 |
OTCF 420 |
OTCF 525 OTCF 550 |
OTCF 765 OTCF 800 |
|
Наибольшее рабочее напряжение, кВ |
126 |
252 |
363 |
420 |
525 |
787 |
|
Номинальные первичные напряжения, кВ |
110/^3 |
220/\3 |
330/^3 |
400/\3 |
500/\3 |
750/\3 |
|
Характеристики |
OTCF 123 OTCF 126 |
OTCF 245 OTCF 252 |
OTCF 362 OTCF 363 |
OTCF 420 |
OTCF 525 OTCF 550 |
OTCF 765 OTCF 800 |
|
Номинальные вторичные напряжения, В |
100/V3 100 100/3 110/^3 110 110/3 |
100/V3 100 100/3 110/^3 110 110/3 |
100/V3 100 100/3 110/^3 110 110/3 |
100/V3 100 100/3 110/^3 110 110/3 |
100/V3 100 100/3 110/^3 110 110/3 |
100/V3 100 100/3 110/^3 110 110/3 |
|
Класс точности/ нагрузка, ВА |
0,2/ от 10 до 230 0,5/ от 10 до 580 1,0/от 10 до 850 3,0/ от 10 до 1000 3Р/ от 10 до 700 6Р/от 10 до 1000 | |||||
|
Емкость, пФ |
7500 -22500 |
3750 11300 |
2650 - 8100 |
2080 - 6250 |
2250 -6000 |
4000- 6000 |
|
Номинальная частота, Гц |
50 и 60 |
50 и 60 |
50 и 60 |
50 и 60 |
50 и 60 |
50 и 60 |
|
Масса, кг |
237-392 |
351-579 |
421-720 |
516-866 |
567-978 |
1240 |
|
Габаритные размеры: - высота, мм - ширина, мм - глубина, мм |
1650-1894 565 829 |
2882-3298 565 829 |
3758-3980 565 829 |
4738-4872 565 829 |
5428-6144 565 829 |
6120-7413 565 829 |
Климатическое исполнение УХЛ 1 по ГОСТ 15150-69 в диапазоне от - 60° С до + 50° С.
Знак утверждения типа
Знак утверждения типа наносится на эксплуатационную документацию типографическим способом.
Комплектность
Трансформатор напряжения емкостные OTCF - 1 шт.
Руководство по эксплуатации - 1 экз.
Паспорт - 1 экз.
Поверка
Осуществляется по ГОСТ 8.216-88 " ГСИ. Трансформаторы напряжения. Методика поверки". Основные средства поверки:
- Трансформаторы напряжения эталонные NVOS (номинальное первичное напряжение 110/Д 220/Д класс точности 0,01), NUES (номинальное первичное напряжение 330/Д 400/\3; 500/03; 750/Д класс точности 0,05).
- Прибор сравнения КНТ-03, погрешность напряжения ± (0,001+0,03хА) %, угловая погрешность ±(0,1+0,03хА) мин, где А-значения измеряемой погрешности.
Сведения о методах измерений
Сведения приведены в руководстве по эксплуатации «Трансформаторы напряжения емкостные OTCF» фирмы ALSTOM Grid Inc. США
Нормативные документы
ГОСТ 1983-2001 "Трансформаторы напряжения. Общие технические условия".
ГОСТ 8.216-88 "ГСИ. Трансформаторы напряжения. Методика поверки".
Рекомендации к применению
- осуществление торговли и товарообменных операций;
- выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
