Измерители крутящего момента силы цифровые ET-cal

Назначение

Измерители крутящего момента силы цифровые ET-cal предназначены для измерений крутящего момента силы.

Описание

Принцип действия измерителей крутящего момента силы цифровых ET-cal основан на измерении электрического сигнала разбаланса тензорезисторов, соединенных в мостовую схему и расположенных на чувствительных элементах. Электрические сигналы разбаланса поступают в измерительный усилитель, где осуществляется их преобразование и обработка, с выводом значений на устройство индикации.

Конструктивно измерители крутящего момента силы цифровые ET-cal выполнены в корпусе прямоугольной формы, изготовленной из стали высокой прочности, на верхней плоскости которого расположено присоединительное гнездо, дисплей и кнопки для управления.

Конструкция корпуса измерителей крутящего момента силы цифровых ET-cal обеспечивает ограничение доступа к определенным частям в целях предотвращения несанкционированной настройки и вмешательства, которые могут привести к искажению результатов измерений.

Измерители крутящего момента силы цифровых ET-cal отличаются диапазонами измерений крутящего момента силы, габаритными размерами и массой. Обозначение модификации ET-cal 1: ET-cal - тип по каталогу производителя, 1 - верхний предел измерений крутящего момента силы в Н^м.

Общий вид измерителя крутящего момента силы цифрового ET-cal представлен на рисунке 1.

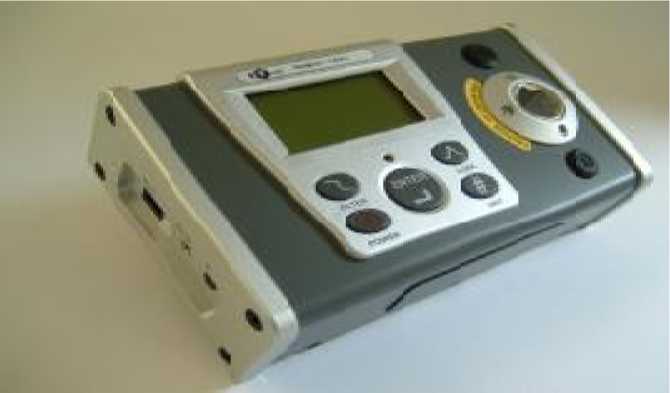

Рисунок 1. Общий вид измерителя крутящего момента силы цифрового ET-cal

Технические характеристики

* - от 10% до 20 % диапазона измерений ± 1%, от 20% до 100% диапазона измерений ±0,5%

Знак утверждения типа

наносится на боковую поверхность корпуса измерителя крутящего момента силы цифрового ET-cal в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.

Комплектность

1. Измеритель крутящего момента силы цифровой ET-cal 1 шт.

2. Руководство по эксплуатации (РЭ).................................1 шт.

3. Дополнительные адаптеры..........................................по отдельному заказу

Поверка

Осуществляется по документу МП ТИнТ 37-2012 «Измерители крутящего момента силы цифровые ET-cal. Методика поверки». Основное поверочное оборудование -установки для измерений крутящего момента силы, диапазон измерений (0,1 ^17) Н^м, относительная погрешность ± 0,1%.

Сведения о методах измерений

приведены в документе «Измерители крутящего момента силы цифровые ET-cal. Руководство по эксплуатации»

Нормативные документы

Техническая документация фирмы “Torqueleader”, Великобритания.

Рекомендации к применению

- при выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям
