Анализаторы цифровых и аналоговых ТВ сигналов Kathrein MSK 200
| Номер в ГРСИ РФ: | 50529-12 |
|---|---|
| Производитель / заявитель: | Фирма "Kathrein", Германия |
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 50529-12 |
| Действует | по 20.07.2017 |
| Наименование | Анализаторы цифровых и аналоговых ТВ сигналов |
| Модель | Kathrein MSK 200 |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 11723505-1bc8-cb92-1884-e2374140f81a |
Производитель / Заявитель
Фирма "Kathrein", ГЕРМАНИЯ
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 2 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
50529-12: Описание типа
2012-50529-12.pdf
|
Скачать | 153.1 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Анализаторы цифровых и аналоговых ТВ сигналов Kathrein MSK 200 (далее - анализатор) предназначены для измерений параметров спектра сигналов, модуляции, отношения сигнал/шум эфирного и кабельного аналогового телевидения стандартов B/G, I, D/K, L/L', M/N, стандартов цветности PAL, SECAM, NTSC эфирного и кабельного цифрового телевидения стандартов DVB-H, DVB-C, DVB-S, DVB-T/-H, ATSC сигналов спутникового телевидения на промежуточной частоте.
Описание
Конструктивно анализатор выполнен как одноблочная конструкция. Все узлы размещены в металлическом корпусе, индикация выходных параметров осуществляется по жидкокристаллическому индикатору, на передней панели расположены кнопки установки выходных параметров и режимов работы.
Принцип действия анализаторов основан на методе последовательного анализа сигнала. Анализатор представляет собой автоматически или вручную перестраиваемый супергетеродинный приемник с последующей оцифровкой сигналов, выполняемой аналоговоцифровым преобразователем (АЦП) совместно с блоком цифровой обработки (БЦО). Измерения и дальнейшая обработка информации осуществляются программным путем. Имеется функция цифрового запоминающего осциллографа с частотой сканирования 54 МГц и разрешением 12 бит. Имеется интерфейс USB , многофункциональный интерфейсный разъем Scart. Питание анализатора осуществляется как от встроенного аккумулятора, так и от внешней сети с помощью сетевого адаптера.
Возможны следующие варианты поставки оборудования:
- MSK 200/S2 - 21710024 (75 Ом) или 21710025 (50 Ом);
- MSK 200/M4 - 21710026 (75 Ом) или 21710027 (50 Ом) (дополнительно декодер MPEG-4 для отображения HD-изображений) и интерфейс HDMI;
- MSK 200/ME - 21710034 (75 Ом) или 21710035 (50 Ом) соответствует MSK 200/M4 (дополнительно опция внешнего эталона для повышения точности осциллографа, включая разъем BNC для подключения внешних эталонных осциллографов).

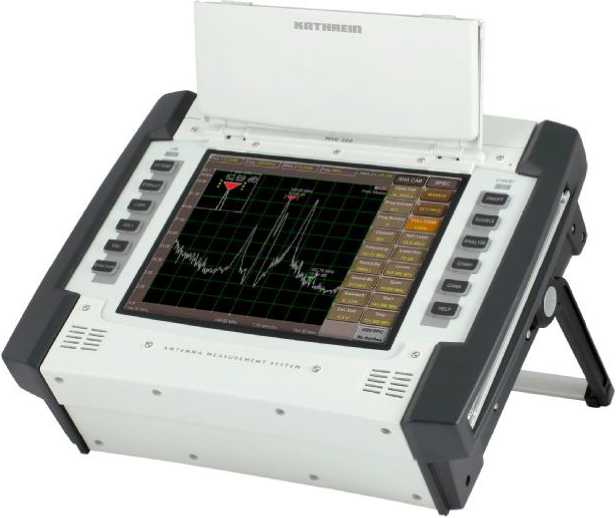

В нешний вид анализатора приведен на рисунке 1.

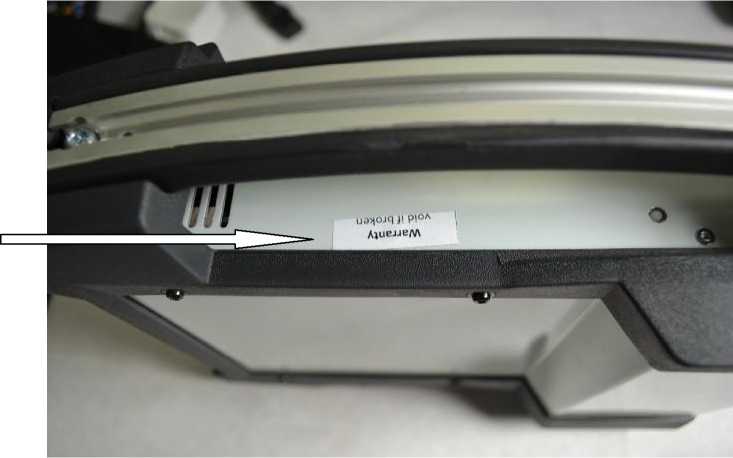

С хема пломбировки от несанкционированного доступа приведена на рисунке 2.
Рисунок 1
место пломбировки от несанкционированного доступ
Рисунок 2
Программное обеспечение
Идентификационные данные (признаки) метрологически значимой части программного обеспечения (ПО) указаны в таблице 1.
Таблица 1
|
Наименование ПО |
Идентификационное наименование ПО |
Номер версии (идентификационный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Алгоритм вычисления идентификатора ПО |
|
Измерительное приложение анализатора |
MSK200 |
v.3.14 |
84D446DC48FBABCDF 9BCCD49FBA5CC1E |
Md5 |
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.
Технические характеристики
Метрологические и технические характеристики анализаторов приведены в таблице 2. Таблица 2
|
Наименование характеристики |
Значение |
|
Диапазон рабочих частот, МГц - аналоговый ТВ-приемник - аналоговый спутниковый приемник - цифровой приемник CATV (J83 A, B, C) - цифровой наземный ТВ-приемник - цифровой спутниковый приемник |
от 5 до 900 от 900 до 3100 от 108 до 900 от 45 до 900 от 900 до 3100 |
|
Диапазон частот в режиме анализатора спектра, МГц |
от 5 до 3100 |
|
Пределы допускаемой абсолютной погрешности измерений частоты в режиме измерений частоты входного синусоидального сигнала, Гц |
± (fc^10-6), где fc - частота входного сигнала, Гц; ± (fc-1 • 10-6) (с опцией ME) |
|
Значение среднего уровня фазовых шумов при несущей 5 МГц и отстройке от несущей, дБ/Гц, не более: 10 кГц |
минус 100 |
|
Номинальные значения полос пропускания на уровне минус 3 дБ, кГц |
1, 3, 10, 30, 100, 300 1000, 3000 |
|
Номинальные значения полос пропускания на уровне минус 6 дБ, кГц |
9, 25, 50, 120, 200 |
|
Диапазон измерений уровня напряжения входного сигнала в диапазоне рабочих частот, дБмкВ |
от 20 до 130 |
|
Пределы допускаемой погрешности измерений уровня напряжения сигнала в диапазоне рабочих частот, дБ |
± 1,5 |
|
Габаритные размеры (длина х ширина х высота), мм, не более |
374 х 294 х 124 |
|
Масса, кг, не более |
8 |
|
Напряжение питания от сети переменного тока частотой (50±1) Гц, В |
от 198 до 242 |
|
Потребляемая мощность, Вт, не более |
85 |
|
Рабочие условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха при температуре 20 °С, % |
от 5 до 55 до 80 |
Знак утверждения типа
Знак утверждения типа средства измерений наносится типографским способом на титульный лист Руководства по эксплуатации и на лицевую панель анализатора в виде наклейки.
Комплектность
Комплект поставки включает:
- анализатор цифровых и аналоговых ТВ сигналов Kathrein MSK 200 - 1 шт.;
- руководство по эксплуатации - 1 шт.;
- методика поверки - 1 шт.;
- блок питания - 1 шт.;
- упаковочная тара - 1 шт.
Поверка
осуществляется по документу «Инструкция. Анализаторы цифровых и аналоговых ТВ сигналов Kathrein MSK 200 фирмы «Kathrein», Германия. Методика поверки», утвержденному руководителем ГЦИ СИ ФБУ «ГНМЦ Минобороны России» «26» декабря 2011 г.
Основные средства поверки:
стандарт частоты и времени рубидиевый Ч1-1016 (Рег. № 35376-07), пределы допускаемой относительной погрешности установки частоты ±1,5О0-12;
генератор сигналов низкочастотный Г3-119 (Рег. № 9173-83), диапазон рабочих частот от 20 до 1,9999-107 Гц; пределы допускаемой относительной погрешности установки частоты ±1,540-12; пределы допускаемой относительной погрешности установки уровня напряжения ±1 %;
измеритель модуля коэффициента передачи и отражения Р2М-04 (Рег. № 30360-05), диапазон рабочих частот от 0,01 до 4-109 Гц; пределы допускаемой относительной погрешности установки частоты ±1,540-12; предел допускаемой погрешности установки уровня мощности ±1,0 дБ; пределы допускаемой погрешности измерений уровня мощности ±1,0 дБ; диапазон измерений КСВН от 1,05 до 5,0; пределы допускаемой относительной погрешности измерений КСВН ±(3 •Кст-и + 1) %, где Кст-U - текущее значение КСВН;
вольтметр напряжения переменного тока ВК3-78 (Рег. № 34920-07), диапазон измерений напряжений постоянного тока от 10 мкВ до 100 В; пределы допускаемой относительной погрешности измерений напряжений постоянного тока ±(0,0045/Ux + 0,00Ьик), где Ux - текущее значение напряжения, ик - конечное значение напряжения; диапазон измерений напряжений переменного тока от 10 мВ до 100 В; пределы допускаемой относительной погрешности измерений напряжений переменного тока ±(0,2 + 0,008/Ux/Uk + 0,008-F/Fn), где F - текущее значение частоты входного сигнала, Fn - конечное значение поддиапазона частот;
набор мер комплексного коэффициента передачи ДК2-70 (Рег. № 10692-86), диапазон рабочих частот от 100 кГц до 18 ГГц, диапазон установки затухания от 0 до 100 дБ, пределы допускаемой погрешности установки уровня затухания ± 0,1 дБ;
частотомер электронно-счетный Ч3-66 (Рег. № 9273-85), диапазон частот от 10 до 37,5-109 Гц, пределы допускаемой относительной погрешности измерений частоты ±1,5-10’12.
Сведения о методах измерений
Анализаторы цифровых и аналоговых ТВ сигналов Kathrein MSK 200. Руководство по эксплуатации.
Нормативные документы
Техническая документация фирмы-изготовителя.
Рекомендации к применению
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям, в том числе проведение исследовательских и испытательных работ в лабораторных и производственных условиях.
