Весы электронные с программируемыми пределами взвешивания и дискретностью отсчета ПВм

Назначение

Весы электронные с программируемыми пределами взвешивания и дискретностью отсчета ПВм предназначены для определения массы тела, а также для сбора, хранения и передачи данных, связанных с результатами проведенных взвешиваний.

Описание

Принцип действия весов основан на преобразовании деформации упругого элемента весоизмерительного датчика измерительного преобразователя, возникающей под действием силы тяжести, воздействующей на грузоприемное устройство (платформа, далее - ГПУ), в электрический сигнал, параметры которого изменяются пропорционально массе взвешиваемого груза. Электрический сигнал поступает в устройство обработки аналоговых данных (УОАД).

УОАД выполняет аналого-цифровое преобразование выходного сигнала весоизмерительного датчика, дальнейшую обработку данных и выдает результат измерения массы на дисплей.

Информация о массе взвешиваемого груза может быть передана на периферийное устройство через цифровой интерфейс связи (RS-232, USB, Ethernet).

Конструктивно весы состоят из следующих основных узлов:

- грузоприемного устройства, устанавливаемого на измерительный преобразователь;

- измерительного преобразователя, представляющего собой механическую конструкцию, опирающуюся на весоизмерительный датчик, установленный на основании с регулируемыми опорами;

- УОАД;

- цифрового показывающего устройства (дисплей);

- клавиатуры управления;

- цифрового интерфейса связи.

В зависимости от конструктивных особенностей весы изготавливаются в трех исполнениях:

- весы настольные с измерительным преобразователем, УОАД, клавиатурой управления и цифровым показывающим устройством, выполненные в едином корпусе (взвешивающий модуль) (рисунок 1);

- весы настольные с измерительным преобразователем, УОАД, клавиатурой управления, выполненные в едином корпусе и выносным дисплеем (рисунок 2);

- весы платформенные с ГПУ, измерительным преобразователем и терминалом (УОАД с дисплеем и клавиатурой управления, объединенным в отдельном корпусе) (рисунок 3).

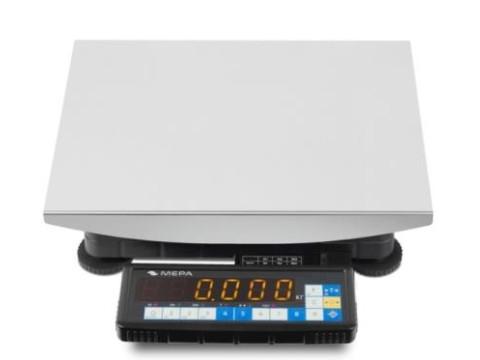

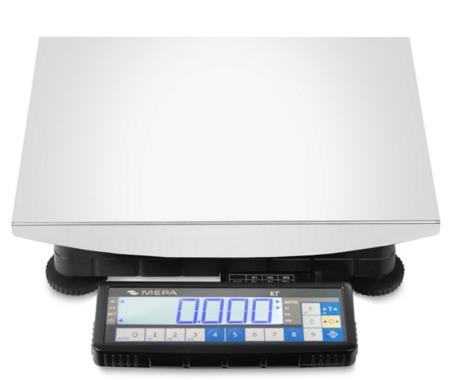

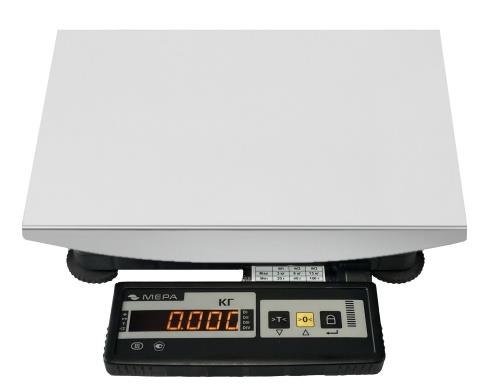

Рисунок 1 - Общий вид весов настольных, выполненных в едином корпусе

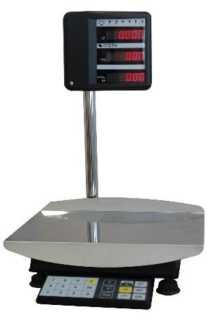

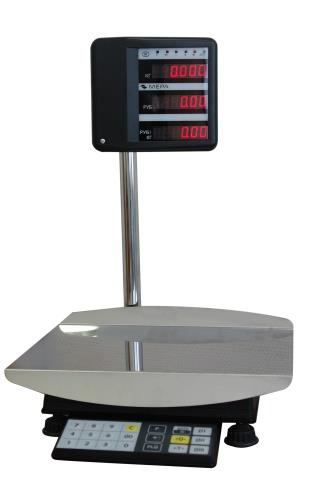

Рисунок 2 - Общий вид весов настольных, выполненных в едином корпусе

с выносным дисплеем

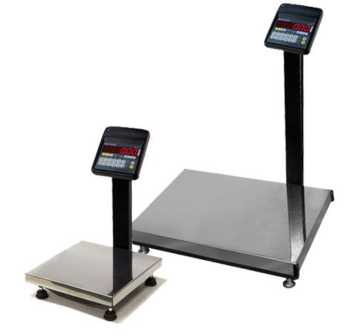

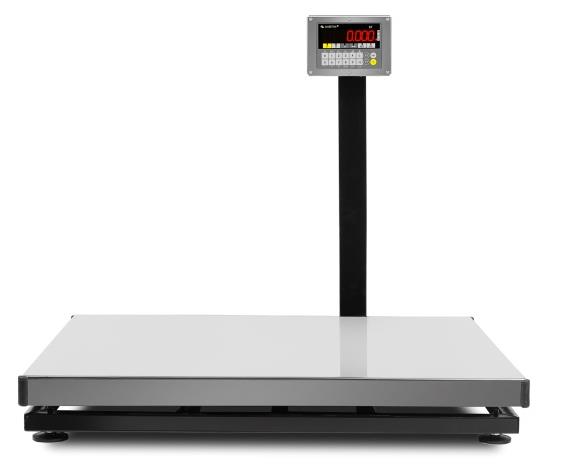

Рисунок 3 - Общий вид весов платформенных

Весы снабжены следующими устройствами:

- полуавтоматической установки на нуль (устройство, предназначенное для установки показания весов на нуль автоматически по команде оператора);

- индикации отклонения от нуля;

- слежения за нулем (устройство, предназначенное для автоматического поддержания нулевого показания в заданных границах);

- выборки массы тары;

- предварительного задания массы тары;

- показывающее с расширением (показывающее устройство, в котором по ручной команде временно значение цены деления шкалы может быть заменено на меньшее значение).

Весы могут быть оснащены рядом сервисных функций, связанных с обработкой результатов взвешивания:

- сигнализации о перегрузке весов и диагностика сбоев, возникающих при их работе;

- сравнения массы взвешенного груза с предварительно заданным значением и выдача управляющего сигнала на внешнее устройство;

- введения гравитационной поправки;

- подсчета количества однотипных взвешиваемых предметов;

- вычисления стоимости;

- проведения математических операций с результатами взвешиваний или расчета количества взвешиваемых предметов.

Весы являются многодиапазонными и модификации весов отличаются своими метрологическими характеристиками. Весы работают в двух режимах:

- автоматического переключения диапазонов взвешивания и цены деления;

- полуавтоматического выбора диапазона взвешивания и цены деления по команде, задаваемой с клавиатуры.

К данному типу средств измерений относятся весы следующих исполнений:

- весы настольные, выполненные в едином корпусе, выпускаемые в следующих модификациях, имеющих обозначения:

- ПВм-3/M-K-Z - весы, выполненные в едином корпусе с одним дисплеем с индикацией результатов измерения массы;

- ПВм-3/M-T- весы с выносным дисплеем с индикацией массы, цены и стоимости, светодиодным цифровым дисплеем,

где M - максимальная нагрузка старшего диапазона измерения (принимает значения 6, или 15, или 32);

K - применяемое в весах устройство отображения информации (принимает значения ЖКИ -для весов с жидкокристаллическим цифровым дисплеем или СД- для весов со светодиодным дисплеем);

Z - применяемая в весах клавиатура управления (принимает значение П - для весов с многокнопочной клавиатурой или О - для весов с оптимизированной клавиатурой),

Т - весы с индикацией массы, цены и стоимости.

Весы платформенные с терминалом (УОАД с дисплеем и клавиатурой управления), объединенным в отдельном корпусе:

- ПВм-3/M-Z - весы с весоизмерительной платформой и терминалом, оснащенным дисплеем с индикацией результатов измерения массы (Рисунок 4а);

- ПВм-3/М-Т - весы с весоизмерительной платформой и терминалом, оснащенным дисплеем с индикацией массы, цены и стоимости (Рисунок 4б),

где M- максимальная нагрузка старшего диапазона измерения (принимает значения 30, или 150, или 300, или 600),

Z - применяемая в весах клавиатура управления (принимает значение П - для весов с многокнопочной клавиатурой или О - для весов с оптимизированной клавиатурой),

Т - весы с индикацией массы, цены и стоимости.

Весы в исполнении ПВм-3/M-Z могут комплектоваться терминалами в следующих модификациях (Рисунок 4):

- ВТ-1-Х1-П - терминал с многокнопочной клавиатурой управления;

- ВТ-1-44-О - терминал с оптимизированной клавиатурой управления, где Х1 - условное обозначение корпуса терминала или «44», или «65». Используемый терминал указывается в руководстве по эксплуатации в разделе «Свидетельство о приемке».

ВТ-1-44-П

ВТ-1-65-П

ВТ-1-44-О

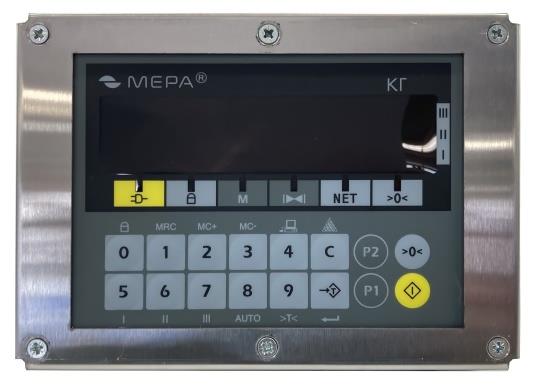

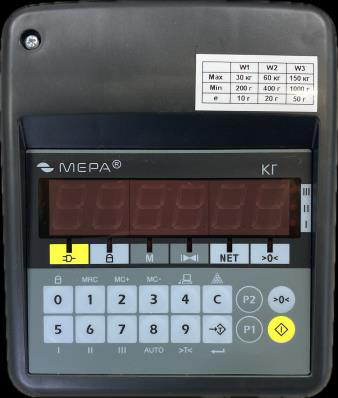

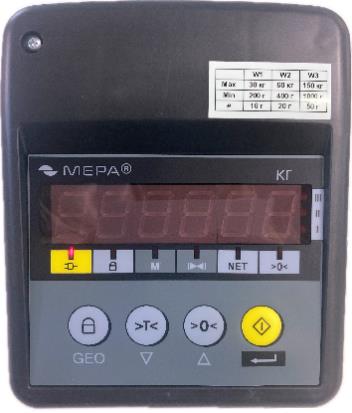

Рисунок 4а - Общий вид терминалов с индикацией результатов измерений массы

Рисунок 4б - Общий вид терминалов индикацией массы, цены и стоимости

Нанесение знака поверки на средство измерений не предусмотрено.

Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится методом термотрансферной печати на маркировочную табличку.

Маркировочная табличка состоит из одной или нескольких ламинированных наклеек расположенных на измерительном преобразователе и терминале.

Маркировочная табличка, расположенная на измерительном преобразователе, содержит следующие основные данные:

- торговая марка изготовителя или его полное наименование;

- модификация весов;

- заводской номер;

- знак утверждения типа;

- максимальный диапазон устройства выборки массы тары в виде: Т = - ;

- номер ТУ;

- год выпуска.

Маркировочная табличка, расположенная рядом с дисплеем весов, содержит следующие основные данные, представленные в табличном виде:

- максимальная нагрузка Max для каждого диапазона взвешивания Wi ;

- минимальная нагрузка Min для каждого диапазона взвешивания Wi;

- поверочное деление е для каждого диапазона взвешивания Wi.

На задней поверхности терминала крепится маркировочная табличка, содержащая следующие основные данные:

- торговая марка изготовителя или его полное наименование;

- заводской номер терминала;

- знак утверждения типа;

- номер ПО;

- модификация терминала;

- год выпуска.

Примеры маркировочной таблички со знаком утверждения типа и заводским номером представлен на рисунке 5.

ПВм-З/б-ЖКИ-П Е

г МЕРА

ТУ 4274-004-49290937-2012

Зав.№ 307654

Т = - 3,0 кг/ ПО № 323 (<5)ГПГ Год выпуска 2026 г           О L

Место нанесения

заводского номера

Место нанесения \ знака утверждения типа

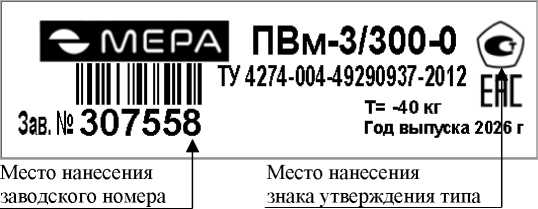

а) маркировочная табличка измерительного преобразователя

Место нанесения знака утверждения типа Место нанесения _____заводского номера

б) маркировочная табличка рядом с дисплеем весов

в) маркировочная табличка терминала

Рисунок 5 - Примеры маркировочных табличек со знаком утверждения типа и заводским номером

Для защиты от доступа к узлам настройки (регулировки) весов в зависимости от версии программного обеспечения могут применяться механические (разрушаемая наклейка или пломба с изображением знака поверки), ограничивающие доступ к переключателю настройки (регулировки) (расположен на метрологической плате внутри корпуса весов или разъеме кабеля) и/или электронные (электронная пломба) средства защиты.

Способы пломбировки определяются предустановленным изготовителем программным обеспечением с соответствующими средствами защиты, а также наличием специальных технических средств у лица, выполняющего поверку, и приведены на рисунках 6 и 7.

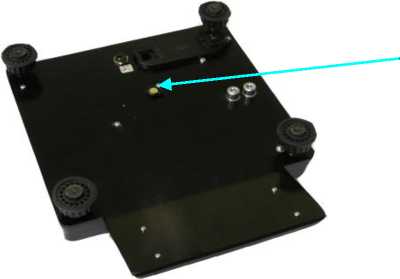

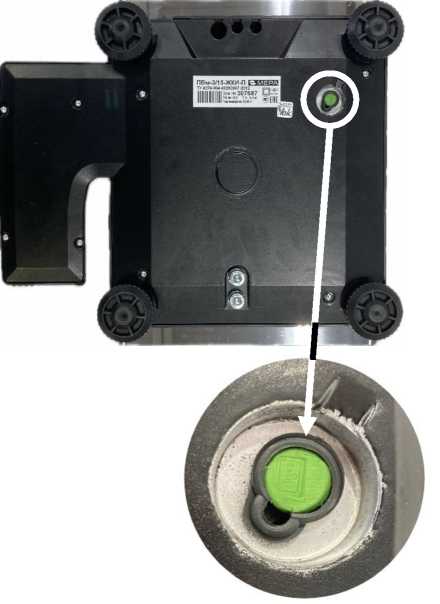

а) Место пломбировки узлов настройки

Места пломбировки элементов конструкции

Интерфейс

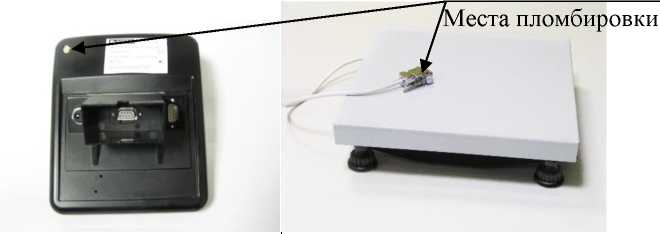

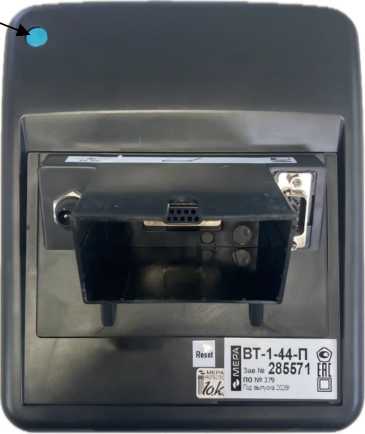

б) Места пломбировки элементов конструкции (терминалов)

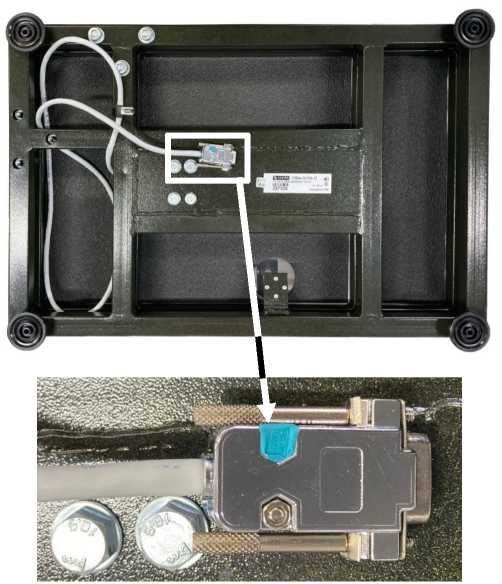

Рисунок 6 - Схема пломбировки весов механическими средствами защиты (разрушаемая наклейка или пломба с изображением знака поверки)

М Электронная пломба весов производства Меры версия 1.00.0000

□ЕЕ

Рисунок 7 - Параметры электронной пломбы, считываемые с весов

Программное обеспечение

Программное обеспечение (далее - ПО) весов реализовано аппаратно, является встроенным и метрологически значимым.

Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается защитной пломбой, которая находится на нижней поверхности весов или на разъеме кабеля (как показано на рисунке 6). Защитная пломба ограничивает доступ к переключателю настройки и установки переключателя настройки (регулировки) в положение «ON».

Изменение ПО невозможно без применения специализированного оборудования, предоставляемого изготовителем весов.

Доступ к средствам настройки (регулировки) возможен только при изменении положения переключателя настройки (регулировки).

Для защиты от несанкционированного доступа к средствам настройки (регулировки), а также измерительной информации, в весах с номером версии ПО 9.23, 923, 9.31, 931. 9.24, 924, 9.32, 932, 9.43, 943, 9.79, 979, 9.03, 903, 9.56, 956 помимо механических реализованы электронные средства защиты. При этом механические и электронные средства защиты могут быть использованы совместно или независимо друг от друга.

Электронные средства защиты реализуют:

- идентификацию авторизованного пользователя устанавливающего электронную пломбу;

- проверку соответствия текущего значения контрольной суммы с ее значением, хранящимся в ПО весов, при включении весов. При несовпадении данных значений на дисплей весов выводится сообщение «Err -3.X», свидетельствующее о нарушении электронной пломбы. Параметр Х принимает значение от 0 до 6 и описывает параметр, подвергшийся изменению в электронной пломбе. Сведения о параметрах содержатся в разделе «Возможные неисправности и методы их устранения» руководства по эксплуатации;

- формирование записи (файла) с данными об электронной пломбе (контрольная сумма MD5), содержащей информацию о дате очередной поверки, времени записи пломбы, идентификационные данные лица проводившего пломбирование, данные о составе весов и установленном программном обеспечении, коэффициенты настройки весов.

Данные об электронной пломбе и ее статусе (действующая или нарушена) доступны для просмотра в специализированном программном обеспечении производителя «ScalesMeraElectronicSealsRead» при подключении весов к персональному компьютеру и выполнении инструкции, указанной в эксплуатационной документации.

Защита ПО для установки электронной пломбы обеспечивается с помощью уникального электронного ключа идентификации, без которого невозможна установка электронной пломбы.

Пломбировка весов с номерами версий ПО 9.23, 923, 9.31, 931. 9.24, 924, 9.32, 932, 9.43, 943, 9.79, 979, 9.03, 903, 9.56, 956 считается нарушенной, а настройка (регулировка) несанкционированной при повреждении или отсутствии механических средств защиты и индикации на дисплее весов сообщения «Егг-З.Х», свидетельствующего о нарушении электронной пломбы.

Уровень защиты ПО от непреднамеренных и преднамеренных воздействий в соответствии с Р 50.2.077-2014 - «высокий».

Идентификационным признаком ПО служит номер версии, который отображается на дисплее при включении весов.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Технические характеристики

Знак утверждения типа

наносится на маркировочную табличку, закрепленную на корпусе терминала и/или корпусе измерительного преобразователя, и типографским способом на титульный лист руководства по эксплуатации.

Комплектность

Таблица 4 - Комплектность средства измерений

П Продолжение таблицы 4

Сведения о методах измерений

приведены в разделе «Использование по назначению» Руководства по эксплуатации.

Нормативные документы

Приказ Росстандарта от 04.07.2022 №1622 «Об утверждении государственной поверочной схемы для средств измерений массы»

ТУ 4274-004-49290937-2012 Весы с программируемыми пределами взвешивания и дискретностью отсчета ПВм. Технические условия
