Дальномеры лазерные PD 5
| Номер в ГРСИ РФ: | 50587-12 |
|---|---|
| Категория: | Дальномеры |
| Производитель / заявитель: | Фирма "HILTI Corporation", Швейцария |
Дальномеры лазерные PD 5 (далее ╞ дальномеры) предназначены для бесконтактного измерения расстояний.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 50587-12 |
| Действует | по 04.07.2022 |
| Наименование | Дальномеры лазерные |
| Модель | PD 5 |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | a904bfde-db56-2799-d20b-ca4ae1488b97 |
| Год регистрации | 2012 |
| Общие данные | |
|---|---|
| Класс СИ | 27.01 |
| Год регистрации | 2012 |
| Страна-производитель | Лихтенштейн |
| Информация о сертификате | |
| Срок действия сертификата | 20.07.2017 |
| Номер сертификата | 47392 |
| Тип сертификата (C - серия/E - партия) | C |
| Дата протокола | Приказ 505 п. 79 от 20.07.2012 |
Производитель / Заявитель
Фирма "Hilti Corporation", ЛИХТЕНШТЕЙН
Лихтенштейн
Поверка
| Методика поверки / информация о поверке | МП РТ 1713-2012 |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 234 (97%) |
| Неуспешных поверок (СИ непригодно) | 8 (3 %) |
| Актуальность информации | 07.12.2025 |
Поверители
Скачать
|
50587-12: Описание типа
2017-50587-12.pdf
|
Скачать | 90.4 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Дальномеры лазерные PD 5 (далее - дальномеры) предназначены для
бесконтактного измерения расстояний.
Описание
Принцип действия дальномера реализует фазовый метод измерения расстояний, основанный на регистрации и сравнении фаз лазерного излучения, выходящего (из излучателя дальномера) и входящего (в приемное устройство дальномера), после его диффузного отражения от объекта измерения.
Дальномер представляет собой корпус, вмещающий оптические и электронные компоненты. В задний торец корпуса встроена откидная крышка отсека элементов электропитания. Дальность измерений зависит от отражательной способности и свойств наружной поверхности объекта измерения. Для больших расстояний, для повышения светоотражательной способности, рекомендуется пользоваться специальной мишенью, входящей в комплект дальномера по заказу.
Расстояние измеряется от исходной (нулевой) точки, которая совпадает с задним торцом корпуса дальномера.
Управление дальномером осуществляется с помощью многофункциональных двух кнопок. Результат измерений отображается на ЖК-экране.
Дальномер имеет 2 режима измерений: единичное и непрерывное. Измерение сопровождается звуковым сигналом, который может отключаться.
В эксплуатации, конструкция дальномера не предусматривает механических и электронных внешних регулировок. Ограничение доступа к внутренним регулировочным узлам обеспечивается неразборным корпусом дальномера.

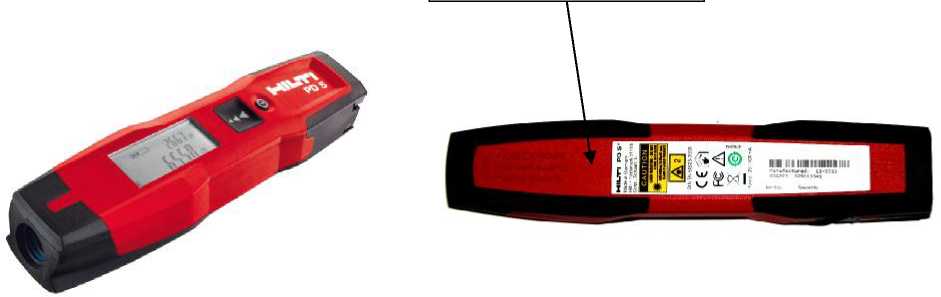

Общий вид дальномера лазерного PD 5 показан на рисунке 1.
Место нанесения знака утверждения типа
Рисунок 1
Технические характеристики
Метрологические и технические характеристики дальномеров приведены в таблице 1.
Таблица 1
|
Наименование характеристики |
Значение характеристики |
|
Диапазон измерения расстояний: - нижний предел, не более: - верхний предел, не менее: |
0,364 м 70 м |
|
СКО измерения расстояний, не более: |
(1,5 + 0,02xDx10-3) мм, где D [мм]- измеряемое расстояние |
|
Источник электропитания: |
2 батарейки типа ААА |
|
Длина волны лазерного излучения: |
635 нм* |
|
Мощность лазерного излучения, не более: |
1 мВт * |
|
Диапазон рабочих температур: |
от -10 ОС до +50 ОС |
|
Диапазон температуры хранения: |
от -30 ос до +70 ос |
|
Г абаритные размеры (Д х Ш х В), не более: |
(164 х 33 х 21) мм |
|
Масса (с батарейками): |
(0,1±0,01) кг |
* - параметры лазерного излучения соответствуют требованиям безопасности ГОСТ Р МЭК 60825-1-2009 “Безопасность лазерной аппаратуры. Классификация
оборудования, требования и руководство для потребителей” и относятся к лазерам 2 класса.
Знак утверждения типа
Знак утверждения типа средств измерений наносится типографским способом на титульный лист эксплуатационной документации и наклейкой на корпус дальномера.
Комплектность
Комплектность дальномера указана в таблице 2.
аблица 2
|
Комплект поставки |
Количество, шт. |
|
Дальномер лазерный PD 5 |
1 |
|
Батарейка типа ААА |
2 |
|
Транспортировочный чехол |
1 |
|
Мишень с отражающим покрытием PDA 50/51/52* |
1 |
|
Очки лазерные PUA* |
1 |
|
Руководство по эксплуатации на русском языке |
1 |
|
Методика поверки МП РТ 1713-2012 |
1 |
* - по заказу
Поверка
осуществляется по документу МП РТ 1713-2012 «Дальномеры лазерные PD 5. Методика поверки», утвержденному ГЦИ СИ ФБУ «Ростест-Москва» 21 марта 2012г.
Перечень основных средств поверки (эталонов), применяемых для поверки:
Набор контрольных линий (базисов), не менее трех, действительные длины которых равномерно располагаются в диапазоне измерения дальномера и определены с погрешностью не более + 0,5 мм, например: тахеометром электронным или лентой измерительной 3 разряда МИ 2060-90.
Сведения о методах измерений
Методика измерений дальномером приведена в разделе 7 «Эксплуатация» в документе «Дальномеры лазерные PD 5. Руководство по эксплуатации».
Нормативные документы
1. МИ 2060-90 «Государственная поверочная схема для средств измерений длины в диапазоне 1*10’6...50 м и длин волн в диапазоне 0,2...50 мкм»;
2. ГОСТ 8.503-84 «ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне 24.75000 м»;
3. Техническая документация фирмы «Hilti Согрогайоп» (Лихтенштейн).
Рекомендации к применению
Выполнение измерений при осуществлении геодезической и картографической деятельности.
