Комплект шаблонов КПШ
| Номер в ГРСИ РФ: | 50592-12 |
|---|---|
| Производитель / заявитель: | ОАО "Людиновский тепловозостроительный завод" (ЛТЗ), г.Людиново |
Комплект шаблонов КПШ (далее ╞ комплект шаблонов) предназначен для измерения геометрических размеров колёсных пар тягового подвижного состава железных дорог.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 50592-12 | ||||||
| Наименование | Комплект шаблонов | ||||||
| Модель | КПШ | ||||||
| Характер производства | Единичное | ||||||
| Идентификатор записи ФИФ ОЕИ | 0d23833f-4d4b-e03a-b86e-d1a872d9abc3 | ||||||
| Испытания |
|
||||||
| Год регистрации | 2012 | ||||||
| Общие данные | |
|---|---|
| Год регистрации | 2012 |
| Страна-производитель | Россия |
| Информация о сертификате | |
| Срок действия сертификата | .. |
| Номер сертификата | 47397 |
| Тип сертификата (C - серия/E - партия) | E |
| Дата протокола | Приказ 505 п. 84 от 20.07.2012 |
Производитель / Заявитель
ОАО "Людиновский тепловозостроительный завод" (ЛТЗ), РОССИЯ, г.Людиново
Россия
Поверка
| Методика поверки / информация о поверке | 8100-0000МП |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 19 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
50592-12: Описание типа
2012-50592-12.pdf
|
Скачать | 87.2 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Комплект шаблонов КПШ (далее - комплект шаблонов) предназначен для измерения геометрических размеров колёсных пар тягового подвижного состава железных дорог.
Описание
Комплект шаблонов состоит из:
- прибора для измерения расстояния от торцов предподступичных частей оси до внутренних боковых поверхностей ободьев колес (далее - шаблон Ш1);
- микрометра для измерения диаметра колес (далее - шаблон Ш2);
- прибора для измерения расстояния между внутренними гранями бандажей колесных пар (далее - шаблон Ш3);
- контрольного шаблона (далее - шаблон Ш4).

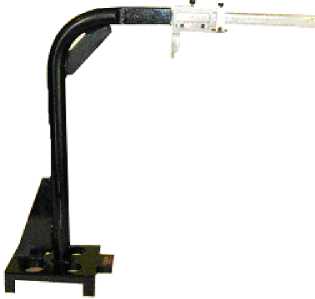

Рисунок 1 - Внешний вид шаблона Ш1

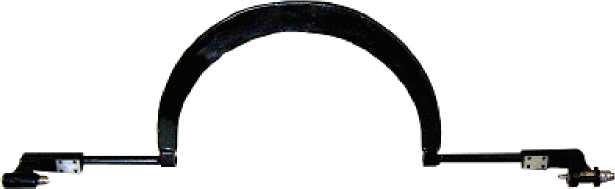

Рисунок 2 - Внешний вид шаблона Ш2
Рисунок 3- Внешний вид шаблона Ш3
Рисунок 4- Внешний вид шаблона Ш4
Технические характеристики
|
Наименование характеристик |
Значение | |||
|
Шаблон Ш1 |
Шаблон Ш2 |
Шаблон Ш3 |
Шаблон Ш4 | |
|
Диапазон измерений расстояния от торцов пред-подступичных частей оси до внутренних боковых поверхностей ободьев колес, мм |
170-190 |
_ |
_ |
_ |
|
Диапазон измерений диаметров колес, мм |
_ |
1040 1065 |
_ |
_ |
|
Диапазон измерений расстояния между внутренними гранями бандажей колесных пар, мм |
_ |
_ |
1350 1440 |
_ |
|
Пределы допускаемой абсолютной погрешности шкалы шаблона, мм |
±0,1 |
±0,1 |
±0,5 |
_ |
|
Ширина штрихов, мм, не более - шкал - нониуса |
0,3 0,3 |
_ _ |
0,3 _ |
_ _ |
|
Контрольный размер, мм |
180±1 |
_ |
_ |
180,0±0,3 |
|
Шероховатость измерительных поверхностей R:1, мкм, не более |
1,6 |
1,6 |
1,6 |
1,6 |
|
Допускаемое отклонение от перпендикулярности измерительных поверхностей, мм, не более |
0,05 |
_ |
_ |
0,05 |
|
Наименование характеристик |
Значение | |||
|
Шаблон Ш1 |
Шаблон Ш2 |
Шаблон Ш3 |
Шаблон Ш4 | |
|
Допускаемое отклонение от параллельности измерительных поверхностей, мм, не более |
_ |
_ |
0,5 |
_ |
|
Допускаемое отклонение от плоскостности измерительных поверхностей, мм, не более |
0,1 |
_ |
0,1 |
0,05 |
|
Масса, кг, не более |
6 |
6 |
4,5 |
4 |
|
Габаритные размеры (высота х длина), мм, не более |
540x560 |
370х 1265 |
120х 1540 |
180х 490 |
|
Средний срок службы, лет |
8 | |||
Условия эксплуатации:
- температура окружающего воздуха - (20 ± 5) °С;
- относительная влажность воздуха - от 30 до 80 %;
- атмосферное давление от 84,0 до 106,7 кПа.
Знак утверждения типа
Наносится на титульный лист паспорта типографским способом.
Комплектность
|
Обозначение |
Наименование |
Кол-во |
|
8590-4362 |
Прибор для измерения расстояния от торцов предподступичных частей оси до внутренних боковых поверхностей ободьев колес |
1 шт. |
|
8119-4002 |
Микрометр для измерения диаметра колес |
1 шт. |
|
8190-4411 |
Прибор для измерения расстояния между внутренними гранями бандажей колесных пар |
1 шт. |
|
8390-4100 |
Контрольный шаблон |
1 шт. |
|
8100-0000ПС |
Паспорт |
1 экз. |
|
8100-0000МП |
Методика поверки |
1 экз. |
Поверка
осуществляется в соответствии с документом по поверке «Комплект шаблонов КПШ. Методика поверки 8100-0000МП».
Перечень основных средств поверки (эталонов): меры длины концевые плоскопараллельные, номинальные значения длины мер 50-1000 мм, КТ2 и 0,5-100 мм, КТ1; штангенциркуль ШЦ-Ш-1600-0,1 по ГОСТ 166-89; линейка поверочная лекальная ЛД-1-200 по ГОСТ 8026-92.
Сведения о методах измерений
Метод измерений геометрических размеров колёсных пар тягового подвижного состава железных дорог изложен в паспорте 8100-0000ПС «Комплект шаблонов КПШ».
Нормативные документы
Техническая документация изготовителя.
Рекомендации к применению
Применяется вне сферы государственного регулирования обеспечения единства измерений.
