Толщиномеры покрытий ультразвуковые PosiTector 200
| Номер в ГРСИ РФ: | 50603-12 |
|---|---|
| Категория: | Толщиномеры |
| Производитель / заявитель: | Компания "DeFelsko Corporation", США |
Толщиномеры покрытий ультразвуковые PosiTector 200 (в дальнейшем ╞ толщиномеры покрытий) предназначены для измерения толщины покрытий на дереве, бетоне, пластмассе, композиционных материалах и т.д. Толщиномеры покрытий применяются при контроле в автомобильной, авиакосмической, мебельной промышленности, в строительстве.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 50603-12 | ||||||
| Наименование | Толщиномеры покрытий ультразвуковые | ||||||
| Модель | PosiTector 200 | ||||||
| Характер производства | Единичное | ||||||
| Идентификатор записи ФИФ ОЕИ | 510bba45-2795-b3cc-5e39-8d2065640a8d | ||||||
| Испытания |
|
||||||
| Год регистрации | 2012 | ||||||
| Общие данные | |
|---|---|
| Год регистрации | 2012 |
| Страна-производитель | США |
| Информация о сертификате | |
| Срок действия сертификата | .. |
| Номер сертификата | 47409 |
| Тип сертификата (C - серия/E - партия) | E |
| Дата протокола | Приказ 505 п. 96 от 20.07.2012 |
Производитель / Заявитель
Компания "DeFelsko Corporation", СОЕДИНЕННЫЕ ШТАТЫ
США
Поверка
| Методика поверки / информация о поверке | МП 50.Д4-12 |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 10 (71%) |
| Неуспешных поверок (СИ непригодно) | 4 (29 %) |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
50603-12: Описание типа
2012-50603-12.pdf
|
Скачать | 94.2 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Толщиномеры покрытий ультразвуковые PosiTector 200 (в дальнейшем - толщиномеры покрытий) предназначены для измерения толщины покрытий на дереве, бетоне, пластмассе, композиционных материалах и т.д. Толщиномеры покрытий применяются при контроле в автомобильной, авиакосмической, мебельной промышленности, в строительстве.
Описание
Толщиномеры покрытий являются портативными одноканальными приборами.
Принцип действия толщиномеров покрытий основан на ультразвуковом методе неразрушающего контроля. Ультразвуковая волна, генерируемая преобразователем, проникает в покрытие через контактную жидкость и отражается от любой поверхности, материал которой отличается по плотности от материала покрытия. Измерение времени прохождения ультразвуковой волны от преобразователя до границы покрытие/подложка и назад в электронном блоке толщиномера покрытий пересчитывается в показание толщины покрытия.
Конструктивно толщиномеры покрытий состоят из электронного блока и преобразователя. Управление толщиномерами покрытий производится с панели электронного блока. Результаты измерений толщины покрытий отображаются на дисплее. Фотография общего вида толщиномеров покрытий представлена на рисунке 1.

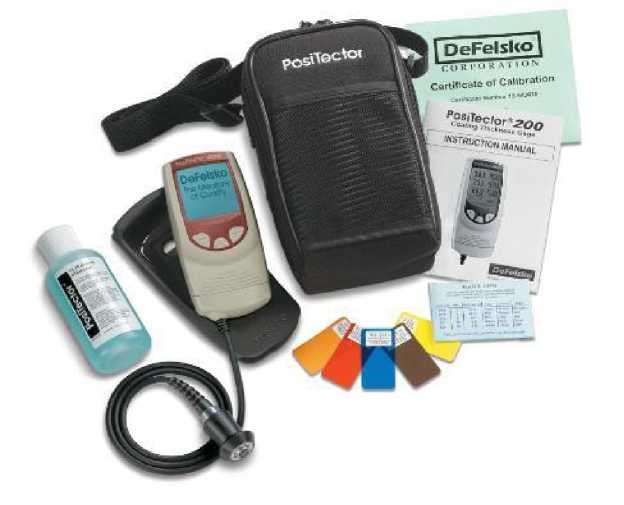

Рисунок 1 - Общий вид толщиномеров покрытий
Программное обеспечение
Программное обеспечение (ПО) толщиномеров покрытий позволяет управлять электронным блоком, изменять настройки, управлять сбором и анализом данных.
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «A» согласно МИ 3286-2010.
Идентификационные признаки ПО соответствуют данным, приведенным в таблице 2.
Таблица 2
|
Наименование ПО |
Идентификационное наименование ПО |
Номер версии (идентификационный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентикатор а ПО |
|
Программа |
200В Std |
4.21 |
* |
— |
- ПО прошивается в память прибора при изготовлении. Доступ к файловой системе имеют
исключительно сервисные инженеры фирмы-производителя.
Технические характеристики
Таблица 3
|
Наименование характеристики |
Значение |
|
Диапазон измерений толщины покрытий (преобразователь типа В), мкм |
От 13 до 1000 |
|
Пределы допускаемой абсолютной погрешности измерения толщины покрытий, мкм: - в диапазоне толщин покрытий от 13 до 50 мкм включительно; - в диапазоне толщин покрытий от 50 до 1000 мкм |
± 7 ± (0,03 • Н + 2), где Н - толщина измеряемого покрытия, мкм |
|
Разрешение, мкм |
1 |
|
Питание осуществляется от трех батареи типа ААА с напряжением, В |
4,5 |
|
Габаритные размеры электронного блока, длина х ширина х высота, мм, не более |
146 х 64 х 31 |
|
Масса электронного блока без батарей питания, кг, не более |
0,16 |
|
Условия эксплуатации: Температура окружающей среды, оС Относительная влажность воздуха при температуре 25 оС, % |
От 0 до 40 От 20 до 90 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом и на заднюю панель электронного блока толщиномера покрытий способом наклеивания этикетки.
Комплектность
Таблица 4
|
№ п.п |
Наименование и условное обозначение |
Количество |
|
1. |
Электронный блок |
1 шт. |
|
2. |
Преобразователь типа В |
1 шт. |
|
3. |
Контактная жидкость |
1 флакон |
|
4. |
Настроечные образцы толщины покрытий |
1 комплект |
|
5. |
Защитный резиновый чехол с зажимом для ремня |
1 шт. |
|
6. |
Нейлоновый кейс с наплечным ремнем |
1 шт. |
|
7. |
Руководство по эксплуатации |
1 экз. |
|
8. |
Методика поверки |
1 экз. |
Поверка
осуществляется согласно методике поверки «ГСИ. Толщиномеры покрытий ультразвуковые PosiTector 200. Методика поверки. МП 50.Д4-12», утвержденной ГЦИ СИ ФГУП «ВНИИОФИ» в мае 2012 года.
Основные средства поверки:
1. Меры из комплекта мер толщины покрытий Elcometer 990 в диапазоне толщин от 13 до 1000 мкм. Номер Госреестра СИ 37535-08.
Сведения о методах измерений
Используются для прямых измерений в соответствии с методиками приведенными в руководстве по эксплуатации: «Руководство по эксплуатации ультразвукового толщиномера покрытий PosiTector 200».
Нормативные документы
Техническая документация компании DeFelsko Corporation, США.
Рекомендации к применению
При выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
