Трансформаторы тока ARM4/N3F
| Номер в ГРСИ РФ: | 50604-12 |
|---|---|
| Категория: | Трансформаторы |
| Производитель / заявитель: | Фирма "Schneider Electric Industries SAS", Франция |
Трансформаторы тока ARM4/N3F (в дальнейшем ╞ трансформаторы) предназначены для масштабного преобразования тока и передачи сигнала измерительной информации для электрических измерительных приборов, устройств защиты и сигнализации в электрических цепях переменного тока частотой 50 Гц.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 50604-12 |
| Действует | по 07.06.2027 |
| Наименование | Трансформаторы тока |
| Модель | ARM4/N3F |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 4549d340-ef9d-c37e-f618-26e30b6dab6e |
| Год регистрации | 2012 |
| Общие данные | |
|---|---|
| Класс СИ | 34.01.01 |
| Год регистрации | 2012 |
| Страна-производитель | Италия |
| Информация о сертификате | |
| Срок действия сертификата | 20.07.2017 |
| Номер сертификата | 47410 |
| Тип сертификата (C - серия/E - партия) | C |
| Дата протокола | Приказ 505 п. 97 от 20.07.2012 |
Производитель / Заявитель
Фирма "Schneider Electric S.p.A.", Италия
Италия
Поверка
| Методика поверки / информация о поверке | ГОСТ 8.217-2003 |
| Межповерочный интервал / Периодичность поверки |
8 лет
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 90 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
50604-12: Описание типа
2017-50604-12.pdf
|
Скачать | 90 КБ | |
|
50604-12: Методика поверки
2022-mp50604-12.pdf
|
Скачать | 68.3 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Трансформаторы тока ARM4/N3F (в дальнейшем - трансформаторы) предназначены для масштабного преобразования тока и передачи сигнала измерительной информации для электрических измерительных приборов, устройств защиты и сигнализации в электрических цепях переменного тока частотой 50 Гц.
Описание
Принцип действия трансформатора заключается в том, что токи в первичной и вторичной обмотках обратно пропорциональны числу витков этих обмоток.
Трансформаторы тока ARM4/N3F являются трансформаторами с литой изоляцией, выполненной из эпоксидного компаунда. Эпоксидное литье выполняет одновременно функцию изолятора и несущей конструкции.
Трансформаторы тока ARM4/N3F конструктивно являются опорными трансформаторами тока.
Трансформаторы ARM4/N3F применяются в составе комплектных распределительных устройств (КРУ) в сетях напряжением 6, 10, 15, 20 кВ.
Климатическое исполнение УХЛ 3.1 по ГОСТ 15150 с расширенным до минус 45°С температурным диапазоном.

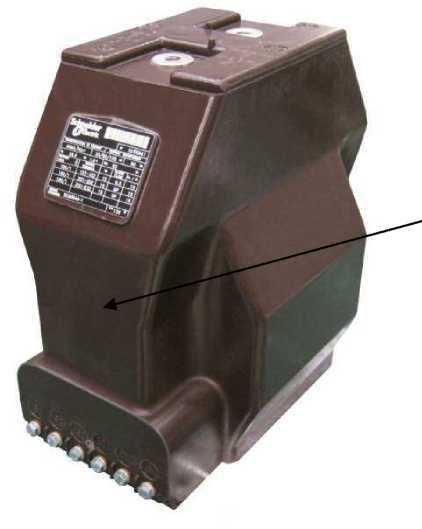

Общий вид трансформаторов представлен на рис. 1. Клеймение трансформаторов после поверки осуществляется в виде наклейки на стенку корпуса.
Технические характеристики
Основные технические характеристики трансформаторов тока ARM4/N3F приведены в таблице 1.
|
Характеристика |
Значение |
Примечание |
|
Наибольшее рабочее напряжение трансформатора, кВ |
7,2; 12; 17,5; 24 | |
|
Частота переменного тока, Гц |
50 | |
|
Номинальный первичный ток, А |
от 5 до 800 | |
|
Номинальный вторичный ток, А |
1 или 5 | |
|
Количество вторичных обмоток |
3 | |
|
Номинальный класс точности: - измерительных обмоток - обмоток для защиты |
0,2; 0,2S; 0,5; 0,5S; 1 5Р |
Соотношение классов точности и номинальных вторичных нагрузок указано в паспорте и на табличке конкретного трансформатора |
|
Номинальная вторичная нагрузка, В^А - вторичная обмотка (измерение) - вторичная обмотка (защита) |
1 - 50 1 - 50 | |
|
Номинальная предельная кратность вторичной обмотки (для защиты) |
10; 15; 20; 30 |
В зависимости от исполнения |
|
Номинальный коэффициент безопасности вторичной обмотки (для измерения) |
5; 10 | |
|
Ток односекундной термической стойкости 11т, кА, не более |
50 | |
|
Г абаритные размеры, не более, мм (длина х ширина х высота) |
291 х 198 х 295 | |
|
Масса трансформатора не более, кг |
28 |
Знак утверждения типа
Знак утверждения типа наносится на корпус трансформатора в виде наклейки и на титульный лист паспорта типографским способом.
Комплектность
1 Трансформатор тока 1 шт.;
2 Паспорт 1 экз.
Поверка
осуществляется по ГОСТ 8.217-2003 «ГСИ Трансформаторы тока. Методика поверки».
Основные средства поверки:
- эталонный трансформатор И512, КТ 0,05 (0,5 - 3000)А, 1 и 5 А;
- прибор сравнения КТ.01, ПГ (0,001 : 1,0)%, (0,1 :20) мин.
Сведения о методах измерений
Отсутствуют
Нормативные документы
ГОСТ 7746-2001 ГСИ Трансформаторы тока. Общие технические условия.
ГОСТ 8.217-2003 Трансформаторы тока. Методы и средства поверки.
МЭК 60044-1-2003 Трансформаторы измерительные. Часть 1. Трансформаторы тока.
Техническая документация фирмы-изготовителя.
Рекомендации к применению
выполнение государственных учетных операций, осуществление торговли и товарообменных операций.
Другие Трансформаторы
