Трансформаторы напряжения VR модификаций VRQ3n/S2, VRQ3n/S3, VRC1/S1F
| Номер в ГРСИ РФ: | 50606-12 |
|---|---|
| Категория: | Трансформаторы |
| Производитель / заявитель: | Фирма "Schneider Electric Industries SAS", Франция |
Трансформаторы напряжения VR модификаций VRQ3n/S2; VRQ3n/S3; VRC1/S1F (в дальнейшем ╞ трансформаторы VR) являются масштабными преобразователями напряжения и предназначены для выработки сигнала измерительной информации для электрических измерительных приборов, устройств защиты и сигнализации вэлектрических системах переменного тока частотой 50 Гц.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 50606-12 |
| Действует | по 07.06.2027 |
| Наименование | Трансформаторы напряжения |
| Модель | VR модификаций VRQ3n/S2, VRQ3n/S3, VRC1/S1F |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 4dbd3ef9-2e98-3f6a-e0a4-72fc1ee93968 |
| Год регистрации | 2012 |
| Общие данные | |
|---|---|
| Класс СИ | 34.01.02 |
| Год регистрации | 2012 |
| Страна-производитель | Италия |
| Информация о сертификате | |
| Срок действия сертификата | 20.07.2017 |
| Номер сертификата | 47412 |
| Тип сертификата (C - серия/E - партия) | C |
| Дата протокола | Приказ 505 п. 99 от 20.07.2012 |
Производитель / Заявитель
Фирма "Schneider Electric S.p.A.", Италия
Италия
Поверка
| Методика поверки / информация о поверке | ГОСТ 8.216-88 |
| Межповерочный интервал / Периодичность поверки |
8 лет
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 801 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
50606-12: Описание типа
2019-50606-12.pdf
|
Скачать | 123.4 КБ | |
|
50606-12: Методика поверки
2021-mp50606-12.pdf
|
Скачать | 68.8 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Трансформаторы напряжения VR модификаций VRQ3n/S2; VRQ3n/S3; VRC1/S1F (в дальнейшем - трансформаторы VR) являются масштабными преобразователями напряжения и предназначены для выработки сигнала измерительной информации для электрических измерительных приборов, устройств защиты и сигнализации в электрических системах переменного тока частотой 50 Гц.
Описание
Принцип действия трансформаторов VR основан на масштабном преобразовании напряжения с целью передачи сигнала измерительной информации различным приборам. Трансформаторы напряжения VR являются трансформаторами с литой изоляцией, выполненной из эпоксидного компаунда. Эпоксидное литье выполняет одновременно функцию изолятора и несущей конструкции . В зависимости от конкретных параметров трансформаторы напряжения VR выпускаются в 3-х модификациях, отличающихся в основном значениями номинальной вторичной нагрузки и возможностью подключения к линейному или фазному напряжениям. Трансформаторы VR применяются в составе комплектных распределительных устройств (КРУ) для работы в условиях умеренного климата.
Климатическое исполнение УХЛ 3.1 по ГОСТ 15150-69 с расширенным до минус 45 °С температурным диапазоном.

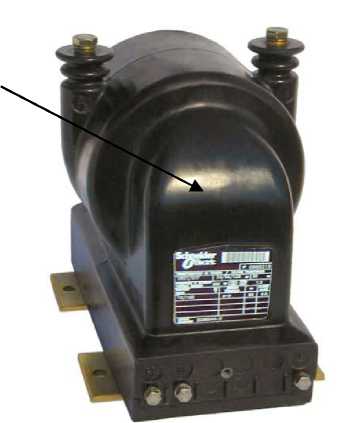

Общий вид трансформаторов VR с указанием мест нанесения знака поверки представлен на рисунке 1. Пломбирование трансформаторов VR не предусмотрено.
Место нанесения знака поверки
б) модификация VRC1/S1F
Рисунок 1 - Общий вид трансформаторов напряжения VR
а) модификации VRQ3n/S2 и VRQ3n/S3
Программное обеспечение отсутствует.
Технические характеристики
Основные метрологические и технические характеристики трансформаторов VR модификаций VRQ3n/S2; VRQ3n/S3; VRC1/S1F приведены в таблице 1.
Таблица 1 - Основные метрологические и технические характеристики
|
Наименование характеристики |
Значение для модификации | ||||||
|
VRQ3n/S2 |
VRQ3n/S3 |
VRC1/S1F | |||||
|
Номинальное напряжение первичной обмотки, кВ |
от 2/^3 до 20/^3 |
от 5,5 до 15 | |||||
|
Наибольшее рабочее напряжение, кВ |
7,2; 12; 17,5; 24 |
7,2; 12; 17,5 | |||||
|
Частота переменного тока, Гц |
50 | ||||||
|
Номинальное напряжение вторичной обмотки, В* |
от 100/^3 до 200/^3 или от 100/3 до 200/3 или от 100 до 200 |
от 100/^3 до 200/^3 или от 100/3 до 200/3 |
от 100 до 220 | ||||
|
Количество вторичных обмоток |
2 |
3 |
1 или 2 | ||||
|
Класс точности вторичных обмоток**: - для измерений - для защиты |
0,2 3Р |
0,5 3Р |
1 3Р |
0,2 3Р |
0,5 3Р |
0,2 3Р |
0,5 3Р |
|
Номинальная вторичная нагрузка, В-А***: - для измерений - для защиты |
от 1 до 30 от 1 до 50 |
от 1 до 75 от 1 до 50 |
от 1 до 100 от 1 до 50 |
от 1 до 15 от 1 до 50 |
от 1 до 30 от 1 до 50 |
от 1 до 75 от 1 до 75 | |
|
Габаритные размеры (длинахширинах высота), мм, не более |
297x158x245 |
297x158x245 |
297x195x235 | ||||
|
Масса трансформатора, кг, не более |
21 |
21 |
23 | ||||
|
Климатическое исполнение и категория размещения по ГОСТ 15150-69 (диапазон рабочих температур, °С) |
УХЛ 3.1 (от -45 до +40) | ||||||
* В зависимости от назначения вторичной обмотки (вторичная обмотка для измерения и (или) защиты, вторичная обмотка остаточного напряжения).
* * Соотношения классов точности и номинальных нагрузок указано в паспорте и на табличке конкретного трансформатора.
* ** В зависимости от исполнения.
Знак утверждения типа
наносится на корпус трансформатора VR в виде наклейки и на титульный лист паспорта типографским способом.
Комплектность
Таблица 2 - Комплектность трансформаторов VR
|
Наименование |
Количество |
|
Трансформатор напряжения VR модификации VRQ3n/S2 или VRQ3n/S3 или VRC1/S1F |
1 шт. |
|
Паспорт |
1 экз. |
Поверка
осуществляется по документу ГОСТ 8.216-2011 «ГСИ. Трансформаторы напряжения. Методика поверки».
Основные средства поверки:
- преобразователь напряжения измерительный высоковольтный емкостной масштабный ПВЕ-110 (регистрационный номер в Федеральном информационном фонде 32575-06);
- прибор электроизмерительный многофункциональный Энергомонитор-3.3 КМ (регистрационный номер в Федеральном информационном фонде 52854-13);
- магазин нагрузок МР3025 (регистрационный номер в Федеральном информационном фонде 22808-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) в паспорт и на корпус трансформатора VR, как показано на рисунке 1.
Сведения о методах измеренийНормативные документы
ГОСТ 1983-2015 Трансформаторы напряжения. Общие технические условия
ГОСТ 8.216-2011 ГСИ. Трансформаторы напряжения. Методика поверки
Техническая документация изготовителя
