Трансформаторы напряжения EPR 20Z
| Номер в ГРСИ РФ: | 50607-12 |
|---|---|
| Категория: | Трансформаторы |
| Производитель / заявитель: | Фирма "Wattsud, L.E.P. S.p.A.", Италия |
Трансформаторы напряжения EPR 20Z (далее по тексту ╞ трансформаторы напряжения) предназначены для контроля и передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Информация по Госреестру
| Основные данные | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 50607-12 | ||||||||||||
| Наименование | Трансформаторы напряжения | ||||||||||||
| Модель | EPR 20Z | ||||||||||||
| Характер производства | Единичное | ||||||||||||
| Идентификатор записи ФИФ ОЕИ | 88d1b9d1-ebd3-dc91-729f-6eed7016e0f9 | ||||||||||||
| Испытания |
|
||||||||||||
| Год регистрации | 2012 | ||||||||||||
| Общие данные | |
|---|---|
| Класс СИ | 34.01.02 |
| Год регистрации | 2012 |
| Страна-производитель | Италия |
| Информация о сертификате | |
| Срок действия сертификата | .. |
| Номер сертификата | 47319 |
| Тип сертификата (C - серия/E - партия) | E |
| Дата протокола | Приказ 505 п. 100 от 20.07.2012 |
Производитель / Заявитель
Фирма "Wattsud, L.E.P. S.p.A.", ИТАЛИЯ
Италия
Поверка
| Методика поверки / информация о поверке | ГОСТ 8.216-88 |
| Межповерочный интервал / Периодичность поверки |
4 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 9 (50%) |
| Неуспешных поверок (СИ непригодно) | 9 (50 %) |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
50607-12: Описание типа
2012-50607-12.pdf
|
Скачать | 146.1 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Трансформаторы напряжения EPR 20Z (далее по тексту - трансформаторы напряжения) предназначены для контроля и передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Описание
Трансформаторы напряжения EPR 20Z выполнены в виде опорной конструкции. Корпус трансформаторов напряжения выполнен из компаунда на основе эпоксидной смолы, который является главной изоляцией и обеспечивает защиту обмоток от механических и климатических воздействий.
Трансформаторы напряжения имеют две основные измерительные вторичные обмотки. Высоковольтный вывод первичной обмотки расположен на верхней поверхности корпуса трансформаторов и выполнен в виде контакта с резьбой М10. Выводы вторичных обмоток и заземляемый вывод первичной обмотки выполнены в виде болтов М6 и расположены в нижней части трансформаторов в клеммной коробке, закрепленной на основании и закрытой съемной крышкой. Для крепления в месте установки на опорной поверхности трансформаторов имеются отверстия под болты М10.
По способу защиты человека от поражения электрическим током трансформаторы относятся к классу «1» и предназначены для установки в недоступных местах.

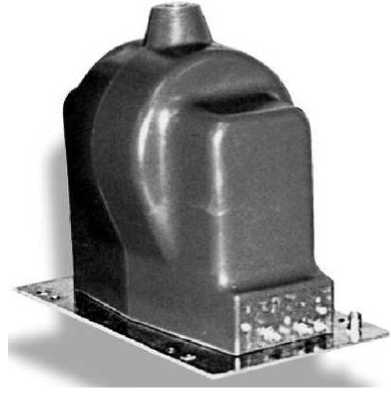

Рисунок 1 - Фотография общего вида трансформаторов напряжения EPR 20Z
Технические характеристики
Основные метрологические и технические характеристики трансформаторов напряжения
EPR 20Z представлены в таблице 1.
Таблица 1 - Основные метрологические и технические характеристики трансформаторов напряжения EPR 20Z
|
Характеристика |
Значение |
|
Номинальное напряжение первичной обмотки, кВ |
10,5/^3 |
|
Номинальное напряжение вторичной обмотки, В |
100/\3 |
|
Номинальная частота, Гц |
50 |
Окончание таблицы 1
|
Характеристика |
Значение |
|
Класс точности вторичных обмоток |
0,2 |
|
Номинальная мощность вторичных обмоток, ВА |
20 |
|
Габаритные размеры (длинахширинахвысота), мм, не более |
385х200х300 |
|
Масса, кг, не более |
45 |
|
Климатическое исполнение по ГОСТ 15150-69 |
У3 |
Знак утверждения типа
Знак утверждения типа наносят на табличку технических данных трансформатора методом трафаретной печати и на титульный лист паспорта типографским способом.
Комплектность
В комплект поставки входят:
- трансформатор напряжения EPR 20Z 3 шт.
- паспорт 3 экз.
Поверка
осуществляется по ГОСТ 8.216-88 «ГСИ. Трансформаторы напряжения. Методика поверки».
Перечень основных средств, применяемых при поверке:
- трансформатор напряжения измерительный лабораторный НЛЛ-15
номинальное напряжение первичной обмотки, кВ: от 3 до 16
номинальное напряжение вторичной обмотки, В: 100; 100/^3
класс точности: 0,05
- прибор сравнения КНТ-03
предел измерения значения вторичного напряжения, В: 199,9;
предел измерения погрешности напряжения, %: 19,99;
предел измерения угловой погрешности, угловых мин: ± 1999
- магазин нагрузок МР 3025
номинальные величины нагрузки, В^А: от 1,25 до 200
Сведения о методах измерений
Методы измерений с помощью трансформаторов напряжения EPR 20Z указаны в паспорте.
Нормативные документы
ГОСТ 7746-2001 «ГСИ. Трансформаторы тока. Общие технические условия».
ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».
Техническая документация фирмы-изготовителя.
Рекомендации к применению
- выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
