Стенды измерительные тормозные роликовые RB 3700

Назначение

Стенды измерительные тормозные роликовые RB 3700 предназначены для измерений:

- тормозной силы ;

- скорости движения.

Стенды измерительные тормозные роликовые RB 3700 могут применяться при проведении статических и динамических испытаний тормозных систем автотранспортных средств на соответствие заданным техническим требованиям после сборки на автомобильных заводах или при испытаниях автомобилей в научно-исследовательских и диагностических центрах.

Описание

При измерениях в основу работы стендов измерительных тормозных роликовых RB 3700 положен принцип обратимости движения. Испытуемый автомобиль устанавливается неподвижно, а «дорога» движется с заданной скоростью. Роль дороги выполняют четыре пары опорных роликов, на которые устанавливаются колеса обеих осей автомобиля. Каждая пара опорных роликов приводится во вращение от асинхронного двигателя и имитирует движение автотранспортного средства с заданной оператором скоростью.

Основными компонентами измерительной схемы стендов измерительных тормозных роликовых RB 3700 являются четыре асинхронных двигателя переменного трехфазного тока с векторным регулированием. В процессе регулирования происходит непрерывный процесс измерения количества электрической энергии, отбираемой от питающей сети или возвращаемой в эту сеть. При помощи преобразователя частоты двигатели в индивидуальном порядке автоматически переключаются на моторный («приводной») или генераторный («тормозящий») режим. При этом промежуточный контур постоянного тока обеспечивает обмен энергией между «приводными» и «тормозящими» режимами работы двигателей стенда.

В зависимости от скорости автотранспортного средства (скорости, измеряемой на его колесах) в стенде реализованы два принципа проведения испытаний - статический и динамический. При этом стенд позволяет проводить измерения различных компонентов автотранспортного средства на постоянных и переменных скоростях.

При статических испытаниях (имитация низких скоростей движения автотранспортного средства) проводятся измерения параметров тормозной и антиблокировочной систем автотранспортного средства.

В динамическом режиме работы опорные ролики стенда могут приводиться в движение через колеса от двигателя автотранспортного средства. В этом режиме происходит измерение скорости движения автотранспортного средства.

Конструктивно стенды измерительные тормозные роликовые RB 3700 выполнены из следующих основных агрегатов и узлов:

- несущая рама со стальным основанием;

- система роликов с электродвигателями (передний мост);

- система ходовых роликов с электродвигателями (задний мост);

- вспомогательные электромеханические устройства обеспечения курсовой и боковой устойчивости автомобиля;

- вспомогательные электромеханические устройства, обеспечивающие въезд-выезд автомобиля;

- устройство экологической защиты;

- системы и устройства управления стендом.

Технические характеристики

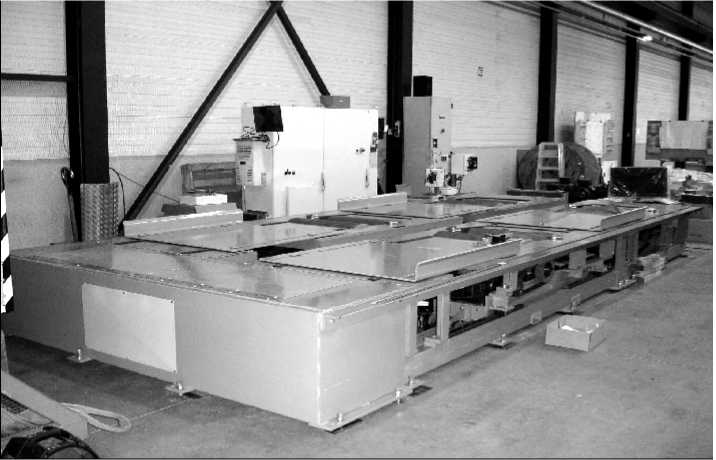

Общий вид стендов измерительных тормозных роликовых RB 3700

Программное обеспечение

Программное обеспечение разработано специально для стендов измерительных тормозных

роликовых RB 3700 и служит для управления их функциональными возможностями, а также для отображения результатов измерений.

Встроенная в программное обеспечение процедура калибровки измерительной системы и дополнительно приобретаемое калибровочное приспособление позволяют оперативно сохранять и обновлять информацию об основных параметрах измерительной системы стендов измерительных тормозных роликовых RB 3700.

Программное обеспечение зарегистрировано как интеллектуальная собственность фирмы «BEP Europe NV», Бельгия и защищено от несанкционированного доступа электронными ключами и паролями различных уровней доступа и соответствует уровню защиты «А» в соответствии с МИ 3286-2010.

Знак утверждения типа

наносится на приборную стойку стендов измерительных тормозных роликовых RB 3700 методом наклеивания и на титульный лист руководства по эксплуатации методом печати.

Комплектность

- стенд измерительный тормозной роликовый RB 3700 в комплекте    - 1 шт.;

- комплект принадлежностей и приспособлений                      - 1 компл.;

- руководство по эксплуатации                                       - 1 экз.;

- методика поверки                                                     - 1 экз.;

- набор калибровочных приспособлений                             - 1 компл.

Поверка

осуществляется по документу МП АПМ 03-12 «Стенды измерительные тормозные роликовые RB 3700. Методика поверки», ГЦИ СИ ООО «Автопрогресс-М» в 2012 г.

Перечень основных средств поверки (эталонов):

- динамометр образцовый 2-го разряда по ГОСТ Р8.663-2009, верхний предел измерения до 10,0 кН, Пределы допускаемой погрешности - ± 0,46 %;

- тахометр электронный, тип АТТ 6000, (5^99999) мин-1, ±0,1%+1, ГОСТ 21339-82;

- рулетка измерительная металлическая (0^5000) мм, КТ 3, ГОСТ 7502-98.

Сведения о методах измерений

Методика выполнения измерений приведена в документе «Стенды измерительные тормозные роликовые RB 3700. Руководство по эксплуатации».

Нормативные документы

1. «Технический регламент о безопасности колесных транспортных средств», утвержденный постановлением Правительства РФ от 10 сентября 2009 г. № 720;

2. Приказ Министерства промышленности Российской Федерации от 06 декабря 2011 г. №1677;

3. ГОСТ  Р  41.13-99  «Единообразные  предписания,  касающиеся  официального

утверждения транспортных средств категорий m, n и о в отношении торможения»;

4. ГОСТ  Р  41.13-Н  «Единообразные  предписания,  касающиеся  официального

утверждения легковых автомобилей в отношении торможения»;

5. ГОСТ Р 51709-2001. «Автотранспортные средства. Требования безопасности к техническому состоянию и методы проверки»

Рекомендации к применению

- выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям;

- осуществление мероприятий государственного контроля (надзора).
