Генераторы сигналов специальной формы АНР

Назначение

Генераторы сигналов специальной формы серии АНР предназначены для генерирования сигналов электрического напряжения специальной формы.

Описание

Основная область применения генераторов сигналов специальной формы серии АНР (далее - генераторы) - исследование и настройка радиотехнических и электротехнических устройств в лабораторных условиях.

Генераторы построены на принципе прямого цифрового синтеза волны напряжения заданной формы из хранимых в памяти цифровых массивов. Формируемый сигнал воспроизводится чтением из памяти массива данных, по которому цифро-аналоговый преобразователь (ЦАП) изменяет значения напряжения на выходе генератора.

Для получения точных значений частоты генерируемых сигналов используется опорный кварцевый генератор и синтезатор, формирующий сетку частот, переключением между которыми формируются временные характеристики выходного сигнала. Для всех видов сигнала предусмотрена возможность смещения по постоянному напряжению.

Генераторы имеют 14 модификаций: АНР-1011, АНР-1016, АНР-1021, АНР-1025, АНР-1031, АНР-1035, АНР-1041, АНР-1105, АНР-1110, АНР-1115, АНР-1120, АНР-1150, АНР-1180, АНР-1250 под торговой маркой АКТАКОМ, различающихся между собой числом каналов, формами, диапазонами и погрешностями выходного сигнала. Все модификации генерируют напряжение синусоидальной и прямоугольной формы, пачки импульсов, имеют частотные модуляцию и свипирование, встроенный частотомер.

В зависимости от модификации, генераторы имеют дополнительные функции:

- генерация сигнала произвольной формы (только АНР-1016, АНР-1025, АНР-1035);

- генерация однократных импульсов, амплитудная модуляция, частотная манипуляция, свипирование по амплитуде (все модификации, кроме АНР-1105, АНР-1110, АНР-1120);

- фазовая и широтно-импульсная модуляция (только АНР-1016, АНР-1025, АНР-1035);

- амплитудная и фазовая манипуляция (только АНР-1011, АНР-1021, АНР-1031, АНР-1041, АНР-1115, АНР-1150, АНР-1180, АНР-1250);

Конструктивно генераторы выполнены в едином корпусе из пластмассы, на передней панели которого расположены жидкокристаллический цветной дисплей, кнопки управления, ручка регулировки, кнопка включения, выходные разъемы каналов, выходной разъем синхронизации, входной разъем встроенного частотомера (для АНР-1016, АНР-1025, АНР-1035), интерфейс USB-host (кроме АНР-1115, АНР-1150, АНР-1180, АНР-1250). На задней панели расположены разъемы: модулирующего сигнала, внешней манипуляции (для АНР-1115, АНР-1150, АНР-1180, АНР-1250), частотомера (кроме АНР-1016, АНР-1025, АНР-1035), внешнего тактирования 10 МГц (для АНР-1016, АНР-1025, АНР-1035), усилителя мощности (для АНР-1011, АНР-1021, АНР-1031, АНР-1041), интерфейсы USB-device и RS232 (для АНР-1016, АНР-1025, АНР-1035, АНР-1115, АНР-1150, АНР-1180, АНР-1250),

лист № 2

всего листов 7 входной разъем сигнала запуска (для АНР-1016, АНР-1025, АНР-1035, АНР-1115, АНР-1150, АНР-1180, АНР-1250), разъем сетевого кабеля.

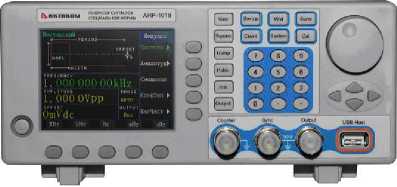

АНР-1016, АНР-1025, АНР-1035

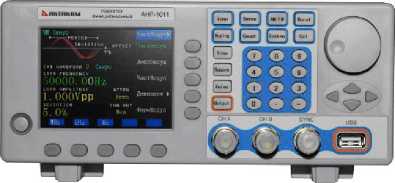

АНР-1011, АНР-1021, АНР-1031, АНР-1041

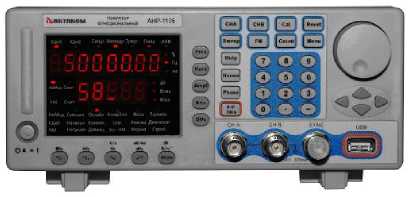

АНР-1105, АНР-1110, АНР-1120

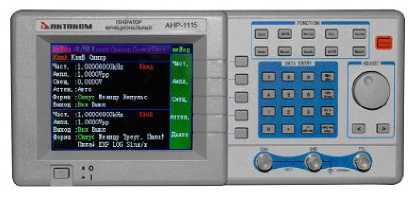

АНР-1115, АНР-1150, АНР-1180, АНР-1250

Рисунок 1. Фотографии общего вида генераторов.

Рисунок 2. Схема пломбирования генераторов.

Место пломбирования

Программное обеспечение

Встроенное ПО реализовано аппаратно и является метрологически значимым. Метрологические характеристики нормированы с учетом влияния ПО.

Таблица 1 - Идентификационные данные программного обеспечения

Программное обеспечение занесено в постоянное запоминающее устройство генератора и пользователю недоступно, средства для программирования или изменения метрологически значимых функций отсутствуют.

Программное обеспечение может быть установлено или переустановлено только на предприятии-изготовителе с использованием специальных технических устройств.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «А» в соответствии с МИ 3286-2010.

Технические характеристики

Таблица 2 - Форма выходного сигнала

Таблица 3 - Частотные характеристики канала А

Обозначения   FycT - установленное значение частоты.

е.м.р. - единица младшего разряда.

Таблица 4 - Амплитудные характеристики канала А

Обозначения   UycT - установленный уровень выходного напряжения

иуст.см — установленное напряжение смещения Вп-п - размах напряжения от пика до пика

Таблица 5 - коэффициенты гармоник и импульсные характеристики канала А

Таблица 6 - Частотные характеристики канала Б

Обозначения    Fyct - установленное значение частоты.

е.м.р. - единица младшего разряда.

Таблица 7 - Амплитудные характеристики канала Б, высокий выходной импеданс

Обозначение

Вп-п - размах напряжения от пика до пика

Таблица 8. Технические характеристики

Знак утверждения типа

Знак утверждения типа наносят типографским способом на обложку руководства по

эксплуатации и на корпус генераторов в виде наклейки.

Комплектность

1. Генератор...................................................................................................................1 шт.

2. Кабель BNC...............................................................................................................1 шт.

3. Измерительный кабель генератора .........................................................................1 шт.

4. Шнур питания ...........................................................................................................1 шт.

5. Руководство по эксплуатации (включая методику поверки).............................. 1 экз.

6. Упаковочная тара......................................................................................................1 шт.

Поверка

осуществляется по документу «Генераторы сигналов специальной формы серии АНР. Методика поверки», утвержденным ГЦИ СИ ФГУП «ВНИИМС» 11 мая 2012 г.

Основные средства поверки: осциллограф цифровой LeCroy WAVE JET 352 (Полоса пропускания 0-500 МГц, коэффициент развёртки КР =500 пс -50 с/дел., погрешность ± 10x10’6 КР; коэффициент отклонения КО = 2 мВ-10 В/дел., погрешность ±(1,5x10-2xU+0,5x10-2x8 КО), Вольтметр универсальный В7-54 (напряжение постоянного тока U от 0 до ± 1000 В, погрешность ±(1,5x10-5xU + 2 е. м. р.), переменного тока 10 Гц - 1 МГц от 0 до ± 700, погрешность ±(1,5x10-4xU+100 е. м. р.); измеритель нелинейных искажений С6-12 (коэффициент гармоник Кгд = 0,01 - 100 %, погрешность ± (0,06 Кгд + 0,05).

Сведения о методах измерений

Методики (методы) измерений приведены в руководствах по эксплуатации генераторов.

Нормативные документы

1. ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия».

2. Техническая документация фирмы изготовителя.

Рекомендации к применению

Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
