Машина универсальная испытательная трехзонная LFM-600/200/150
| Номер в ГРСИ РФ: | 50633-12 |
|---|---|
| Производитель / заявитель: | Фирма "Walter + Bai AG", Швейцария |
Машина универсальная испытательная трехзонная LFM-600/200/150 (далее ╞ машина) предназначена для одновременных измерений силы и деформации образцов при механических испытаниях металлов, пластмасс, резины, дерева, целлюлозы, бумаги и других материалов на растяжение, сжатие и изгиб.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 50633-12 | ||||||
| Наименование | Машина универсальная испытательная трехзонная | ||||||
| Модель | LFM-600/200/150 | ||||||
| Характер производства | Единичное | ||||||
| Идентификатор записи ФИФ ОЕИ | b8aeb6c3-3477-34aa-fae6-1702a88fce50 | ||||||
| Испытания |
|
||||||
| Год регистрации | 2012 | ||||||
| Общие данные | |
|---|---|
| Год регистрации | 2012 |
| Страна-производитель | Швейцария |
| Информация о сертификате | |
| Срок действия сертификата | .. |
| Номер сертификата | 47439 |
| Тип сертификата (C - серия/E - партия) | E |
| Дата протокола | Приказ 510 п. 27 от 23.07.2012 |
Производитель / Заявитель
Фирма "Walter + Bai AG", ШВЕЙЦАРИЯ
Швейцария
Поверка
| Методика поверки / информация о поверке | МП 68-261-2011 |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 10 (91%) |
| Неуспешных поверок (СИ непригодно) | 1 (9 %) |
| Актуальность информации | 14.12.2025 |
Поверители
Скачать
|
50633-12: Описание типа
2012-50633-12.pdf
|
Скачать | 104.2 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Машина универсальная испытательная трехзонная LFM-600/200/150 (далее - машина) предназначена для одновременных измерений силы и деформации образцов при механических испытаниях металлов, пластмасс, резины, дерева, целлюлозы, бумаги и других материалов на растяжение, сжатие и изгиб.
Описание
Принцип действия машины заключается в одновременном измерении силы и деформации образцов с постоянной заданной скоростью. Сила, приложенная к образцу, преобразуется тензорезисторным датчиком в электрический сигнал, который через соединительный кабель передается в электронный блок управления. Тензорезисторный датчик силы с электронным блоком и компьютером являются силоизмерителем. Измеритель перемещений имеет оптический преобразователь, регистрирующий вращение ротора электродвигателя привода, которое определяет перемещение подвижной траверсы. Количество электрических импульсов от оптического преобразователя, передаваемых в компьютер, пропорционально перемещению подвижной траверсы, а количество импульсов в единицу времени - ее скорости. Измеренные значения усилия и деформации отображаются на дисплее.
Машина состоит из основания, на котором закреплена рама с тремя подвижными и тремя неподвижными траверсами. Подвижные траверсы перемещаются по направляющей колонне с помощью шариковинтовой пары. Винт шариковинтовой пары приводится во вращение с помощью электродвигателя, расположенного в основании машины. Скорость перемещения подвижных траверс регулируется с помощью электронного блока управления.
Испытываемый образец устанавливается в захватах между подвижной и неподвижной траверсами. Датчик силы размещен на неподвижной траверсе.
Измерения деформации испытываемых образцов производятся с применением датчиков продольной деформации. Внешний вид машины приведен на рисунке 1.
Программное обеспечение
Измерительные сигналы обрабатываются с помощью специализированного программного обеспечения - системы автоматизации Dion pro+.
Идентификационные данные программного обеспечения
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
ПО системы автоматизации Dion pro+ |
Dion pro+. |
4.64 |
2А82СЕ9Е |
CRC 32 |
Уровень защиты ПО СИ от непреднамеренных и преднамеренных изменений - «А» согласно МИ 3286-2010.
При функционировании в соответствии с режимами, заявленными в документации производителя, ПО не оказывает влияния на метрологические характеристики машины.

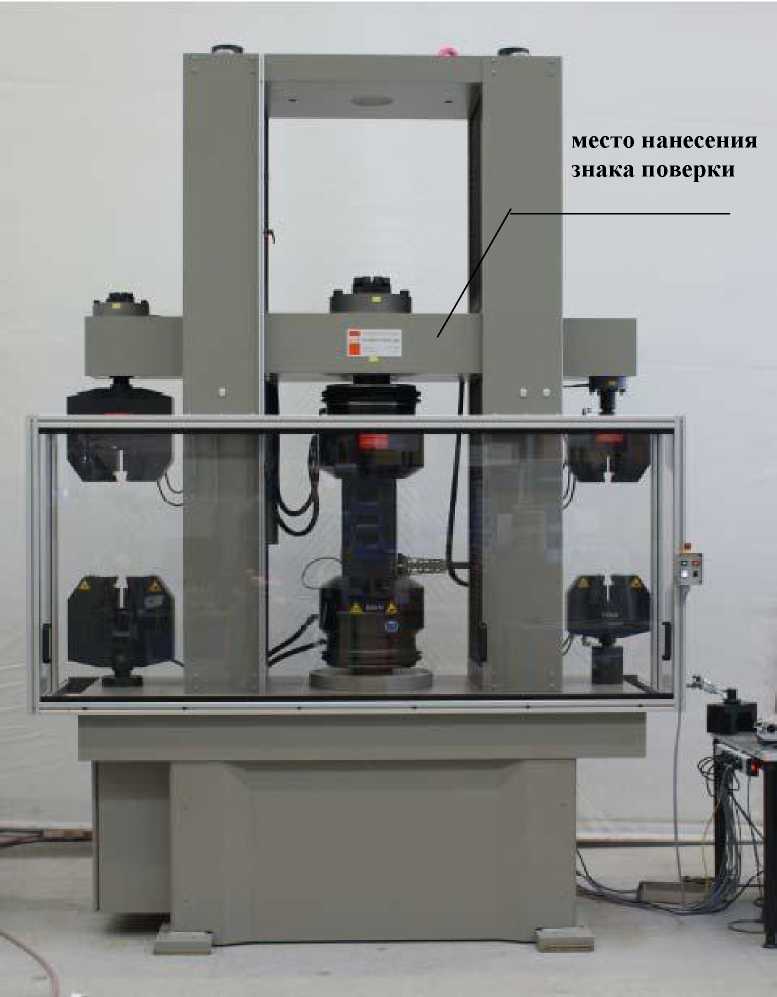

место нанесения
знака поверки
Рисунок 1- Внешний вид машины универсальной LFM-600/200/150
Технические характеристики
|
Наименование параметра |
Значение | ||
|
Зона 1 |
Зона 2 |
Зона 3 | |
|
Наибольшая предельная нагрузка, кН |
600 |
200 |
150 |
|
Пределы допускаемой относительной погрешности силоизмерителя, % |
±0,5 | ||
|
Максимальная скорость перемещения подвижной траверсы, мм/мин |
400 | ||
|
Пределы допускаемой относительной погрешности регулировки скорости перемещения подвижной траверсы, % |
±0,3 |
±0,5 |
±0,5 |
|
Высота рабочего пространства без захватов, мм |
1100 | ||
|
Диапазон измерения продольной деформации образцов, мм |
от 0 до 300 | ||
|
Наименование параметра |
Значение | ||
|
Зона 1 |
Зона 2 |
Зона 3 | |
|
Пределы допускаемой относительной погрешности при измерении продольной деформации образцов, % |
±1, но не менее 0,05 мм | ||
|
Габаритные размеры, мм, не более: - высота - длина - ширина |
3 440 1 050 2 400 | ||
|
Масса машины, кг |
7 200 | ||
|
Потребляемая от сети мощность, 1В А, не более |
400 | ||
|
Условия эксплуатации: - диапазон температуры окружающей среды, °С; - диапазон влажности воздуха, % |
От 10 до 35 От 10 до 90 | ||
|
Срок службы, лет, не менее |
10 | ||
Знак утверждения типа
наносится типографским способом на титульный лист руководства по эксплуатации в левой верхней части листа и на раме машины методом наклейки.
Комплектность
|
Наименование |
Обозначение |
Кол-во, шт. |
|
Машина универсальная испытательная трехзонная LFM-600/200/150 |
1 | |
|
Персональный компьютер |
1 | |
|
Комплект кабелей присоединительных, захватов, зажимов |
1 | |
|
Программное обеспечение |
Dion pro+ |
1 |
|
Инструкция по эксплуатации «Машина универсальная испытательная трехзонная LFM-600/200/150» |
1 | |
|
ГСИ. Машина универсальная испытательная трехзонная LFM-600/200/150. Методика поверки. |
МП 68-261-2011 |
1 |
|
Технический паспорт «Машина универсальная испытательная трехзонная LFM-600/200/150» |
1 |
Поверка
осуществляется по документу МП 68-261-2011 «ГСИ. Машина универсальная испытательная трехзонная LFM-600/200/150. Методика поверки», утвержденному ФГУП «УНИИМ» в 2012 г.
Эталоны, используемые при поверке:
- динамометр электронный растяжения ДМР-3/0,5МГ4 (№ Госреестра 35793-07), диапазон измерений от 3 кН до 30 кН, ПГ±0,12%;
- динамометр электронный сжатия ДМС-2/0,5МГ4 (№ Госреестра 35793-07), диапазон измерений от 2 кН до 20 кН, ПГ±0,12%;
- динамометр электронный универсальный АЦДУ-1000И-0,5 (№ Госреестра 32778-06), диапа
зон измерений от 100 кН до 1 МН ПГ±0,12%;
- динамометр электронный универсальный АЦДУ-200И-0,5 (№ Госреестра 32778-06), диапа
зон измерений от 20 кН до 200 кН, ПГ±0,12 %;
- секундомер механический по ТУ 25-1819.0021-90;
- длинномер вертикальный ИЗВ-2, диапазон измерения (0-250) мм, ПГ±3,1 мкм;
- рулетка измерительная Р-10, КТ3 по ГОСТ 7502-98.
Сведения о методах измерений
Методика измерений представлена в инструкции по эксплуатации машины.
Нормативные документы
1 ГОСТ 8.663-2009 ГСИ. Государственная поверочная схема для средств измерений силы.
2 ГОСТ 28840-90 Машины для испытаний материалов на растяжение, сжатие и изгиб. Общие технические требования.
3 Техническая документация «Walter+Bai AG», Швейцария.
Рекомендации к применению
Машина применяется вне сферы государственного регулирования обеспечения единства измерений.
