Плиты поверочные Micron
| Номер в ГРСИ РФ: | 50635-12 |
|---|---|
| Категория: | Плиты поверочные |
| Производитель / заявитель: | Фирма "MICRONTOOLS S.P.O.", Чехия |
Плиты поверочные Micron (далее ╞ плиты) служат для проверки отклонения от плоскостности, а также используются в качестве установочной поверхности при сборке, измерениях и поверке средств измерений в условиях цехов и лабораторий машиностроительного комплекса.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 50635-12 |
| Действует | по 23.07.2017 |
| Наименование | Плиты поверочные |
| Модель | Micron |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 7d24f635-3086-f3ac-8840-316c562ed82e |
| Год регистрации | 2012 |
| Общие данные | |
|---|---|
| Год регистрации | 2012 |
| Страна-производитель | Чехия |
| Информация о сертификате | |
| Срок действия сертификата | 23.07.2017 |
| Номер сертификата | 47441 |
| Тип сертификата (C - серия/E - партия) | C |
| Дата протокола | Приказ 510 п. 29 от 23.07.2012 |
Производитель / Заявитель
Фирма "MICRONTOOLS S.P.O.", ЧЕШСКАЯ РЕСПУБЛИКА
Чехия
Поверка
| Методика поверки / информация о поверке | МП 50635-12 |
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок |
1948
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 1890 (97%) |
| Неуспешных поверок (СИ непригодно) | 58 (3 %) |
| Актуальность информации | 30.12.2025 |
Поверители
Скачать
|
50635-12: Описание типа
2012-50635-12.pdf
|
Скачать | 103.4 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Плиты поверочные Micron (далее - плиты) служат для проверки отклонения от плоскостности, а также используются в качестве установочной поверхности при сборке, измерениях и поверке средств измерений в условиях цехов и лабораторий машиностроительного комплекса.
Описание
Плиты поверочные Micron представляют собой плиты прямоугольного сечения, изготовленные из отборного мелкозернистого, твердого гранита или чугуна. Плиты вы-
пускаются 00, 0, 1 и 2 классов точности различных типоразмеров.
а)
б)

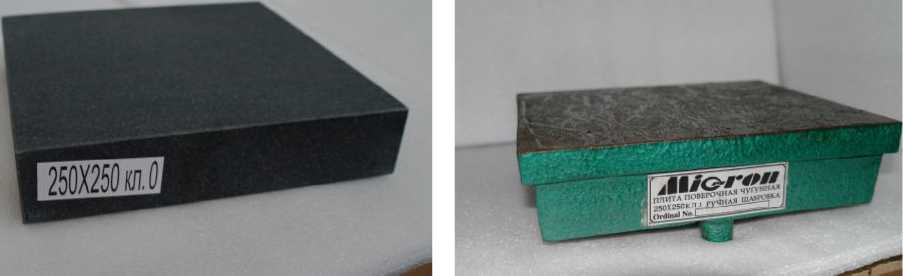

Рисунок 1 - Общий вид плит поверочных Micron. а) плиты гранитные б) плиты чугун-
ные
Технические характеристики
|
Плиты, изготовленные из гранита | |||||
|
Размеры плиты, мм |
Допускаемое отклонение от плоскостности рабочей поверхности для классов точности, мкм |
Масса, кг | |||
|
Длина |
Ширина |
Вы сота |
00 |
0 | |
|
250 |
250 |
65 |
2 |
4 |
10 |
|
300 |
300 |
65 |
3 |
5 |
20 |
|
400 |
400 |
70 |
3 |
6 |
36 |
|
630 |
400 |
80 |
4 |
8 |
80 |
|
1000 |
630 |
90 |
5 |
10 |
300 |
|
1000 |
750 |
100 |
5 |
11 |
360 |
|
1000 |
1000 |
100 |
6 |
12 |
480 |
|
1600 |
1000 |
130 |
6 |
12 |
1050 |
|
Плиты, изготовленные из чугуна | |||||
|
Размеры рабочей поверхности, мм |
Допускаемое отклонение от плоскостности рабочей поверхности для классов точности, мкм |
Масса, кг | |||
|
Длина |
Ширина |
Высота |
1 |
2 | |
|
250 |
250 |
65 |
8 |
16 |
14 |
|
300 |
300 |
70 |
8 |
16 |
20 |
|
400 |
300 |
70 |
12 |
25 |
27 |
|
400 |
400 |
70 |
12 |
25 |
38 |
|
630 |
400 |
80 |
16 |
30 |
65 |
|
1000 |
630 |
90 |
20 |
40 |
350 |
Параметр шероховатости рабочей поверхности плит: Ra < 0,4 мкм - для плит класса точности 00, 0 и Ra < 0,8 мкм - для плит класса точности 1 и 2.
Допускаемое отклонение от перпендикулярности боковых поверхностей к рабочей поверхности: не хуже 12 степени точности по ГОСТ 24643-81.
Знак утверждения типа
Знак утверждения типа наносится на боковую грань плиты методом наклейки и в правом верхнем углу паспорта типографским способом.
Комплектность
|
Наименование |
Количество |
|
1. Плита поверочная |
1 шт. |
|
2. Упаковка |
1 шт. |
|
3. Паспорт |
1 экз. |
|
4. Методика поверки МП 50635-12 |
1 экз. |
Поверка
осуществляется по документу МП 50635-12 «Плиты поверочные Micron. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМС» в июле 2011 г. .
Сведения о методах измерений
Метод измерений изложен в разделе «Порядок работы и техническое обслуживание» паспорта плит поверочных Micron.
Нормативные документы
ГОСТ 8.420-2002. «ГСИ. Государственная поверочная схема для средств измерений отклонений от прямолинейности и плоскостности».
Техническая документация фирмы MICRONTOOLS S.P.O., Чешская Республика.
Рекомендации к применению
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям; выполнение работ и оказание услуг по обеспечению единства измерений.
