Приборы щитовые цифровые электроизмерительные ЦП

Назначение

Приборы щитовые цифровые электроизмерительные серии ЦП (далее - приборы) предназначены для измерения электрических параметров в однофазных и трехфазных электрических сетях переменного тока с отображением результата измерения в цифровой форме.

Описание

Принцип действия приборов основан на измерениях мгновенных значений силы и напряжения переменного тока, преобразовании результатов измерения в цифровую форму при помощи АЦП, дальнейшей их обработке и отображении результатов измерений на цифровом индикаторе.

Приборы состоят из входных первичных преобразователей тока и напряжения, АЦП, микропроцессора и дисплея.

Приборы могут работать с внешними трансформаторами напряжения и тока. Требуемые коэффициенты трансформации устанавливаются пользователем программно.

Приборы имеют функцию сигнализации о превышении уставок виде индикаторов на передней панели. Верхний и нижний пределы контролируемой величины устанавливаются пользователем программно.

Конструктивно приборы выполнены в диэлектрических пластиковых корпусах. На передней панели приборов расположен дисплей, индикаторы и кнопки управления, на задней панели: клеммы для включения в измерительную цепь и питания прибора.

Приборы изготавливаются в различных модификациях (исполнениях), отличающихся функциональным назначением, метрологическими характеристиками и конструкцией.

Физические величины, измеряемые приборами приведены в таблице 1.

Таблица 1 - Измеряемые физические величины

Примечание: «+»- функция присутствует.

Информация об исполнении прибора содержится в коде полного условного обозначения, приведенном на рисунке 1.

Доступ к внутренним частям приборов возможен только с нарушением пломб, установленных на винты крепления корпуса.

Рабочее положение приборов в пространстве - любое.

ЦП-П □ □ □ - □ □-□ □

Обозначение торговой марки прибора

Класс точности

Диапазон измеряемой величины

Код дополнительных функций:

Р - релейный выход_______________________________________

Код цепи: Для измерителей коэффициента мощности и ваттметров: (/1) - однофазная, (/3) - трехфазная трехпроводная, (/4) - трехфазная четырехпроводная. Для амперметров и вольтметров: (х3) - трехфазная с 3-мя дисплеями, при отсутствии значения - однофазная с 1 дисплеем

Код габаритных размеров лицевой панели прибора, мм:

72 - 72x72; 94 - 96x48; 96 - 96x96

Код модификации:

ЦП - цифровой прибор; А - амперметр, В - вольтметр, Ч - частотомер, Ф - измеритель коэффициента мощности, ВТ - ваттметр

Рисунок 1 - Структура кода полного условного обозначения модификаций приборов серии ЦП

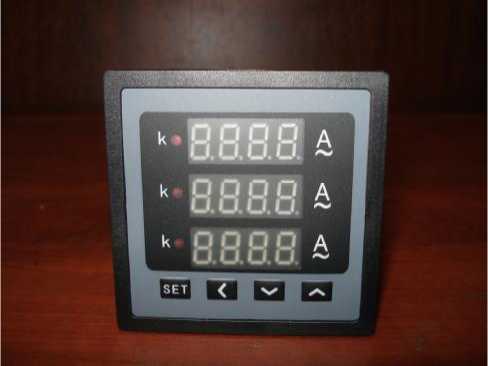

Прибор щитовой цифровой электроизмерительный ЦП-А72х3

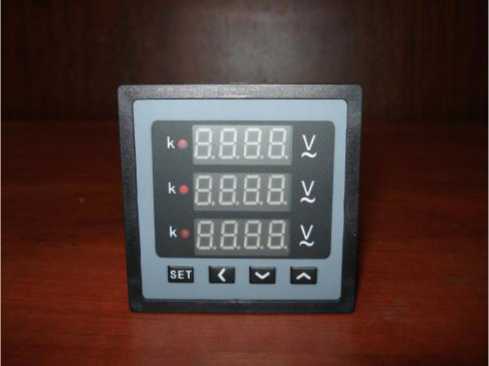

Прибор щитовой цифровой электроизмерительный ЦП-В72х3

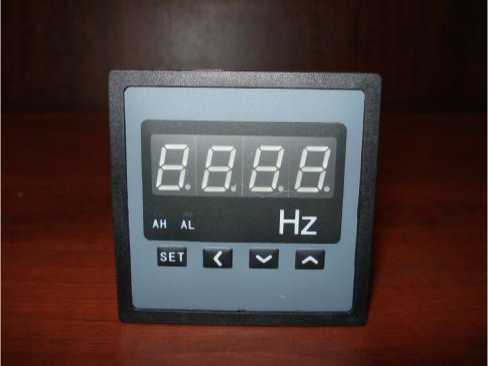

Прибор щитовой цифровой электроизмерительный ЦП-Ч72

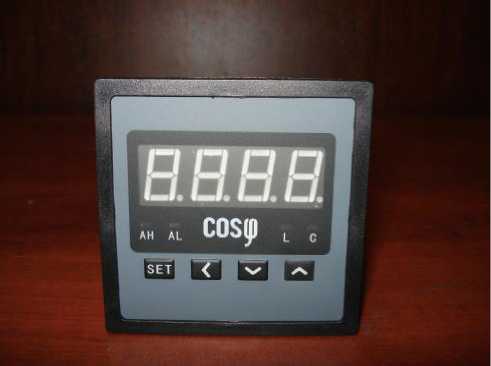

Прибор щитовой цифровой

электроизмерительный ЦП-Ф72/1

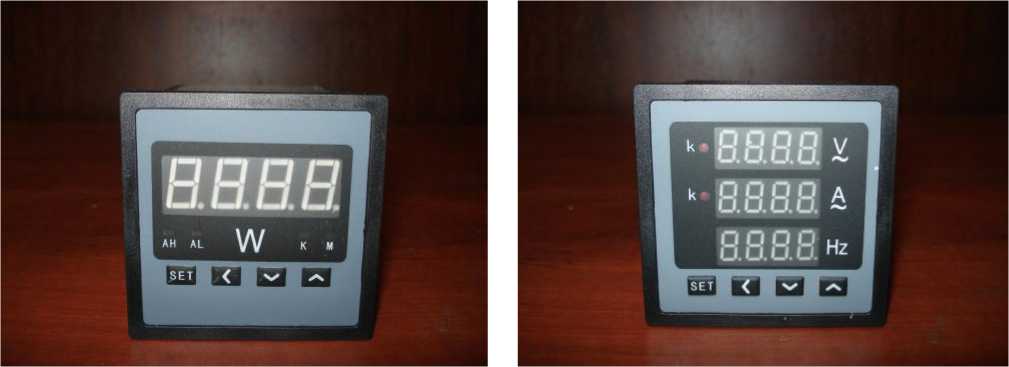

Прибор щитовой цифровой                  Прибор щитовой цифровой

электроизмерительный ЦП-ВТ72/1            электроизмерительный ЦП-АВЧ72

Технические характеристики

Таблица 2 - Метрологические характеристики

Примечание:

1) Хк. - конечное значение диапазона измерений.

2) е.м.р. - единица младшего разряда.

3) Хк.* - для однофазных измерителей мощности это конечное значение диапазона измерений, для трехфазных модификаций измерителей мощности это номинальное значение измеряемой величины из таблицы 3;

4) Максимальная разрешающая способность по напряжению - 1 В.

5) Максимальная разрешающая способность по силе тока - 0,001 А.

6) Погрешность приборов нормируется без учета погрешности трансформаторов тока и напряжения.

Таблица 3 - Номинальные значения измеряемой величины для трехфазных измерителей

активной мощности

Примечание: * Условное обозначение номинального фазного напряжения.

Пределы допускаемой дополнительной приведенной погрешности измерения сигнала, вызванная изменением температуры окружающего воздуха от нормальной (20 ± 5) °С не превышают 0,5 предела допускаемой основной приведенной погрешности на каждые 10 °С изменения температуры.

Напряжение питания                                              220 В ± 10 %

Частота напряжения питания, Гц                                        50/60

Габаритные размеры (ширина х высота х глубина), мм:              от 72x72x85 до 72x72x105;

от 96x96x85 до 96x96x105;

от 96x48x85 до 96x48x105

Масса, кг                                                                от 0,15 до 0,5

Нормальные условия применения:

- закрытые взрывобезопасные помещения без агрессивных паров и газов;

- температура окружающего воздуха, °С                                20 ± 5

- относительная влажность воздуха, %                                    до 80

Рабочие условия применения:

- температура окружающего воздуха, °С                          от минус 10 до плюс 50

- относительная влажность воздуха, %                                    до 85

Знак утверждения типа

Знак утверждения типа наносится типографским способом на титульный лист паспорта.

Комплектность

В комплект поставки входит:

Поверка

осуществляется по документу МП 50636-12   «Приборы щитовые цифровые

электроизмерительные серии ЦП. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМС» в апреле 2012 года.

Средства поверки: установка поверочная универсальная УППУ-МЭ 3.1К; калибратор универсальный Fluke 9100.

Сведения о методах измерений

Сведения отсутствуют.

Нормативные документы

1. ГОСТ 14014-91 Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний».

2. ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.

3. Техническая документация фирмы «Yueqing Specialized Current Transformer Co., Ltd», КНР.

Рекомендации к применению

- «выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям».
