Преобразователи давления измерительные пневматические 11GM-CM1
| Номер в ГРСИ РФ: | 50658-12 |
|---|---|
| Производитель / заявитель: | Фирма "Foxboro", США |
Преобразователи давления измерительные пневматические модели 11GM-CM1 (далее преобразователи) предназначены для непрерывного измерения значения измеряемого параметра ╞ давления, а также преобразования его в унифицированный аналоговый пневматический информативный параметр выходного сигнала, встационарных системах автоматического контроля, управления и регулирования технологических процессов в составе оборудования для производства и потребления продуктов разделения воздуха на предприятии ООО "Праксайр Волгоград", г. Волгоград.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 50658-12 | |||||||||
| Наименование | Преобразователи давления измерительные пневматические | |||||||||
| Модель | 11GM-CM1 | |||||||||
| Характер производства | Единичное | |||||||||
| Идентификатор записи ФИФ ОЕИ | bdf5ec5d-0ac2-2755-41e3-78dcadcf1eb2 | |||||||||
| Испытания |
|
|||||||||
| Год регистрации | 2012 | |||||||||
| Общие данные | |
|---|---|
| Класс СИ | 30 |
| Год регистрации | 2012 |
| Страна-производитель | США |
| Информация о сертификате | |
| Срок действия сертификата | .. |
| Номер сертификата | 47490 |
| Тип сертификата (C - серия/E - партия) | E |
| Дата протокола | Приказ 536 п. 03 от 25.07.2012 |
Производитель / Заявитель
Фирма "Foxboro", СОЕДИНЕННЫЕ ШТАТЫ
США
Поверка
| Методика поверки / информация о поверке | МП 50658-12 |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
50658-12: Описание типа
2012-50658-12.pdf
|
Скачать | 98.3 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Преобразователи давления измерительные пневматические модели 11GM-CM1 (далее преобразователи) предназначены для непрерывного измерения значения измеряемого параметра - давления, а также преобразования его в унифицированный аналоговый пневматический информативный параметр выходного сигнала, в стационарных системах автоматического контроля, управления и регулирования технологических процессов в составе оборудования для производства и потребления продуктов разделения воздуха на предприятии ООО "Праксайр Волгоград", г. Волгоград.
Описание
Принцип действия преобразователей основан на принципе «силовой компенсации». Преобразователи состоят из первичного преобразователя давления и вторичного пневматического преобразователя действующего на основе преобразователя «сопло-заслонка».
Измеряемое давление подается в камеру (капсулу) измерительного преобразователя, и деформация его чувствительного элемента линейно преобразуется в изменение положения заслонки, компенсирующей входное воздействие и регулирующей выходное давление.

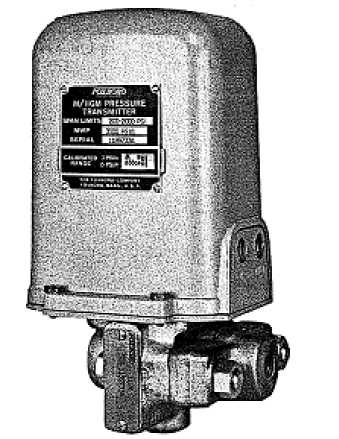

Рисунок 1. Преобразователь давления измерительный пневматический модели 11GM-CM1.
Технические характеристики
|
Заводские номера |
10300165 |
10300166 |
|
Пределы измерений избыточного давления, бар (МПа) |
0-25 (2,5) |
0-20 (2,0) |
|
Пределы допускаемой основной приведенной погрешности, % |
± 0,5 | |
|
Пределы допускаемой дополнительной погрешности, %/10 °С |
± 0,5 | |
|
Диапазон рабочих температур, °С - окружающий воздух |
от минус 40 до плюс 120 | |
|
Габаритные размеры, не более, мм |
119x229x110 | |
|
Масса, не более, кг |
4,5 | |
|
Выходной сигнал, кПа |
20-100 | |
Знак утверждения типа
наносится на специальную табличку, прикрепленную к корпусу преобразователя и на титульный лист эксплуатационной документации типографским способом.
Комплектность
- преобразователь 11GM-CM1 1 шт;
- руководство по эксплуатации 1 экз;
- методика поверки 1 экз.
Поверка
осуществляется по документу МП 50658-12 «Преобразователи давления измерительные пневматические модели 11GM-CM1, заводские № 10300165, 10300166. Методика поверки», разработанному и утвержденному 15 марта 2012 г. ГЦИ СИ «РОСИСПЫТАНИЯ».
Основные средства поверки и вспомогательное оборудование:______________________________
|
МТ 220 |
ПГ ± 0,01% (относительная погрешность) |
|
ИДЦ 0-160 кПа |
ПГ ± 0,05% (относительная погрешность) |
Сведения о методиках (методах) измерений приведены в паспорте.
Нормативные документы
1. ГОСТ 22521-85 «Датчики давления, разрежения и разности давлений с пневматическим аналоговым выходным сигналом ГСП. Общие технические условия».
2. Техническая документация фирмы-изготовителя.
Рекомендации к применению
Осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.
