Измерители температуры многоточечные Rosemount 2240
| Номер в ГРСИ РФ: | 50671-12 |
|---|---|
| Производитель / заявитель: | Фирма "Rosemount Inc.", США |
Измерители температуры многоточечные Rosemount 2240 (далее ╞ измерители температуры) предназначены для автоматического измерения точечной температуры на различных уровнях в резервуаре продуктов различного рода: агрессивные химические жидкости, нефть, нефтепродукты, сжиженные газы.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 50671-12 |
| Действует | по 20.06.2022 |
| Наименование | Измерители температуры многоточечные |
| Модель | Rosemount 2240 |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 81ddebca-2d31-9b40-b05c-00d7fad3d128 |
| Год регистрации | 2012 |
| Общие данные | |
|---|---|
| Класс СИ | 32.02 |
| Год регистрации | 2012 |
| Страна-производитель | Швеция |
| Информация о сертификате | |
| Срок действия сертификата | 25.07.2017 |
| Номер сертификата | 47483 |
| Тип сертификата (C - серия/E - партия) | C |
| Дата протокола | Приказ 534 п. 17 от 25.07.2012 |
Производитель / Заявитель
Фирма "Rosemount Tank Radar AB", ШВЕЦИЯ
Швеция
Поверка
| Методика поверки / информация о поверке | ГОСТ 8.461-2009 |
| Межповерочный интервал / Периодичность поверки |
3 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 333 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 17.12.2025 |
Поверители
Скачать
|
50671-12: Описание типа
2017-50671-12.pdf
|
Скачать | 127.5 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Измерители температуры многоточечные Rosemount 2240 (далее - измерители температуры) предназначены для автоматического измерения точечной температуры на различных уровнях в резервуаре продуктов различного рода: агрессивные химические жидкости, нефть, нефтепродукты, сжиженные газы.
Описание
Измеритель температуры представляет собой автономное, взрывозащищенное устройство и состоит из электронного преобразователя температуры 2240S и многоточечных датчиков температуры серий 565(NLI), 566(NL-Cryo), 765(WLS). Датчик состоит из гибкого металлического гофрированного шланга диаметром 25мм, внутри которого расположены на заданном расстоянии друг от друга до 16 термоэлементов сопротивления с номинальной статической характеристикой Pt100. Датчик серии 765(WLS) интегрирован с датчиком уровня подтоварной воды WLS длиною до 1 м, в котором расположен первый термоэлемент. Общая длина датчика температуры зависит от высоты резервуара.

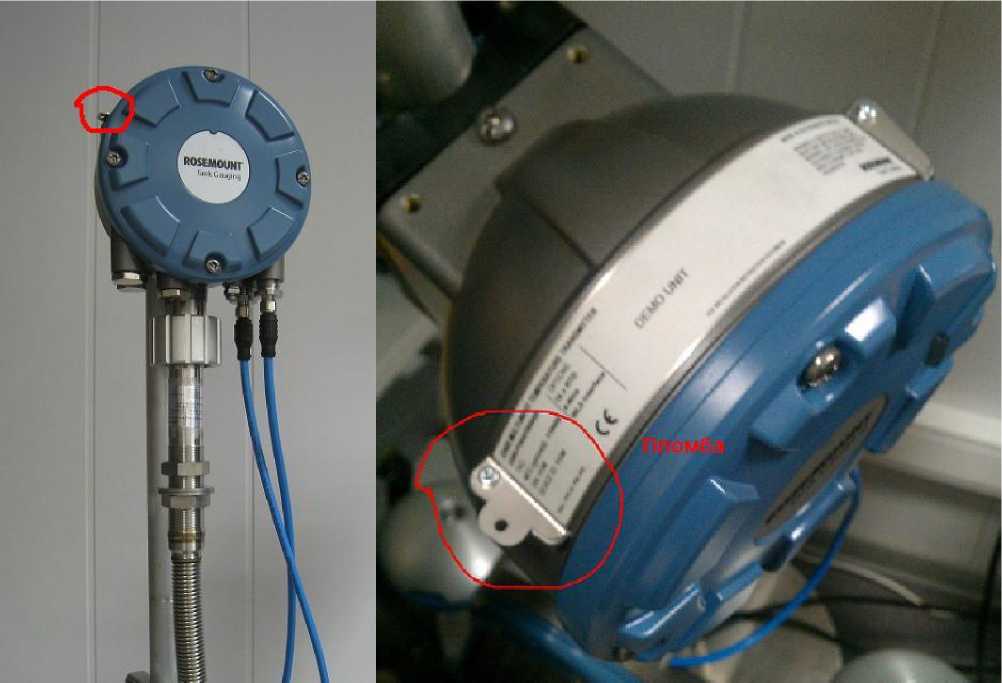

Фотографии общего вида и мест пломбировки
Технические характеристики
|
Датчик температуры серии 565 (NLI) и 765(WLS) | |
|
Диапазон измерений температуры, °С |
-50...+120 -20.+250 |
|
Температура рабочей среды, °С |
-40 . . . +200 |
|
Температура хранения и транспортирования, °С |
-50 . . . +50 |
|
Максимальное число термоэлементов |
16 |
|
Класс допуска |
1\6DIN В |
|
Датчик температуры серии 566(NL-Cryo) | |
|
Диапазон измерений температуры, °С |
-170...+100 |
|
Температура рабочей среды, °С |
-170 . . . +90 |
|
Температура хранения и транспортирования, °С |
-50 . . . +50 |
|
Класс допуска |
А |
|
Максимальное число термоэлементов |
6 |
|
Общая длина датчиков, м |
5.70 |
|
Преобразователь температуры 2240S | |
|
Предел допускаемой абсолютной погрешности преобразования температуры, °С |
± 0,1 |
|
Температура окружающей среды, °С |
- 40 . + 70 |
|
Напряжение питания от постоянного тока, В |
9,0.17,5 |
|
Температура рабочей среды, °С |
-40 . . . +70 |
|
Температура хранения и транспортирования, °С |
-50 . . . +50 |
|
Выходные сигналы |
кодовый сигнал в полевую шину FISCO(Tankbus) по протоколу Field Bus Foundation |
|
Степень защиты |
IP66 |
|
Взрывозащита |
l;.\iaIICT4 |
|
Г абаритные размеры, не более, мм |
177x177x143 |
|
Масса, не более, кг |
2,8 |
Измеритель температуры многоточечный 2240
|
Предел допускаемой абсолютной погрешности измерения температуры, °С |
± 0,5 |
|
Температура рабочей среды, °С |
-170 . . . +200 |
|
Температура хранения и транспортирования, °С |
-50...+50 |
|
Средний срок службы, лет |
10 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации, паспорта и на маркировочную табличку прибора.
Комплектность
|
Наименование |
Кол-во |
Примечание |
|
Измеритель температуры многоточечный Rosemount 2240 |
1 |
По заказу |
|
Комплект запасных частей |
1 |
По заказу |
|
Паспорт |
1 | |
|
Руководство по эксплуатации |
1 |
Поверка
осуществляется по ГОСТ 8.461-2009 «Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки».
Основное поверочное оборудование:
-термометр цифровой прецизионный DTI-1000, диапазон измеряемых температур от -200°С до +650°С, пределы допускаемой абсолютной погрешности ± 0,03 °С;
-термостаты жидкостные прецизионные переливного типа, диапазон
воспроизводимых температур от минус 150 °С до +300 °С, нестабильность ± 0,02 °С.
Сведения о методах измерений
изложены в документе «Измеритель температуры многоточечный Rosemount 2240.
Руководство по эксплуатации».
Нормативные документы
1 .ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия».
2 .ГОСТ 6651-2009 «Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний».
3 .Техническая документация фирмы-изготовителя.
Рекомендации к применению
Осуществление торговли и товарообменных операций.
