Счетчики холодной воды крыльчатые ENBRA-711
| Номер в ГРСИ РФ: | 50672-12 |
|---|---|
| Производитель / заявитель: | Фирма "ENBRA, a.s.", Чехия |
Счетчики холодной воды крыльчатые ENBRA-711 (далее - счетчики) предназначены для измерения объема сетевой воды по санПиН 2.1.4.1074 и питьевой воды по ГОСТ Р 51232-98, протекающей в системах холодного водоснабжения в диапазоне температур от 0 0С до 40 0С, при давлении не более 1,0 МПа.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 50672-12 |
| Действует | по 25.07.2017 |
| Наименование | Счетчики холодной воды крыльчатые |
| Модель | ENBRA-711 |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | e65a5c51-ae58-ecdf-7658-fd7276acb71d |
| Год регистрации | 2012 |
| Общие данные | |
|---|---|
| Класс СИ | 29.01.03.02 |
| Год регистрации | 2012 |
| Страна-производитель | Чехия |
| Информация о сертификате | |
| Срок действия сертификата | 25.07.2017 |
| Номер сертификата | 47484 |
| Тип сертификата (C - серия/E - партия) | C |
| Дата протокола | Приказ 534 п. 18 от 25.07.2012 |
Производитель / Заявитель
Фирма "ENBRA, a.s.", ЧЕШСКАЯ РЕСПУБЛИКА
Чехия
Поверка
| Методика поверки / информация о поверке | МИ 1592-99 |
| Межповерочный интервал / Периодичность поверки |
6 лет
|
| Зарегистрировано поверок |
34859
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 34535 (99%) |
| Неуспешных поверок (СИ непригодно) | 324 (1 %) |
| Актуальность информации | 07.12.2025 |
Поверители
Скачать
|
50672-12: Описание типа
2012-50672-12.pdf
|
Скачать | 196.6 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Счетчики холодной воды крыльчатые ENBRA-711 (далее - счетчики) предназначены для измерения объема сетевой воды по санПиН 2.1.4.1074 и питьевой воды по ГОСТ Р 5123298, протекающей в системах холодного водоснабжения в диапазоне температур от 0 0С до 40 0С, при давлении не более 1,0 МПа.
Описание
Счетчик состоит из трех основных частей - корпуса, измерительного блока и отсчетного устройства.
Счетный механизм счетчика находится в рабочей жидкости, т.е. он является «мокроходом».
Принцип работы счетчика основан на преобразовании объемного расхода (скорости потока) в показания счетного устройства. Поток воды подается в корпус счетчика, поступает в измерительную полость, внутри которой на специальных опорах вращается крыльчатка и через выходное отверстие вытекает в трубопровод. Количество оборотов крыльчатки пропорционально объему протекшей через счетчик воды.
Корпус счетчика представляет собой отливку с резьбовыми присоединениями к трубопроводу и горловиной для размещения измерительного блока.
Отсчетное устройство устанавливается и фиксируется в корпусе.

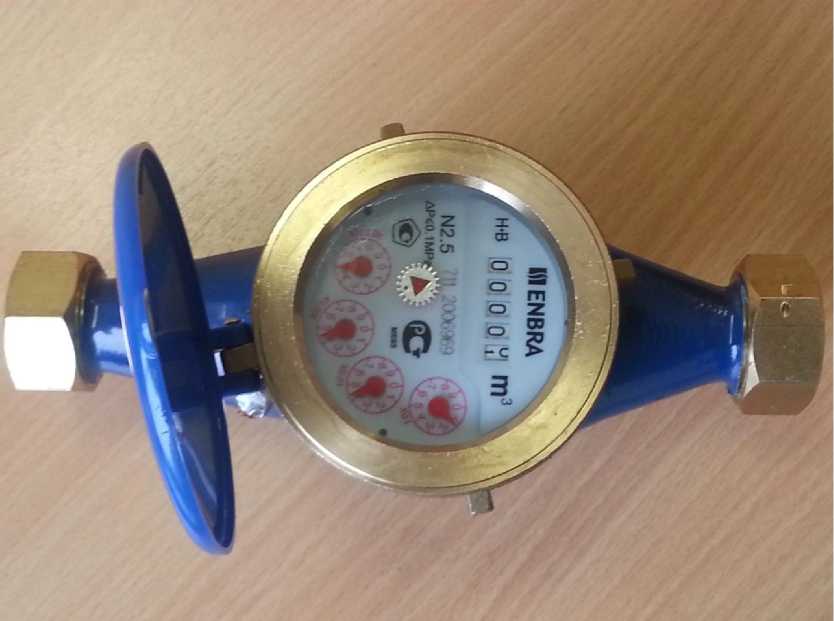

Фотография общего вида счетчика
Фотография места пломбировки
Пломба
Технические характеристики
|
Класс по ГОСТ Р 50193.1 -92 |
В | |
|
Вид монтажа |
Г оризонтальный | |
|
Диаметр условного прохода, Ду, мм |
20 | |
|
Номинальный расход, Qn, м3/ч |
2,5 | |
|
Максимальный расход, Qmax, м3/ч |
5,0 | |
|
Переходный расход, Qt, м3/ч |
0,2 | |
|
Минимальный расход, Qmin, м3/ч |
0,05 | |
|
Порог чувствительности, м3/ч |
0,02 | |
|
Максимальное рабочее давление, МПа |
1,6 | |
|
Потеря давления при Q max, МПа |
0,1 | |
|
Пределы допускаемой относительной погрешности счетчика для холодной воды, % Qmin < Q < Qt Qt < Q < Qmax |
±5,0 ±2,0 | |
|
Температура измеряемой среды, °С |
0 . . |
. +40 |
|
Температура окружающей среды, °С |
+5 . |
. +55 |
|
Температура хранения и транспортирования, °С |
-25 . |
. . +55 |
|
3 „3 Минимальная цена деления счетного устройства, м |
0,0001 | |
|
3 Емкость счетного устройства, м |
99999 | |
|
Г абаритные размеры, не более, мм |
195х94х111 | |
|
Масса, не более, кг |
1,8 | |
|
Средний срок службы, не менее, лет |
10 | |
Знак утверждения типа
наносится на счетчик и паспорт типографским способом.
Комплектность
|
Наименование |
Кол-во |
|
Счетчик ENBRA-711 |
1 |
|
Паспорт |
1 |
|
Штуцер |
2 |
|
Прокладка |
2 |
|
Гайка |
2 |
Поверка
осуществляется по документу по МИ 1592-99 «Рекомендация. ГСИ. Счетчики воды. Методика поверки».
Основные средства поверки:
поверочная установка с диапазоном расходов от 0,05 до 10,0 м3/ч, с погрешностью не более ±0,5 %.
Сведения о методах измерений
изложены в документе «Счетчики холодной воды крыльчатые ENBRA-711. Паспорт».
Нормативные документы
1 .ГОСТ Р 50601-93 Счетчики питьевой воды крыльчатые. Общие технические условия.
2 .ГОСТ Р 50193.1-92 Измерение расхода воды в закрытых каналах. Счетчики холодной питьевой воды. Технические требования.
3 . ГОСТ 8.510-2002 «ГСИ. Государственная поверочная схема для средств измерений объема и массы жидкости».
4 . MP M03M 49 Счетчики для измерения холодной воды.
5 .Техническая документация фирмы «ENBRA, a. s.», Чехия.
Рекомендации к применению
Осуществление торговли и товарообменных операций.
