Генераторы инфранизкочастотные высоковольтные VLF-200CMF
| Номер в ГРСИ РФ: | 50679-12 |
|---|---|
| Производитель / заявитель: | Фирма "High Voltage, Inc.", США |
Генераторы инфранизкочастотные высоковольтные VLF-200CMF (далее ╞ генераторы) предназначены для формирования высоких напряжений инфранизкой частоты.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 50679-12 |
| Действует | по 27.07.2017 |
| Наименование | Генераторы инфранизкочастотные высоковольтные |
| Модель | VLF-200CMF |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 0f0643a2-e9e2-899d-6099-94ed6eb2716e |
| Год регистрации | 2012 |
| Общие данные | |
|---|---|
| Год регистрации | 2012 |
| Страна-производитель | США |
| Информация о сертификате | |
| Срок действия сертификата | 27.07.2017 |
| Номер сертификата | 47499 |
| Тип сертификата (C - серия/E - партия) | C |
| Дата протокола | Приказ 540 п. 08 от 27.07.2012 |
Производитель / Заявитель
Фирма "High Voltage, Inc.", СОЕДИНЕННЫЕ ШТАТЫ
США
Поверка
| Методика поверки / информация о поверке | МП 50679-12 |
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 2 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
50679-12: Описание типа
2012-50679-12.pdf
|
Скачать | 104.2 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Генераторы инфранизкочастотные высоковольтные VLF-200CMF (далее - генераторы) предназначены для формирования высоких напряжений инфранизкой частоты.
Описание
Принцип действия генераторов основан на преобразовании напряжения питания в высокое напряжение переменного тока, выпрямлении этого напряжения, периодической коммутации выпрямленного напряжения генератора и индуктивно-емкостной цепи. При этом формируемое напряжение имеет переменную полярность, длительность положительного и отрицательного полупериода одинаковы, амплитуды полуволн равны. Частота формируемых генераторами напряжений определяется частотой коммутации.
Область применения: проверка электрической прочности и определение дефектов изоляции в силовых кабелях с изоляцией из сшитого полиэтилена, других изолированных электрических цепях, а также объектах, имеющих значительную электрическую емкость изоляции.
Основные узлы генераторов: автотрансформатор, высоковольтный трансформатор, высоковольтный выпрямитель, реле переключения полярности, ограничительный и разрядный
резисторы, киловольтметр, миллиамперметр.

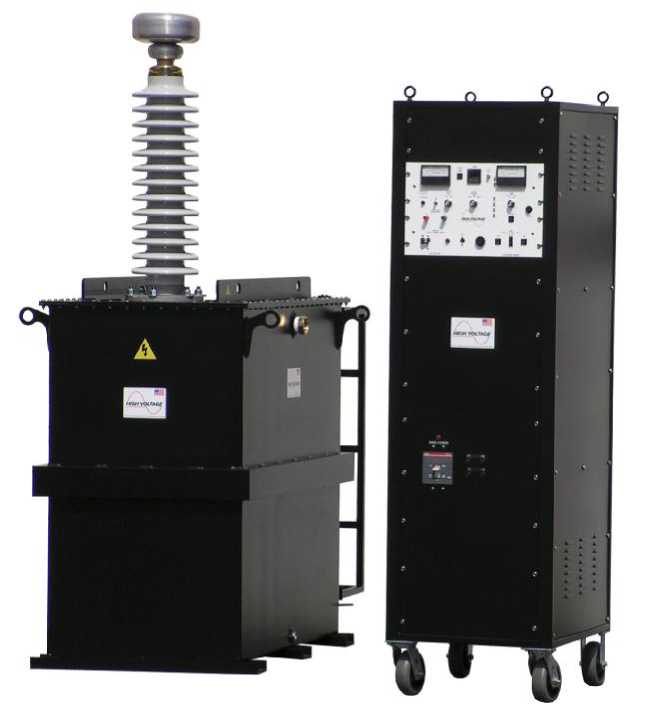

Генератор VLF-200CMF
Конструктивно генераторы состоят из двух блоков: блока управления и блока высоковольтного, размещенных в закрытых металлических корпусах. Блок управления представляет собой стойку на колесах с установленным в ней пультом, на котором размещены все органы управления, индикации и коммутации. Блок высоковольтный генераторов заполнен маслом. Оба блока имеют по углам корпуса проушины для транспортировки.
В конструкции приборов предусмотрены меры безопасности - защитный выключатель для высокого напряжения при возникновении перегрузки по току, кнопки подачи и отключения высокого испытательного напряжения, устройство электромеханической блокировки.
Генераторы относятся к ремонтируемым и восстанавливаемым изделиям.
Технические характеристики
Таблица 1 - Метрологические и технические характеристики
|
Характеристика |
Значение |
|
Диапазон выходного напряжения переменного тока (амплитудное значение), кВ |
От 0 до 200 |
|
Частота выходного напряжения, Гц |
0,1; 0,05; 0,02 |
|
Пределы допускаемой основной относительной погрешности измерения напряжения переменного тока, % |
± 2 |
|
Номинальное напряжение сети питания, В |
230±10 % |
|
Номинальная частота напряжения сети питания, Гц |
50/60 |
|
Габаритные размеры (длинахширинахвысота), мм блока управления блока высоковольтного |
610х650х1800 1500х940х2210 |
|
Масса, кг блока управления блока высоковольтного |
386 1588 |
|
Рабочие условия применения: температура окружающего воздуха, °С относительная влажность воздуха, % |
от - 5 до + 45 до 80 при + 30 °С |
Знак утверждения типа
наносится методом наклейки на лицевую панель прибора и типографским способом на титульные листы руководства по эксплуатации и паспорта.
Комплектность
Таблица 2 - Комплект поставки
|
Наименование |
Количество |
|
Блок управления |
1 |
|
Блок высоковольтный |
1 |
|
Комплект кабелей |
1 |
|
Руководство по эксплуатации и паспорт |
1 |
|
Методика поверки |
1 |
Поверка
осуществляется по документу МП 50679-12 «Генераторы инфранизкочастотные
высоковольтные VLF-200CMF. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМС» в июле 2012 г.
Средства поверки: делитель напряжения ДН-200э (± 0,5 %); вольтметр универсальный В7-78/1 (± (0,004540лиизм. + 10 е.м.р.).
Сведения о методах измерений
Сведения о методиках (методах) измерений приведены в руководстве по эксплуатации.
Нормативные документы
1. ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
2. Техническая документация фирмы «HIGH VOLTAGE, INC», США.
Рекомендации к применению
- «выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям».
