Анализатор влажности AMETEK мод. 2850

Назначение

Анализатор влажности АМЕТЕК модель 2850 (далее анализатор) предназначен для измерений объемной доли влаги в таких газах, как кислород, водород, гелий, аргон и азот в стационарных системах автоматического контроля, управления и регулирования технологических процессов в составе оборудования для производства и потребления продуктов разделения воздуха на предприятии ООО "Праксайр Волгоград", г. Волгоград.

Описание

Анализатор выполнен в едином корпусе, содержащем датчик и контроллёр. На передней панели прибора находятся 4-строчный 80-символьный вакуумный флуоресцентный цифровой дисплей и 18-клавишная панель управления, с помощью которой устанавливаются режимные параметры. Передача данных осуществляется с помощью двух программируемых токовых выходов, цепей сигнализации и двунаправленного интерфейса RS-485.

Принцип действия анализатора основан на сравнении частот колебаний кварцевого кристалла, полученных при поочерёдном прохождении влажного и сравнительного газов, в качестве сравнительного может использоваться осушенный анализируемый газ или специально подготовленный газ из другого источника. Кварцевый кристалл покрыт тонкой плёнкой гигроскопичного материала и заключён в кристаллографическую измерительную ячейку. При прохождении газа через измерительную ячейку происходит поглощение или выделение влаги в зависимости от влажности газа плёночным покрытием кристалла, в результате чего изменяется собственная частота его колебаний.

В состав анализатора входит встроенный генератор влажного газа на основе тефлоновой полупроницаемой трубки, предназначенный для контроля градуировки в процессе эксплуатации анализатора. Количество воды, проникаемой через стенки трубки, определяется размерами трубки, её проницаемостью, расходом осушенного газа и температурой.

Для получения сравнительного газа используются установленные снаружи осушитель, с помощью которого анализируемый газ может быть высушен до значений объёмной доли влаги < 0,01 млн-1, и ловушка для загрязнителей.

Входящие в состав анализатора измерительная ячейка, генератор влажности, соленоидные клапаны, регуляторы давления и диафрагмы с отверстиями для стабилизации расхода газа помещены в термостат, в котором поддерживается температура 60оС. Управление всеми функциями анализатора обеспечивается встроенным микропроцессором.

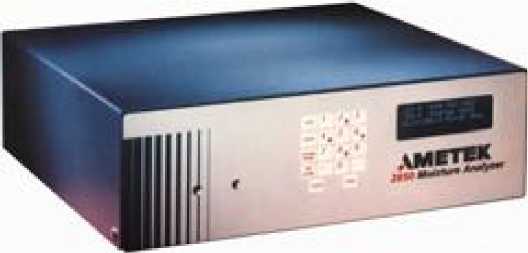

Рис. 1 Внешний вид анализатора влажности АМЕТЕК модель 2850.

Программное обеспечение

Идентификационные данные по программному обеспечению

Операционная система, имеющая оболочку доступную пользователю, отсутствует.

Программное обеспечение и его окружение являются неизменными, средства для программирования или изменения метрологически значимых функций отсутствуют.

Уровень защиты программного обеспечения оценивается как «А» согласно МИ 3286-2010.

Программное обеспечение приборов может быть установлено или переустановлено только на заводе-изготовителе с использованием специальных программно-технических устройств.

Технические характеристики

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации методом компьютерной графики и на корпус прибора в виде наклейки.

Комплектность

Анализатор влажности АМЕТЕК модель 2850 с генератором влажности - 1 шт.

Руководство по эксплуатации - 1 экз.

Методика поверки - 1 экз.

Поверка

осуществляется по документу МП 50710-12 "Инструкция. Анализатор влажности АМЕ-ТЕК модель 2850. Методика поверки", разработанному и утвержденному ГЦИ СИ "РО-СИСПЫТАНИЯ" в 2012 г.

Основные средства поверки:

динамический генератор влажного газа "ЭТАЛОН-02" по ТУ 6-03-18136415-03, диапазон объемной доли влаги в приготовленных смесях от (1 • 10-8) % до (1 • 10-2) %,

генератор влажного газа эталонный Родник-4 или Родник-4М по ТУ 4215-057-14464306-2011, диапазон воспроизводимой объёмной доли влаги от 10 до 460000 млн-1, пределы допускаемой относительной погрешности ± 2,5 % в диапазоне от 10 до 1700 млн-1, ± 1,5 % в диапазоне от 1700 до 460000 млн-1.

Сведения о методах измерений

Методы измерений приведены в руководстве по эксплуатации.

Нормативные документы

ГОСТ 8.547-2009 "ГСИ. Государственная поверочная схема для средств измерений влажности газов".

Техническая документация фирмы-изготовителя.

Рекомендации к применению

Вне сферы государственного регулирования обеспечения единства измерений (в составе аналитических лабораторий промышленных предприятий для определения влажности газов).
