Установки поверочные трубопоршневые двунаправленные BiPr-MA
| Номер в ГРСИ РФ: | 50713-12 |
|---|---|
| Производитель / заявитель: | Фирма "METRON S.A. ENERGY APPLICATIONS", Греция |
Установки поверочные трубопоршневые двунаправленные BiPr-MA (далее ╞ ТПУ), являются рабочими эталонами 1-го или 2-го разряда по ГОСТ 8.510-2002 ┌ГСИ. Государственная поверочная схема для средств измерений объема и массы жидкости√ и предназначены для воспроизведения объема жидкости при калибровке, поверке и контроле метрологических характеристик (погрешности) преобразователей объемного и массового расходов, счетчиков жидкости, рабочих эталонов 2-го разряда по ГОСТ 8.510.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 50713-12 |
| Действует | по 04.07.2022 |
| Наименование | Установки поверочные трубопоршневые двунаправленные |
| Модель | BiPr-MA |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | c9225c35-2195-1691-4bf4-e15c40811a2b |
| Год регистрации | 2012 |
| Общие данные | |
|---|---|
| Год регистрации | 2012 |
| Страна-производитель | Греция |
| Информация о сертификате | |
| Срок действия сертификата | 30.07.2017 |
| Номер сертификата | 47558 |
| Тип сертификата (C - серия/E - партия) | C |
| Дата протокола | Приказ 548 п. 18 от 30.07.2012 |
Производитель / Заявитель
Фирма "METRON S.A. ENERGY APPLICATIONS", ГРЕЦИЯ
Греция
Поверка
| Методика поверки / информация о поверке | МИ 1972-95, МИ 2974-2006;МИ 3155-2008, МИ 3209-2009;МИ 3268-2010 |
| Межповерочный интервал / Периодичность поверки |
1 год
для передвижных (мобильных)
2 года
для стационарных
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 10 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
50713-12: Описание типа
2017-50713-12-1.pdf
|
Скачать | 267.1 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Установки поверочные трубопоршневые двунаправленные BiPr-MA (далее - ТПУ), являются рабочими эталонами 1-го или 2-го разряда по ГОСТ 8.510-2002 «ГСИ. Государственная поверочная схема для средств измерений объема и массы жидкости» и предназначе- ны для воспроизведения объема жидкости при калибровке, поверке и контроле метрологических характеристик (погрешности) преобразователей объемного и массового расходов, счетчиков жидкости, рабочих эталонов 2-го разряда по ГОСТ 8.510.
Описание
Принцип действия ТПУ заключается в повторяющемся вытеснении известного объёма жидкости из измерительного калиброванного участка ТПУ.
ТПУ состоит из следующих основных частей, установленных на стальной сварной раме: цилиндрического корпуса с измерительным и разгонными участками, шарового поршня, перемещающегося в корпусе под действием потока жидкости, детекторов положения поршня, четырёхходового переключающего клапана.
ТПУ выпускаются в стационарном и передвижном исполнениях. По конструкции ТПУ могут изготавливаться U-типа и S-типа («хвост скорпиона»). ТПУ различных типоразмеров отличаются значениями расхода рабочей среды.
ТПУ 1- го разряда поверяют с применением весов или эталонных мерников 1-го разряда. ТПУ 2-го разряда поверяют с применением ТПУ 1-го разряда и компаратора.
При работе ТПУ и поверяемое (калибруемое) средство измерений (СИ) соединяют последовательно. Через технологическую схему с ТПУ и СИ устанавливают необходимое значение расхода жидкости. Четырёхходовой переключающий клапан ТПУ с помощью привода поворачивают в положение "запуск" и в поток жидкости, проходящей через корпус ТПУ, запускается шаровой поршень. Перемещение поршня через измерительный участок ТПУ с известной вместимостью приводит к последовательному срабатыванию детекторов положения поршня.
Метод поверки, калибровки и контроля метрологических характеристик (погрешности) СИ основан на сравнении количества жидкости, прошедшей через ТПУ с известным значением вместимости измерительного участка и через СИ. Для работы совместно с ТПУ применяют измерительно-вычислительные комплексы, утвержденных типов. Для контроля параметров потока применяют средства измерений утвержденных типов.

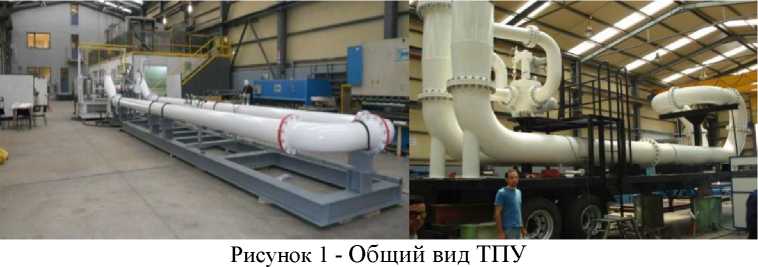

Общий вид ТПУ приведен на рисунке 1.

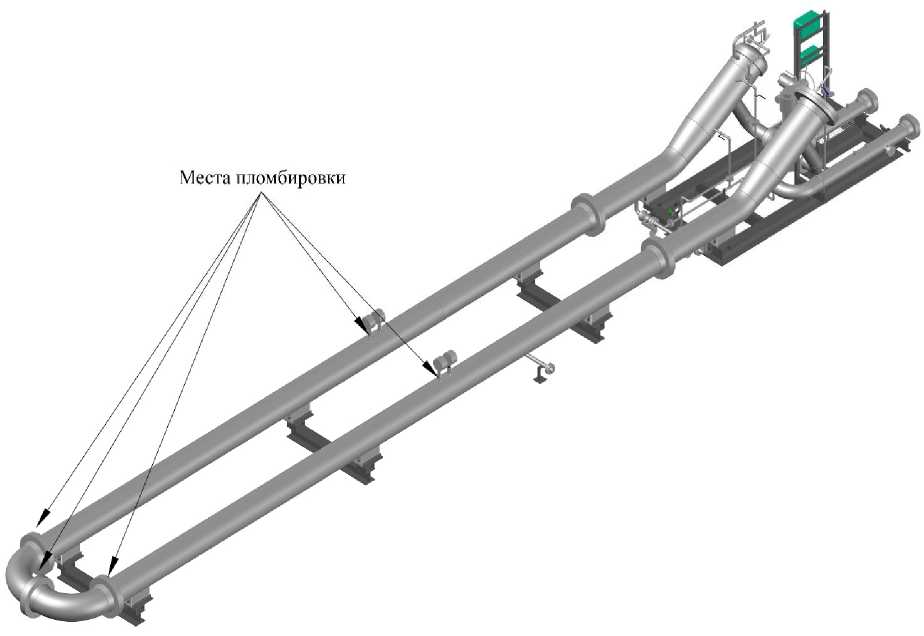

Фланцевые соединения измерительного участка и детекторы положения шарового поршня пломбируются поверителем (рисунок 2).
Рисунок 2 - Места пломбирования ТПУ с нанесением знака поверки
Программное обеспечение отсутствует.
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальное значение вместимости измерительного участка, в зависимости от заказа, м3 |
от 0,2 до 85,0 |
|
Доверительная относительная погрешность при измерении вместимости измерительного участка при доверительной вероятности 0,99, %, не более: - ТПУ 1-ого разряда - ТПУ 2-ого разряда |
±0,05 ±0,10 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение | ||||||||||||||
|
Параметры электрического питания: - род тока - напряжение, В - частота, Гц |
переменный, одно- или трехфазный 220+22-33; 380+38-57 50±1 | ||||||||||||||
|
Габаритные размеры1), м, не более: - длина - ширина - высота |
24,0 3,0 3,0 |
36,0 3,0 3,0 |
36,0 3,0 3,0 |
36,0 3,0 3,0 |
36,0 3,0 4,0 |
36,0 4,0 4,0 |
48,0 4,0 4,0 |
48,0 4,0 4,0 |
48,0 5,0 5,0 |
48,0 5,0 6,0 |
48,0 6,0 6,0 | ||||
|
Номинальное значение диаметра измерительного участка, мм (дюйм) |
101,6 (4) |
152,4 (6) |
203,2 (8) |
254 (10) |
304,8 (12) |
355,6 (14) |
406,4 (16) |
508 (20) |
609,6 (24) |
762 (30) |
914,4 (36) | ||||
|
Масса2), т, не более |
4 |
6 |
8 |
10 |
12 |
14 |
15 |
20 |
25 |
30 |
40 | ||||
|
Условия эксплуатации: -рабочая среда Наибольшее значение расхода рабочей среды3), м3/ч -номинальное давление, МПа - диапазон температуры рабочей среды4), oC |
вода, нефть, нефтепродукты, сжиженный газ, газовый конденсат | ||||||||||||||
|
40 |
90 |
160 |
220 |
320 |
450 |
650 |
1100 |
2000 |
3000 |
4000 | |||||
|
2,0; 5,0; 10,0; 15,0 от -29 до +150 | |||||||||||||||
|
Средняя наработка на отказ, ч |
6000 | ||||||||||||||
|
Средний срок службы, лет |
15 | ||||||||||||||
|
Маркировка взрывозащиты |
2 Exdeia ПС Т1/ПВ Т6 X | ||||||||||||||
1 )- в зависимости от заказа размеры могут быть изменены;
2 )- в зависимости от заказа масса может быть изменена в соответствии с проектом;
3 )- в зависимости от варианта исполнения возможны другие значения расхода рабочей среды;
4 )- при отрицательных температурах должна быть предусмотрена термоизоляция измерительного участка с детекторами.
Знак утверждения типа
наносится на титульные листы эксплуатационной документации методом компьютерной графики и на паспортной табличке ТПУ методом офсетной печати или в виде наклейки.
Комплектность
Таблица 3 - Комплектность установок
|
Наименование |
Обозначение |
Количество |
|
Установка поверочная трубопоршневая двунаправленная BiPr-MA1) |
- |
1 шт |
|
Руководство по эксплуатации |
- |
1экз |
|
Методика поверки2) |
МИ 1972-95 МИ 2974-2006 МИ 3155-2008 МИ 3209-2009 МИ 3268 -2010 |
1экз |
|
1) - характеристики по заказу. 2) - по заказу. | ||
Поверка
осуществляется по одному из следующих документов (в зависимости от наличия эталонов):
- МИ 1972-95 Рекомендация «ГСИ. Установки поверочные трубопоршневые. Методика поверки поверочными установками на базе весов ОГВ или мерников»;
- МИ 2974-2006 Рекомендация «ГСИ. Установки поверочные трубопоршневые 2-го разряда. Методика поверки трубопоршневой поверочной установкой 1-го разряда с компаратором»;
- МИ 3155-2008 Рекомендация. «ГСИ. Установки поверочные трубопоршневые. Методика поверки поверочными установками на базе мерника и объемного счетчика»;
- МИ 3209-2009 Инструкция «ГСИ. Установки поверочные трубопоршневые. Методика поверки с помощью поверочной установки на базе эталонных мерников»;
- МИ 3268 -2010 Рекомендация. «ГСИ. Установки поверочные трубопоршневые 2-го разряда. Методика поверки установками поверочными на базе компакт-прувера и компаратора».
Основные средства поверки:
- мерники эталонные 1-го разряда с пределами допускаемой основной относительной погрешности ±0,02 % по ГОСТ 8.470-82 «ГСИ. Государственная поверочная схема для средств измерений объема жидкости»;
- весы высокого класса точности по ГОСТ OIML R 76-1-2011 «ГСИ. Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания»;
- установки поверочные 1-го разряда с пределами допускаемой относительной погрешности ±0,05 % по ГОСТ 8.510-2002 «ГСИ. Государственная поверочная схема для средств измерений объема и массы жидкости».
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых установок с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и на пломбы фланцев и детекторов в виде оттиска клейма поверителя.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
ГОСТ 8.510-2002 ГСИ. Государственная поверочная схема для средств измерений объема и массы жидкости
Техническая документация фирмы «METRON S.A. ENERGY APPLICATIONS», Греция
