Преобразователи расчетно-измерительные ТВПС-1М
| Номер в ГРСИ РФ: | 50723-12 |
|---|---|
| Производитель / заявитель: | ООО "Прософт-Системы", г.Екатеринбург |
Преобразователи расчетно-измерительные ТВПС-1М (далее - преобразователи) предназначены для измерений сигналов измерительных преобразователей температуры, давления и расхода и преобразовании в измеряемые величины, измерений интервалов времени и расчета по полученным значениям тепловой энергии, объема природного газа, приведенного к стандартным условиям.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 50723-12 |
| Действует | по 30.07.2017 |
| Наименование | Преобразователи расчетно-измерительные |
| Модель | ТВПС-1М |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 36ec00db-6e48-7802-55a7-6ac3eaed03a8 |
| Год регистрации | 2012 |
| Общие данные | |
|---|---|
| Год регистрации | 2012 |
| Страна-производитель | Россия |
| Информация о сертификате | |
| Срок действия сертификата | 30.07.2017 |
| Номер сертификата | 47573 |
| Тип сертификата (C - серия/E - партия) | C |
| Дата протокола | Приказ 548 п. 33 от 30.07.2012 |
Производитель / Заявитель
ООО "Прософт-Системы", РОССИЯ, г.Екатеринбург
Россия
Поверка
| Методика поверки / информация о поверке | МП 20-221-2012 |
| Межповерочный интервал / Периодичность поверки |
4 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 1 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
50723-12: Описание типа
2012-50723-12.pdf
|
Скачать | 93.3 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Преобразователи расчетно-измерительные ТВПС-1М (далее - преобразователи) предназначены для измерений сигналов измерительных преобразователей температуры, давления и расхода и преобразовании в измеряемые величины, измерений интервалов времени и расчета по полученным значениям тепловой энергии, объема природного газа, приведенного к стандартным условиям.
Описание
Принцип действия преобразователей основан на измерении унифицированных импульсных сигналов, токовых и сопротивления, преобразовании сигналов в измеряемые величины и последующем расчете расхода теплоносителя (воды и водяного пара), тепловой энергии, объема природного газа, приведенного к стандартным условиям по ПР 50.2.019.
Преобразователи состоят из корпуса, в котором расположены два отсека: микропроцессорный и батарейный. Микропроцессорная плата защищена пластиковой крышкой-панелью, на которой находятся шесть кнопок управления и ЖК-дисплей, позволяющий отображать до восьми строк текста. Клеммная колодка с пружинными разъемами для подключения кабелей расположена в батарейном отсеке (под нижней крышкой) и доступна для монтажа кабеля без снятия крышки микропроцессорного отсека.
Преобразователи имеют:
- 2 аналоговых входа (канала), предназначенных для подключения измерительных преобразователей (ИП) температуры;
- 2 аналоговых входа (канала), предназначенных для подключения ИП давления (разности давления);
- 5 импульсных (дискретных) входов (каналов), предназначенных для подключения ИП расхода;
- возможность подключения дополнительных модулей через UART- (GPRS-модем) и SPI-интерфейсы (модули беспроводной связи, АЦП);
- возможность подключения к ПК через интерфейс RS-232 или коммуникационное оборудование информационных каналов связи (GSM/GPRS-модем).
Преобразователи выполняются в корпусе из ABS-пластика со степенью защиты IP45 или во взрывозащищенном исполнении в алюминиевой оболочке со степенью защиты IP66 по ГОСТ 14254.
Преобразователи во взрывозащищенном исполнении имеют уровень взрывозащиты ExdIIBT4.
Программное обеспечение
В составе преобразователей используется программное обеспечение, указанное в таблице 1
Таблица 1 - Идентификационные данные программного обеспечения преобразователей
|
Наименование программного обеспечения |
Идентификацион ное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
TVPS_1_CORR |
1_3.hex |
1.3 |
0х46Е9 |
CRC16 |
Доступ к изменению параметров и конфигурации преобразователей защищен паролями, являющимися 4-разрядными десятичными числами.
Защита программного обеспечения теплосчетчиков от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.

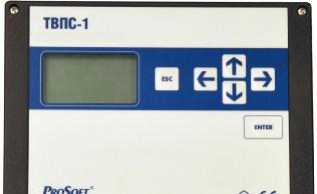

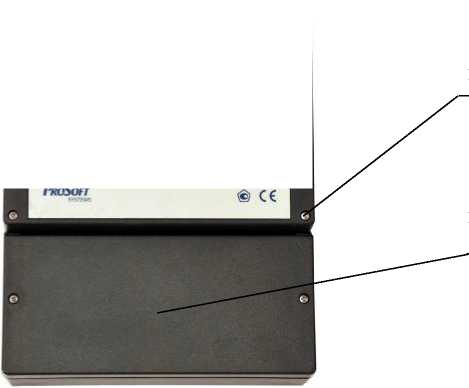

Внешний вид преобразователя представлен на рисунке 1.
место пломбирования
место нанесения знака поверки
Рисунок 1 - Внешний вид преобразователя
Технические характеристики
Таблица 2 - Метрологические и технические характеристики преобразователей
|
Наименование характеристики |
Значение характеристики |
|
Диапазон измерений температуры, °С |
от минус 50 до 600 |
|
Диапазон измерений давления, МПа |
от 10-3 до 7,5 |
|
Диапазон измерений объема, м3 |
от 10-3 до 108 |
|
Диапазон измерений массы, кг |
от 10-3 до 108 |
|
Диапазон измерений тепловой энергии, кДж |
от 10-3 до 108 |
|
Пределы допускаемой абсолютной погрешности при измерении и преобразовании сигнала ИП температуры, °С |
±0,3 |
|
Пределы допускаемой приведенной погрешности при измерении и преобразовании сигнала ИП давления (разности давления), % |
±0,1 |
|
Наименование характеристики |
Значение характеристики |
|
Пределы допускаемой относительной погрешности при измерении и преобразовании сигнала ИП расхода в объем, % |
±0,05 |
|
Пределы допускаемой относительной погрешности при расчете расхода и массы, % |
±0,1 |
|
Пределы допускаемой относительной погрешности при расчете тепловой энергии, % |
±0,2 |
|
Пределы допускаемой относительной погрешности при расчете объема природного газа, приведенного к стандартным условиям, % |
± 0,01 |
|
Пределы допускаемой относительной погрешности при измерении интервалов времени не менее 1 ч., % |
±0,1 |
|
Напряжения питания, В: - внешний источник питания - встроенный элемент питания |
220 3,6 |
|
Потребляемая мощность, Вт, не более |
10 |
|
Габаритные размеры (длина х ширина х высота), мм, не более: - для исполнения из ABS-пластика - для взрывозащищенного исполнения в алюминиевой оболочке |
250x190x85 382x290x218 |
|
Масса, кг, не более: - для исполнения из ABS-пластика - для взрывозащищенного исполнения в алюминиевой оболочке |
1,5 13 |
|
Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность при температуре 35 °С, % |
от минус 40 до 60 до 95 |
|
Средняя наработка на отказ, ч, не менее |
50000 |
|
Средний срок службы, лет, не менее |
12 |
Знак утверждения типа
наносится на левый верхний угол титульного листа руководства по эксплуатации и паспорта типографским способом, а также на переднюю панель преобразователя методом наклейки.
Комплектность
Таблица 3 - Комплектность преобразователей
|
Наименование |
Обозначение |
Количество |
|
Преобразователь расчетно-измерительный ТВПС-1М (Преобразователь расчетно-измерительный ТВПС-1М-Ех) |
ПБКМ.421459.014 (ПБКМ.421459.014.1) |
1 |
|
Руководство по эксплуатации |
ПБКМ.421459.014 РЭ |
1 |
|
Паспорт |
ПБКМ.421459.014 ПС |
1 |
|
Методика поверки |
МП 20-221-2012 |
1 |
|
Диск с программным обеспечением |
- |
1 |
Поверка
осуществляется по документу МП 20-221-2012 «ГСИ. Преобразователи расчетно-измерительные ТВПС-1М. Методика поверки», утвержденному ФГУП «УНИИМ» в 2012 г.
Эталоны, применяемые при поверке:
- магазин сопротивлений Р 4831. Диапазон (0,001 - 111111,110) Ом, класс точности 0,02;
- калибратор электрических сигналов СА71. Диапазон тока (0-24) мА, пределы допускаемой основной абсолютной погрешности ± 0,0251изм /100 + 3 мкА. Диапазон частоты (1-500) Гц, пределы основной допускаемой погрешности ± 0,2 Гц.
- секундомер СОСпр-2б-2. Диапазон (0-60) мин. Цена деления 0,2 с. Пределы допускаемой основной абсолютной погрешности ± 1,8 с.
Сведения о методах измерений
Методика измерений приведена в документе «Преобразователи расчетно-измерительные ТВПС-1М. Руководство по эксплуатации ПБКМ.421459.014 РЭ».
Нормативные документы
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
ТУ 4217-002-55181848-2011 Преобразователи расчетно-измерительные ТВПС-1М. Технические условия.
Рекомендации к применению
При осуществлении торговли и товарообменных операций.
