Колонки раздаточные сжиженного газа Global Star V LPG и Global Century LPG
| Номер в ГРСИ РФ: | 50795-12 |
|---|---|
| Категория: | Колонки топливораздаточные |
| Производитель / заявитель: | Фирма "Wayne Fueling System Sweden AB", Швеция |
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 50795-12 |
| Действует | по 10.08.2017 |
| Наименование | Колонки раздаточные сжиженного газа |
| Модель | Global Star V LPG и Global Century LPG |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 3440cdc0-6efe-8364-71c2-88cd9ad528bf |
| Год регистрации | 2012 |
| Общие данные | |
|---|---|
| Класс СИ | 29.02 |
| Год регистрации | 2012 |
| Страна-производитель | Швеция |
| Примечание | 27.01.2015 Изменения в названии организации |
| Информация о сертификате | |
| Срок действия сертификата | 10.08.2017 |
| Тип сертификата (C - серия/E - партия) | C |
| Дата протокола | Приказ 78 п. 02 от 27.01.2015Приказ 554 п. 11 от 10.08.2012 |
Производитель / Заявитель
Фирма "Wayne Fueling Systems Sweden AB", Швеция; Фирма "Dresser Wayne AB", Швеция
Швеция
Поверка
| Методика поверки / информация о поверке | МП РТ 1723-2012 |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 178 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
50795-12: Описание типа
2015-50795-12.pdf
|
Скачать | 150.7 КБ | |
|
50795-12: Методика поверки
2022-mp50795-12.pdf
|
Скачать | 82.6 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Колонки раздаточные сжиженного газа Global Star V LPG и Global Century LPG предназначены для измерений объёма сжиженного углеводородного газа по ГОСТ 27578-87 и ГОСТ Р 52087-2003 при заправке автомобильных транспортных средств.
Описание
Принцип действия колонок состоит в следующем: сжиженный газ из резервуара насосом под давлением через сепаратор с газоотделителем и фильтром поступает в объёмный счётчик поршневого типа (LPG 1000). Затем через дифференциальный клапан, электромагнитный клапан, разрывную муфту и раздаточный рукав с краном поступает в баллоны заправляемого автотранспортного средства. Газовая фаза из газоотделителя поступает обратно в резервуар. Контроль давления жидкой фазы газа на выходе обеспечивается манометром, установленным перед раздаточным рукавом.
Информация о количестве газа, прошедшего через измеритель объёма, поступает в электронный блок, на цифровом табло которого отображается количество выданного газа, его цена и стоимость.
Сброс показания разового учёта выданного объёма топлива в нулевое положение производится автоматически при снятии раздаточного крана с колонки.
Колонки имеют модульную конструкцию и в зависимости от модификации отличаются функциональными возможностями, конструкцией и внешним дизайном.
Колонки состоят из следующих основных элементов: измерительного блока, блока электроники, раздаточного крана, корпуса.
Блок электроники может комплектоваться электронагревателем для устойчивой работы при отрицательных температурах окружающего воздуха. Колонки могут оснащаться блоком для электронных расчётов по кредитным картам. В составе колонок имеется электромеханический счётчик суммарного объёма.
а)
б)

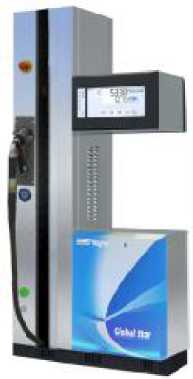

Рисунок 1- Колонки раздаточные сжиженного газа: а) Global Star V LPG, б) Global Century LPG.
Колонки раздаточные сжиженного газа имеют следующие исполнения:
Global Star V LPG имеет С-дизайн.
Global Century LPG имеет прямоугольную форму, с расположением раздаточного крана на одной или обеих боковых сторонах.
Global Star V LPG может быть использована как дополнительный блок для Global Star V B2B.
Схемы пломбирования представлены на рисунках 2 - 4.

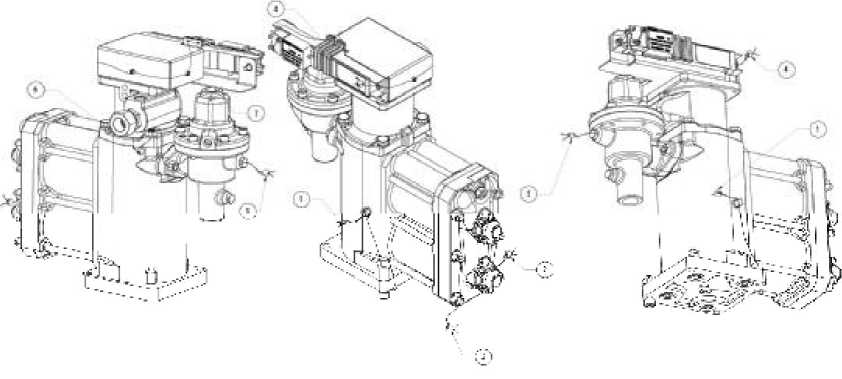

Рисунок 2 - Схема пломбировки LPG 1000.

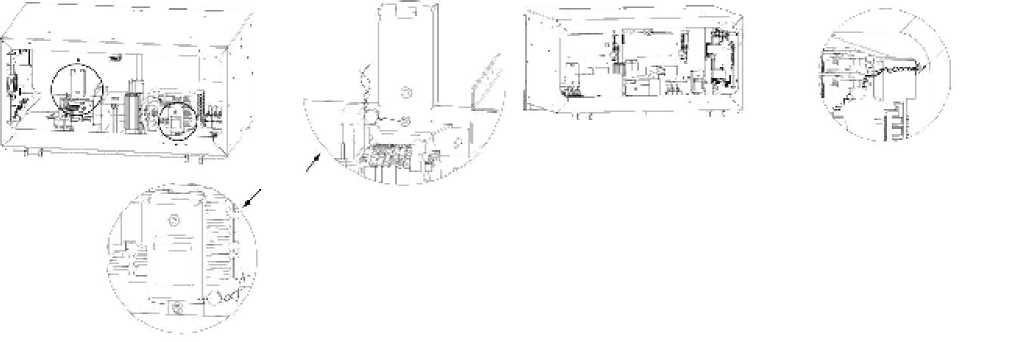

Рисунок 3- Схема пломбировки электронного блока Global Century LPG.

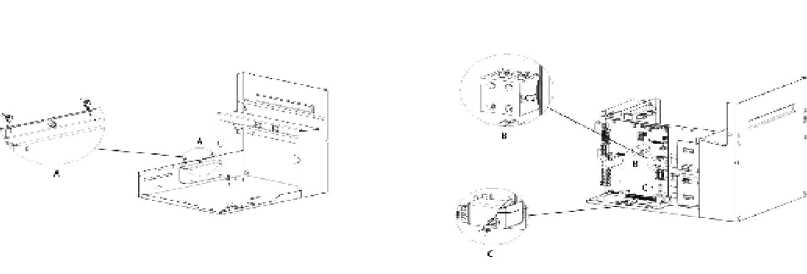

Рисунок 4- Схема пломбировки электронного блока Global Star V LPG.
Программное обеспечение
Внутреннее ПО выполняет функции управления насосами, подсчётом объёма выданного топлива, вывод информации об объёме выданного топлива и его стоимости на дисплей и интерфейсы связи, сохранение во внутренней памяти количество выданных доз, количество смен цены топлива, количество и характер отказов.
Уровень защиты программного обеспечения колонок раздаточных сжиженного газа Global Star V LPG и Global Century LPG от непреднамеренных и преднамеренных изменений «С» по МИ 3286-2010.
Таблица 1- Идентификационные данные программного обеспечения
|
Наименование ПО |
Идентификационное наименование ПО |
Номер версии ПО |
Цифровой идентификатор ПО (контрольная сумма) |
Алгоритм вычисления цифрового идентификатора ПО |
|
Внутреннее ПО |
W & M checksum |
11.XX |
555F |
CRC16 |
Технические характеристики
Таблица 2
|
Наименование параметра |
Значение |
|
Номинальный расход, л/мин |
50 |
|
Наименьший расход, л/мин |
5 |
|
Минимальная доза выдачи топлива, л |
2 |
|
Пределы допускаемой основной относительной погрешности при температуре окружающей среды и топлива (20 ± 5) °С, % - при номинальном расходе - при наименьшем расходе |
±1 ±1 |
|
Пределы допускаемой дополнительной относительной погрешности при температуре, отличной от (20 ± 5) °С, в пределах температур окружающей среды и топлива от минус 40 °С до плюс 60 °С, % |
±1 |
|
Максимальное давление сжиженного газа, МПа |
2,5 |
|
Минимальное давление сжиженного газа, МПа |
1,0 |
|
Напряжение электропитания, В |
220 |
|
Потребляемая мощность, Вт, не более |
450 |
|
Масса, кг, не более |
260 |
|
Габаритные размеры, мм, не более |
2145x510x1140 |
|
Средний срок службы, лет |
12 |
|
Средняя наработка на отказ, ч |
7000 |
|
Условия эксплуатации: - относительная влажность, % - атмосферное давление, кПа - температура окружающей среды, °С |
до 95 от 84,0 до 106,7 от минус 40 до +60 |
Знак утверждения типа
наносят на маркировочную табличку колонки фотографическим способом и на титульные листы эксплуатационной документации типографским способом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Количество |
|
Колонка |
1 шт. |
|
Методика поверки |
1 шт. |
|
Руководство по эксплуатации |
1 шт. |
|
Формуляр |
1 шт. |
Сведения о методах измерений
В колонках реализован прямой метод непосредственной оценки объёма топлива измерителем объёма топлива, проходящего через колонку, в единицах объёма.
Поверка
осуществляется по документу МП РТ 1723-2012 «Колонки раздаточные сжиженного газа Global Star V LPG и Global Century LPG. Методика поверки», утверждённому руководителем ГЦИ СИ ФБУ «Ростест-Москва» 05 мая 2012 г.
При поверке применяются следующие средства измерений:
- мерник металлический технический передвижной шкальный 1-го класса для сжиженных газов ММТСГ-1М номинальной вместимостью 10 дм3, ПГ ±0,2 %.
Нормативные документы
1 ГОСТ 8.510-2002 «ГСИ. Государственная поверочная схема для средств измерений объёма и массы жидкости».
2 Техническая документация «Wayne Fueling Systems Sweden AB», Швеция .
Рекомендации к применению
Осуществление торговли.
