Комплекс измерительно-управляющий для автоматизированного управления технологическими процессами КИНЕФ-АСУТП 3
| Номер в ГРСИ РФ: | 50808-12 |
|---|---|
| Производитель / заявитель: | ООО "КИНЕФ", г.Кириши |
Комплекс измерительно-управляющий для автоматизированного управления технологическими процессами КИНЕФ-АСУТП 3 (далее ╞ комплекс) предназначен для измерений сигналов от первичных измерительных преобразователей в виде силы постоянного тока, сигналов от термопар и термопреобразователей сопротивления, а также воспроизведения силы постоянного тока.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 50808-12 | ||||||
| Наименование | Комплекс измерительно-управляющий для автоматизированного управления технологическими процессами | ||||||
| Модель | КИНЕФ-АСУТП 3 | ||||||
| Характер производства | Единичное | ||||||
| Идентификатор записи ФИФ ОЕИ | 91e3920e-c189-2170-9b12-277bf637cf42 | ||||||
| Испытания |
|
||||||
| Год регистрации | 2012 | ||||||
| Общие данные | |
|---|---|
| Год регистрации | 2012 |
| Страна-производитель | Россия |
| Информация о сертификате | |
| Срок действия сертификата | .. |
| Номер сертификата | 47665 |
| Тип сертификата (C - серия/E - партия) | E |
| Дата протокола | Приказ 559 п. 10 от 17.08.2012 |
Производитель / Заявитель
ООО "КИНЕФ", РОССИЯ, г.Кириши
Россия
Поверка
| Методика поверки / информация о поверке | МИ 2539-99 |
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 1 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
50808-12: Описание типа
2012-50808-12.pdf
|
Скачать | 104.8 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Комплекс измерительно-управляющий для автоматизированного управления технологическими процессами КИНЕФ-АСУТП 3 (далее - комплекс) предназначен для измерений сигналов от первичных измерительных преобразователей в виде силы постоянного тока, сигналов от термопар и термопреобразователей сопротивления, а также воспроизведения силы постоянного тока.
Описание
Принцип действия комплекса заключается в использовании аналого-цифрового и цифро-аналогового преобразования. Управление процессом преобразования выполняют контроллеры. Аналоговые сигналы через промежуточные преобразователи поступают на входы модулей ввода, где они преобразуются в цифровые сигналы и передаются на контроллеры. С выхода контроллеров цифровые сигналы поступают на входы модулей вывода, в которых формируются аналоговые управляющие сигналы, а также на рабочие станции операторов, в которых регистрируются значения измеряемых параметров технологических процессов и управляющих сигналов.
Комплекс совместно с первичными измерительными преобразователями обеспечивает измерение и контроль параметров процесса каталитического риформирования бензинов, предупредительную и аварийную сигнализацию при выходе технологических параметров за установленные границы и при обнаружении неисправностей оборудования, выработку сигналов управления технологическим процессом в реальном масштабе времени, противоаварий-ную защиту оборудования, представление технологической и системной информации.
Комплекс состоит из следующих компонентов:
- 1340 измерительных каналов (ИК), включающих промежуточные преобразователи и измерительные модули ввода/вывода;
- кабельных линий связи;
- измерительно-вычислительного комплекса на основе высокопроизводительных контроллеров процессов CP60;
- рабочих станций операторов, укомплектованные IBM- совместимыми промышленными компьютерами.

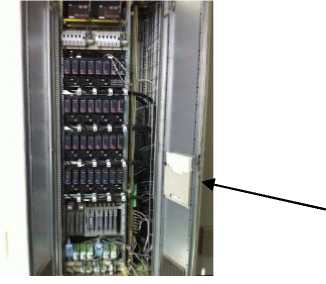

Конструктивно комплекс выполнен в 10 шкафах, в которых размещаются модули вво-да/выводы и промежуточные преобразователи (рисунок 1).
замок
Шкаф с модулями ввода/вывода
замок
Шкаф с промежуточными преобразователями
Программное обеспечение
Идентификационные данные программного обеспечения (ПО) приведены в таблице 1. аблица 1
|
Наименование программного обеспечения |
Идентиф икаци-онное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения |
Алгоритм идентификации |
|
Встроенное программное обеспечение основного контроллера |
PRIM EEPROM REV |
3.30 |
- |
- |
|
Встроенное программное обеспечение резервного контроллера |
SHAD EEPROM REV |
3.30 |
- |
- |
|
Встроенное программное обеспечение модулей ввода/вывода FBM205 |
SOFTWARE REV |
205 1.16 |
- |
- |
|
Встроенное программное обеспечение модулей ввода FBM211 |
SOFTWARE REV |
211 1.19 |
- |
- |
Встроенное ПО контроллеров и модулей ввода/вывода комплекса измерительно-управляющего для автоматизированного управления технологическими процессами КИНЕФ-АСУТП 3, предназначенное для конфигурирования и управления работой модулей, не влияет на метрологические характеристики средства измерений (метрологические характеристики контроллеров и модулей нормированы с учетом ПО). Для программной защиты от несанкционированного доступа предусмотрено разграничение уровней паролями. Механическая защита от несанкционированного доступа выполняется с помощью установленных на дверцах шкафов замков и применением охранной сигнализации в помещении, где установлен комплекс.
Уровень защиты - "С" по МИ 3286-2010
Технические характеристики
Таблица 2
|
Характеристики ИК |
Состав ИК | |||
|
Пределы допускаемой основной приведённой погрешности, % |
Пределы допускаемой приведённой погрешности в рабочих условиях, % |
Диапазон входных /выходных сигналов |
Промежуточный преобразователь |
Модуль аналогового ввода/вывода |
|
1 |
2 |
3 |
4 |
5 |
|
ИК формирования сигналов силы постоянного тока | ||||
|
± 0,15 |
± 0,45 |
от 4 до 20 мА |
Преобразователь измерительный KFD2-SCD-Ex1.LK Госреестр №22153-07 |
Модуль вывода аналоговых сигналов FBM205 Госреестр №14810-09 |
|
ИК измерения сигналов силы постоянного тока | ||||
|
± 0,15 |
± 0,45 |
от 4 до 20 мА |
Преобразователь измерительный KFD2-STC4-Ex2 Госреестр №22153-07 |
Модуль ввода аналоговых сигналов FBM211 Госреестр №14810-09 |
|
1 |
2 |
3 |
4 |
5 |
|
± 0,20 |
± 1,65 |
от 4 до 20 мА |
Преобразователь измерительный KFD0-CS-Ex2.52 Госреестр №22153-07 |
Модуль ввода аналоговых сигналов FBM211 Госреестр №14810-09 |
|
± 0,20 |
± 0,45 |
от 4 до 20 мА |
Преобразователь измерительный KFD2-STC4-Ex1.20 Госреестр №22153-07 |
Модуль ввода аналоговых сигналов FBM211 Госреестр №14810-09 |
|
± 0,10 |
± 0,40 |
от 4 до 20 мА |
Преобразователь измерительный KFD2-STC3-Ex1 Госреестр №22153-07 |
Модуль ввода аналоговых сигналов FBM205 Госреестр №14810-09 |
|
ИК температуры (сигналы от термопреобразователей сопротивления) | ||||
|
± 0,15 |
± 0,65 |
от 0 до 200 оС (Pt100, а=0,00385) |
Преобразователь измерительный KFD2-UT-Ex1 Госреестр №22149-07 |
Модуль ввода аналоговых сигналов FBM211 Госреестр №14810-09 |
|
± 0,45 |
± 0,85 |
от 0 до 200 оС (Pt100, а=0,00385) |
Преобразователь измерительный многоканальный MTL 830 Г осреестр №21319-01 |
- |
|
ИК температуры (сигналы от термопар) | ||||
|
± 0,35* |
± 0,85* |
от -50 до 1100 оС (К) от -50 до 800 оС (L) |
Преобразователь измерительный KFD2-UT-Ex1 Госреестр №22149-07 |
Модуль ввода аналоговых сигналов FBM211 Госреестр №14810-09 |
|
± 0,35* |
± 0,85* |
от -50 до 1100 оС (К) от -50 до 800 оС (L) |
Преобразователь измерительный KFD2-UT-Ex1 Госреестр №22149-07 |
Модуль ввода аналоговых сигналов FBM205 Госреестр №14810-09 |
|
± 0,20* |
± 0,60* |
от -50 до 1100 оС (К) от -50 до 800 оС (L) |
Преобразователь измерительный многоканальный MTL 830 Г осреестр №21319-01 |
- |
|
* - погрешность измерений сигналов от термопар нормируется с учетом погрешности компенсации температуры холодного спая. - нормирующим значением при определении приведенной погрешности является модуль алгебраической разности верхнего и нижнего пределов диапазона измерений. - допускается применение модулей аналогичных типов, прошедших испытания для це лей утверждения типа, с техническими и метрологическими характеристиками не хуже, чем указано в таблице (замена оформляется актом). | ||||
Потребляемая мощность, кВ-А, не более
Срок службы, лет, не менее
Средняя наработка на отказ, ч
Рабочие условия эксплуатации:
- диапазон температуры окружающего воздуха, оС..................................от 0 до 60
- относительная влажность окружающего воздуха при 25 оС без конденсации влаги, %, не более
- диапазон атмосферного давления, кПа.............................................от 84 до 106,7
Знак утверждения типа
Знак утверждения типа наносится на титульный лист руководства по эксплуатации комплекса типографским способом и на дверцы шкафов в виде наклеек.
Комплектность
Комплекс
Руководство по эксплуатации
Руководство оператора
Поверка
осуществляется по МИ 2539-99 "Измерительные каналы контроллеров, измерительновычислительных, управляющих, программно-технических комплексов. Методика поверки".
Перечень основных средств поверки:
- калибратор универсальный Н4-7
воспроизведение напряжения постоянного тока, предел 0,2 В, ± (0,002%Ux+0,00015%Un);
воспроизведение силы постоянного тока, предел 20 мА, ± (0,004%1х+0,0004%1п);
- магазин сопротивления Р4831, от 10-2 до 106 Ом, кл. 0,02.
- мультиметр В7-64/1, от 500,0 до 1999,999 мВ, ± (40 ррт от UX + 2 ед.мл.р.).
Сведения о методах измерений
приведены в документе "Комплекс измерительно-управляющий для автоматизированного управления технологическими процессами КИНЕФ-АСУТП 3. Руководство по эксплуатации".
Нормативные документы
1. ГОСТ 8.022-91 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне от 1И0-16 до 30 А.
2. ГОСТ 8.558-93 ГСИ. Государственная поверочная схема для средств измерений температуры.
3. ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
4. Техническая документация ООО "КИНЕФ", г. Кириши, Ленинградской обл.
Рекомендации к применению
осуществление контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта (в составе измерительных систем).
