Трубы визирные измерительные ППС-11
| Номер в ГРСИ РФ: | 5083-17 |
|---|---|
| Производитель / заявитель: | ОАО "ЛОМО", г.С.-Петербург |
Трубы визирные измерительные ППС-11 (далее - трубы визирные) предназначены для измерений длины в области измерений отклонений от прямолинейности, параллельности, перпендикулярности и угла наклона относительно горизонта поверхностей изделий и отклонений от соосности отверстий.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 5083-17 |
| Действует | по 12.09.2027 |
| Наименование | Трубы визирные измерительные |
| Модель | ППС-11 |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | d42e741d-e894-954a-7d12-69b82a2e2481 |
Производитель / Заявитель
Акционерное общество "ЛОМО" (АО "ЛОМО"), г. Санкт-Петербург
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 54 (95%) |
| Неуспешных поверок (СИ непригодно) | 3 (5 %) |
| Актуальность информации | 11.10.2026 |
Поверители
Скачать
|
5083-17: Описание типа
2024-05083-17.pdf
|
Скачать | 340.4 КБ | |
|
5083-17: Методика поверки
2023-mp05083-17-1.pdf
|
Скачать | 976.6 КБ |
Описание типа
Назначение
Трубы визирные измерительные ППС-11 (далее - трубы визирные) предназначены для измерений длины в области измерений отклонений от прямолинейности, параллельности, перпендикулярности и угла наклона относительно горизонта поверхностей изделий и отклонений от соосности отверстий.
Описание
Принцип действия основан на методе визирования. Оптическая схема визирной измерительной трубы показана на рисунке 1.

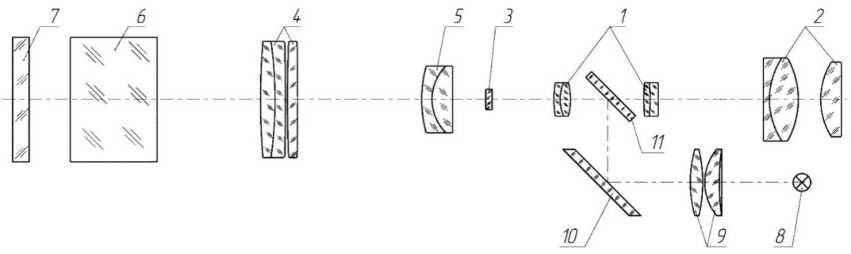

Рисунок 1 - Оптическая схема труб визирных измерительных ППС-11
Оборачивающая система, состоящая из линз 1 и окуляра 2 образуют микроскоп, с помощью которого рассматривают сетку 3 и сфокусированное на нее при помощи объектива 4 и фокусирующей линзы 5 изображение объекта-марки.
Величина смещения изображения марки относительно центра сетки визирной трубы измеряется оптическим микрометром, состоящим из наклоняющейся плоскопараллельной пластины 6 и связанных с ней отсчетных барабанов.
При работе визирной трубы в качестве авторефлектора подсветка авторефлекционной марки 7 осуществляется с помощью светодиодного осветителя 8, конденсора 9, зеркала 10 и полупрозрачной пластины 11.
Перемещением фокусирующей линзы 5 вдоль оптической оси на сетку 3 проецируется изображение марки 7, создаваемое зеркалом, устанавливаемым на проверяемую поверхность.
Труба визирная состоит из корпуса 12 (рисунок 2), в котором смонтированы авторефлекционная марка, плоскопараллельная пластина оптического микрометра, объектив, подвижная фокусирующая линза, сетка, окуляр, линзы оборачивающей системы, отсчетный механизм, подсветка авторефлекционной марки 13, состоящая из конденсора, зеркала, полупрозрачной пластины и светодиодного осветителя.
Фокусирующая линза заключена в оправу, которую с помощью барабана 14 можно перемещать вдоль оптической оси, что дает возможность фокусировать визирную трубу на марку, устанавливаемую на различных расстояниях от торца визирной трубы.
Отсчетный механизм состоит из плоскопараллельной пластины и кулачков, связанных с барабанами 15 и 16, на которых нанесены шкалы с ценой деления 0,01 мм. По шкалам отсчитываются величины смещения изображения марки относительно линии визирования. Наличие двух барабанов позволяет производить измерения в двух взаимно перпендикулярных направлениях в пределах от 0 до 2 мм.
Узел, состоящий из корпуса 17 и окуляра 18 - сменный, отвинтив кольцо 19 его можно снять и установить вместо него окуляр угловой 20 из комплекта принадлежностей.
Светодиодный осветитель 8 устанавливается в оправу 21.
Трубы визирные измерительные ППС-11 выпускаются в следующих модификациях: Ю-34.54.002, Ю-34.54.002-01, Ю-34.54.002-02, которые отличаются комплектностью.
Нанесение знака поверки и знака утверждения типа на средство измерений не предусмотрено. Заводской номер, состоящий из латинских букв и арабских цифр, и логотип предприятия-изготовителя нанесены методом лазерной гравировки на металлическое кольцо трубы с последующим заполнением гравировки белой краской.
Пломбирование труб визирных не предусмотрено. Конструкция труб визирных обеспечивает ограничение доступа к частям труб визирных, несущим первичную измерительную информацию, и местам настройки (регулировки).
Общий вид труб визирных, обозначение места нанесения заводского номера представлены на рисунке 2.

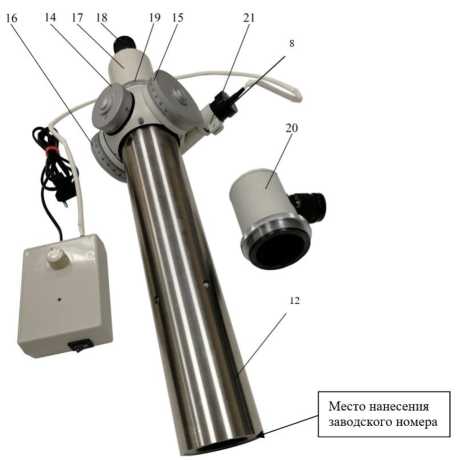

Рисунок 2 - Общий вид труб визирных измерительных ППС-11 с указанием места нанесения заводского номера
Технические характеристики
Таблица 1 - Метрологические характеристики труб визирных
|
Наименование характеристики |
Значение |
|
Диапазон измерений отсчетного устройства1, мм |
от 0 до 2 |
|
Цена деления шкалы отсчетного устройства, мм |
0,01 |
|
Пределы допускаемой абсолютной погрешности измерений отсчетного устройства1, мм |
± 0,02 |
|
Диапазон измерений1 по марке с концентрическими окружностями, мм |
± 26 |
|
Диапазон измерений отклонений от соосности по марке с концентрическими окружностями отверстий диаметром 40 мм и более, мм |
± 13 |
|
Диапазон измерений1 по марке с квадратными фигурами по горизонтали и вертикали, мм |
от 0 до 36 |
|
Пределы допускаемой абсолютной погрешности измерений визирной трубы1 в диапазоне расстояний от 0,5 до 30,0 м, мм - при фокусировании на марку с концентрическими окружностями - при фокусировании на марку с квадратными фигурами |
± (0,02 + 5-L-10’3)** ± (0,02 + 7-L-10’3)** |
|
* При измерении отклонений от прямолинейности, параллельности, перпендикулярности и угла наклона относительно горизонта поверхностей изделий и отклонений от соосности отверстий. * * Где L - расстояние от торца трубы визирной измерительной ППС-11 до объекта визирования в метрах, при количестве наведений, указанных в таблице 2. | |
Таблица 2 - Необходимое количество наведений для обеспечения заявленной погрешности
|
Расстояние, м |
0,5 |
1,0 |
3,0 |
5,0 |
10,0 |
20,0 |
30,0 |
|
Количество наведений |
3 |
3 |
5 |
5 |
7 |
10 |
10 |
Таблица 3 - Основные технические характеристики труб визирных
|
Наименование характеристики |
Значение |
|
Увеличение при фокусировании на бесконечность |
26 |
|
Диапазон визирования (фокусирования) на марку, м |
от 0 до от1 |
|
Отклонение от параллельности линии визирования визирной трубы оси наружного цилиндра, не более |
4,5" |
|
Разрешающая способность визирной трубы, не более |
6,5" |
|
Угол разворота визирной трубы вокруг оптической оси, не менее |
6° |
|
Посадочный диаметр визирной трубы, мм |
64—0,010 64-0,029 |
|
Номинальная цена деления уровня, мм/м |
0,02 |
|
Габаритные размеры визирной трубы, мм, не более: | |
|
- высота |
135 |
|
- ширина |
130 |
|
- длина |
525 |
|
Параметры электрического питания: | |
|
- напряжение переменного тока, В |
220±22 |
|
- частота переменного тока, Гц |
50±1 |
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, не более |
от + 15 до + 25 80 |
|
Масса визирной трубы, кг, не более |
6 |
|
Полный срок службы (y=0,97), лет, не менее |
6 |
|
* где 0 -положение фокуса соответствует торцу трубы, от -фокусировка на бесконечность | |
Знак утверждения типа
наносится типографским способом на титульный лист Руководства по эксплуатации и Паспорта.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество для модификации | ||
|
Ю-34.54.002 |
Ю-34.54.002-01 |
Ю-34.54.002-02 | ||
|
Труба визирная измерительная |
ППС-11 |
1 шт. |
1 шт. |
1 шт. |
|
Марка в оправе диаметром 40 мм |
Ю—44.43.282 |
* |
* |
* |
|
Марка |
Ю—44.43.337 |
1 шт. |
1 шт. |
1 шт. |
|
Окуляр угловой |
Ю-44.53.017 |
1 шт. |
1 шт. |
1 шт. |
|
Марка1 2 |
Ю-44.56.251 |
1 шт. |
1 шт. |
- |
|
Марка3 |
Ю-44.56.251-01 |
- |
- |
1 шт. |
|
Зеркало2 |
Ю—44.79.724 |
1 шт. |
1 шт. |
- |
|
Зеркало3 |
Ю-44.79.724-01 |
- |
- |
1 шт. |
|
Планка с упорами |
Ю-45.27.075 |
1 шт. |
1 шт. |
1 шт. |
|
Кольцо зажимное |
Ю-47.36.554 |
1 шт. |
- |
1 шт. |
|
Салфетка |
- |
1 шт. |
1 шт. |
1 шт. |
|
Устройство установочное2 |
Ю-41.49.312 |
1 шт. |
- |
- |
|
Устройство установочное3 |
ИКШЮ.304521.016 |
- |
- |
1 шт. |
|
Призма |
Ю-44.31.370 |
1 шт. |
1 шт. |
1 шт. |
|
Уровень брусковый |
УБ-100-0-0,02 |
1 шт. |
1 шт. |
1 шт. |
|
Руководство по эксплуатации |
Ю-34.54.002 РЭ |
1 экз. |
1 экз. |
1 экз. |
|
Паспорт |
Ю-34.54.002 ПС |
1 экз. |
1 экз. |
1 экз. |
|
Методика поверки |
- |
1 экз. |
1 экз. |
1 экз. |
Сведения о методах измерений
приведены в разделе 5 «Работа с визирной измерительной трубой» документа Ю-34.54.002 РЭ «Труба визирная измерительная ППС-11. Руководство по эксплуатации».
Нормативные документы
ТУ 3-3.1045-75 Труба визирная измерительная ППС-11. Технические условия;
Приказ Росстандарта от 15 марта 2021 г. № 314 «Об утверждении Государственной поверочной схемы для средств измерений отклонений от прямолинейности и плоскостности»
