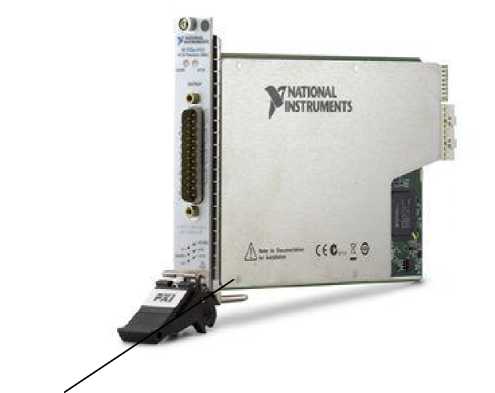

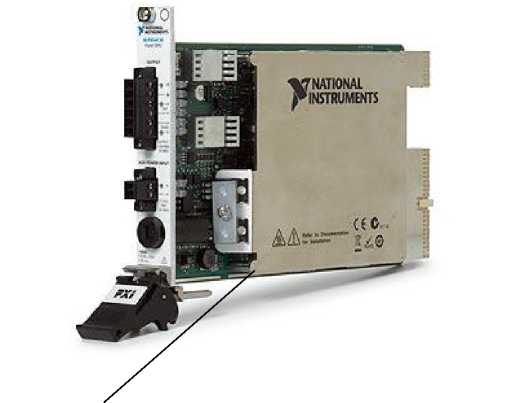

Источники питания программируемые модульные NI PXI-4132, NI PXIe-4140, NI PXIe-4141

класс риска

A по WELMEC 7.2 для категории U

идентификационное наименование

NI-DCPower

идентификационный номер версии

1.6 и выше

количество каналов

NI PXI-4132

1

NI PXIe-4140, NI PXIe-4141

4

пределы диапазонов установки напряжения Umax

NI PXI-4132

± 10 В, ± 100 В

NI PXIe-4140, NI PXIe-4141

± 10 В

пределы диапазонов установки силы тока Imax (с шагом, кратным 10)

от 10 мкА до 100 мА

пределы диапазонов установки выходного сопротивления (только для модели NI PXIe-4141; с шагом, кратным 10)

от 10 Ом до 100 кОм

максимальная выходная мощность в канале

NI PXI-4132

2 Вт

NI PXIe-4140, NI PXIe-4141

1 Вт

пределы допускаемой основной погрешности при температуре 23 ± 5 °C

установка напряжения U

NI PXI-4132

на пределе ± 10 В

на пределе ± 100 В

± (2,540-4 U + 3 мВ)

± (2,540-4 U + 10 мВ)

NI PXIe-4140

± (Ы0-3 U + 5 мВ)

NI PXIe-4141

± (1,5Ч0-4 U + 0,6 мВ)

измерение напряжения U

NI PXI-4132

на пределе ± 10 В

на пределе ± 100 В

± (2Ч0-4 U + 2 мВ)

± (2Ч0-'1 U + 5 мВ)

NI PXIe-4140

± (Ы0-3 U + 5 мВ)

NI PXIe-4141

± (1,5Ч0-4 U + 0,6 мВ)

установка силы тока I

NI PXI-4132

± (3,4Ч0-4 I + 2Ч0-4 Imax)

NI PXIe-4140

± (Г10-3 I + 540-4 Imax)

NI PXIe-4141

± (320-1 I + 1,5Ч0-4 Imax)

измерение силы тока I .......                                     NI PXI-4132

на пределах от 10 мкА до 10 мА

±™2_4i+1:10rjmax)......

на пределе 100 мА

± (2,0Ч0-4 I + Г10-4 Imax)

NI PXIe-4140

± (Г10-3 I + 540-4 Imax)

NI PXIe-4141

± (340-4 I + 1,5Ч0-4 Imax)

пределы допускаемой дополнительной погрешности в рабочем интервале температур на 1 оС, типовые значения

установка напряжения U

NI PXI-4132

на пределе ± 10 В

на пределе ± 100 В

± (3,75’10’5 U + 450 мкВ) ± (3,7540-5 U + 1,5 мВ)

NI PXIe-4140, NI PXIe-4141

± (540-6 U + 1 мкВ)

измерение напряжения U

NI PXI-4132

на пределе ± 10 В

на пределе ± 100 В

± (340-5 U + 300 мкВ) ± (340-5 U + 750 мкВ)

NI PXIe-4140, NI PXIe-4141

± (540-6 U + 1 мкВ)

установка силы тока

NI PXI-4132

± (5,Г10-5 I + 3’10'5 Imax)

NI PXIe-4140, NI PXIe-4141

± (2’10'5 I + Г10-6 Imax)

измерение силы тока I

NI PXI-4132

NI PXIe-4140, NI PXIe-4141

± (4,2-10'5 I + 1,5’10-5Imax)

± (2^10-5 I + 140-6 Imax)

отклонение напряжения U при изменении силы тока в нагрузке на 1 мА, не более

NI PXI-4132

0,5 мВ

NI PXIe-4140, NI PXIe-4141

10 мкВ (типовое значение)

отклонение силы тока I при изменении напряжения на нагрузке на 1 В, не более

NI PXI-4132

± (Г10-4 Imax)

NI PXIe-4140, NI PXIe-4141

± (Г10-6 Imax + 20 пА)

среднеквадратические значения пульсаций и шумов напряжения в ди до 20 МГц, типовые значение, не более

NI PXI-4132

NI PXIe-4140, NI PXIe-4141

иапазоне частот

......г мВ............................................................................................................

......1,5" "мВ...................................................................................................

габаритные размеры (высота х глубина х толщина), мм

216 х 130 х 20

масса, не более

NI PXI-4132

295 г

NI PXIe-4140, NI PXIe-4141

425 г

потребляемая мощность от шасси, не более

NI PXI-4132

13 Вт

NI PXIe-4140, NI PXIe-4141

16 Вт

рабочие условия применения

температура окружающей среды

от 0 до + 55 °C

относительная влажность воздуха при температуре до 40 °C

от 10 до 70 %

условия хранения и транспортирования

температура окружающей среды

от - 40 до + 70 °C

относительная влажность воздуха

от 5 до 95 %

электромагнитная совместимость

по ГОСТ Р 51522-99

безопасность

по ГОСТ Р 52319-2005

наименование и обозначение

кол-во

источник питания программируемый модульный (по заказу)

1 шт.

терминальный блок p/n 781974-01 (для моделей NI PXIe-4140, NI PXIe-4141)

1 шт.

компакт-диск с драйвером NI-DCPower

1 шт.

принадлежности

по заказу

руководство по эксплуатации на русском языке

370736H-01/1R для NI PXI-4132

1 шт.

370736H-01/2R для NI PXIe-4141, NI PXIe-4142

1 шт.

методика поверки NI4141-2012

1 шт.

средство поверки и требования к его метрологическим характеристикам

рекомендуемое средство поверки и его метрологические характеристики

вольтметр постоянного напряжения относительная погрешность измерения постоянного напряжения от 10 В до 100 В не более ± 0,005 %

мультиметр Agilent 3458A

относительная погрешность измерения постоянного напряжения от 10 В до 100 В не более ± 0,0015 %

амперметр постоянного тока

относительная погрешность измерения силы постоянного тока от 2,5 мкА до 100 мА не более 0,01 %

мультиметр Agilent 3458A

относительная погрешность измерения силы постоянного тока от 2,5 мкА до 100 мА не более 0,006 %

нагрузка электронная

относительная погрешность установки сопротивления от 10 Ом до 1 кОм не более ± 10 %;

максимальная мощность не менее 3 Вт

нагрузка электронная постоянного тока B&K Precision 8540

относительная погрешность установки сопротивления от 10 Ом до 1 кОм не более ± 2 %;

максимальная мощность 150 Вт
