Анализаторы цепей скалярные Р2М-04А
| Номер в ГРСИ РФ: | 50854-12 |
|---|---|
| Производитель / заявитель: | ЗАО "НПФ "МИКРАН", г.Томск |
Анализаторы цепей скалярные Р2М-04А предназначены для измерений модуля коэффициента передачи, модуля коэффициента отражения, коэффициента стоячей волны по напряжению (далее - КСВН), мощности в коаксиальном волноводе с диаметрами поперечных сечений 7,0/3,04 мм и для генерирования электрических синусоидальных колебаний.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 50854-12 |
| Действует | по 30.05.2027 |
| Наименование | Анализаторы цепей скалярные |
| Модель | Р2М-04А |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | a511576f-e627-7055-b6c1-dfb13cf01a2d |
| Год регистрации | 2012 |
| Общие данные | |
|---|---|
| Год регистрации | 2012 |
| Страна-производитель | Россия |
| Информация о сертификате | |
| Срок действия сертификата | 17.08.2017 |
| Номер сертификата | 47712 |
| Тип сертификата (C - серия/E - партия) | C |
| Дата протокола | Приказ 559 п. 57 от 17.08.2012 |
Производитель / Заявитель
Акционерное общество "Научно-производственная фирма "Микран" (АО "НПФ "Микран"), г. Томск
Россия
Поверка
| Методика поверки / информация о поверке | ЖНКЮ.468166.026Д3 |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 395 (98%) |
| Неуспешных поверок (СИ непригодно) | 8 (2 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
50854-12: Описание типа
2017-50854-12.pdf
|
Скачать | 153.8 КБ | |
|
50854-12: Методика поверки
2022-mp50854-12.pdf
|
Скачать | 2.5 MБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Анализаторы цепей скалярные Р2М-04А предназначены для измерений модуля коэффициента передачи, модуля коэффициента отражения, коэффициента стоячей волны по напряжению (далее - КСВН), мощности в коаксиальном волноводе с диаметрами поперечных сечений 7,0/3,04 мм и для генерирования электрических синусоидальных колебаний.
Описание
Принцип действия анализаторов цепей скалярных Р2М-04А основан на выделении высокочастотных электромагнитных волн (падающей, прошедшей через исследуемое устройство и отраженной от его входов), преобразовании их в низкочастотные напряжения, пропорциональные мощности этих волн, измерении напряжений и расчете модуля коэффициента отражения, КСВН, модуля коэффициента передачи. Выделение и преобразование производится с помощью головок детекторных и датчиков коэффициента стоячей волны (далее - КСВ).
Анализаторы цепей скалярные Р2М-04А состоят из блока генераторно-измерительного, головок детекторных, датчиков КСВ, нагрузок комбинированных и кабелей сверхвысоких частот (далее - СВЧ).
Анализаторы цепей скалярные Р2М-04А имеют 4 модификации. Модификации характеризуются опциями, представленными в таблице 1, и отличаются типами соединителя выхода СВЧ блока генераторно-измерительного и возможностью расширения диапазонов установки уровня выходной мощности и измерений модуля коэффициента передачи:
- «Р2М-04А-01Р» (далее - «01Р») - тип III, розетка по ГОСТ РВ 51914-2002;
- «Р2М-04А-11Р» (далее - «11Р») - тип N, розетка по ГОСТ РВ 51914-2002;
- «Р2М-04А-АТА/70» (далее - «АТА/70») - наличие ступенчатого аттенюатора на выходе блока генераторно-измерительного.
Таблица 1
|
Наименование модификаций |
Опции |
|
Анализатор цепей скалярный Р2М-04А/1 |
«01Р» |
|
Анализатор цепей скалярный Р2М-04А/2 |
«11Р» |
|
Анализатор цепей скалярный Р2М-04А/3 |
«01Р», «АТА/70» |
|
Анализатор цепей скалярный Р2М-04А/4 |
«11Р», «АТА/70» |
Общий вид анализаторов цепей скалярных Р2М-04А представлен на рисунке 1. Схема пломбировки от несанкционированного доступа представлена на рисунке 2.

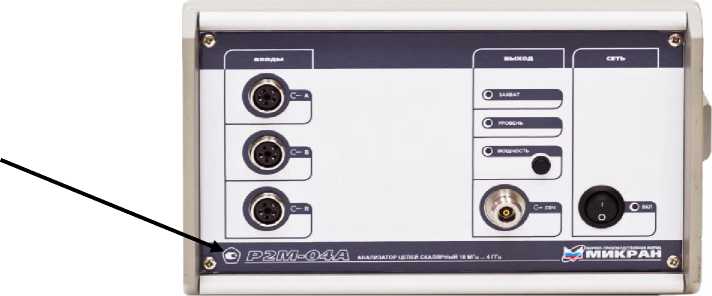

Место нанесения знака утверждения типа средства измерений
Рисунок 1 - Общий вид анализаторов цепей скалярных Р2М-04А
Место пломбировки на задней панели анализатора
Рисунок 2 - Схема пломбировки от несанкционированного доступа
Программное обеспечение
Анализаторы цепей скалярные Р2М-04А работают под управлением внешнего персонального компьютера с установленным программным обеспечением (далее - ПО), которое обрабатывает измерительную информацию, выполняет вычисления и обеспечивает отображение результатов измерений. Информационный обмен между анализатором цепей скалярным Р2М-04А и персональным компьютером осуществляется по интерфейсу Ethernet.
ПО реализовано без выделения метрологически значимой части.
Идентификационные данные ПО приведены в таблице 2.
Таблица 2
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Graphit Р2М |
|
Номер версии (идентификационный номер) ПО |
2.3 |
|
Цифровой идентификатор ПО |
Для файла «launcher.exe»: b5ff8fa0d9f7b56fae15003b8597b891 |
|
Алгоритм вычисления цифрового идентификатора ПО |
md5 |
Метрологические характеристики анализаторов цепей скалярных Р2М-04А нормированы с учетом влияния ПО.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «С» по классификации МИ 3286-2010.
Для работы программного обеспечения необходимо, чтобы персональный компьютер удовлетворял следующим минимальным требованиям:
- процессор Intel® Pentium II® 600 МГц (или аналог);
- наличие адаптера локальной сети - Ethernet;
- оперативная память 512 Мб;
- разрешение экрана 1024 х 768.
Программное обеспечение работает в следующих операционных системах: Windows® XP, Windows® Vista, Windows® 7. Персональный компьютер не входит в комплект поставки.
Технические характеристики
Таблица 3 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон рабочих частот, МГц |
от 10 до 4000 |
|
Диапазоны измерений: - модуля коэффициента передачи, дБ а) анализаторов без опции «АТА/70» б) анализаторов с опцией «АТА/70» - модуля коэффициента отражения - КСВН - мощности, дБм |
от минус 70 до 35 от минус 70 до 70 от 0 до 1 от 1,02 до 5,00 от минус 55 до 15 |
Продолжение таблицы 3
|
Наименование характеристики |
Значение |
|
Диапазон установки уровня выходной мощности, дБм: - анализаторов без опции «АТА/70» - анализаторов с опцией «АТА/70» |
от минус 20 до 15 от минус 90 до 15 |
|
Пределы допускаемой относительной погрешности установки частоты при работе от внутреннего опорного генератора в течение одного года |
±1-10-6 |
|
Дискретность установки частоты, Гц |
1 |
|
Пределы допускаемой абсолютной погрешности измерений модуля коэффициента передачи, дБ 1) |
±(0,02-|Л\ + 0,2) |
|
Пределы допускаемой абсолютной погрешности измерений модуля коэффициента отражения 1) |
±(0,09- Г2 + 0,02) |
|
Пределы допускаемой относительной погрешности измерений КСВН при KcmU < 2, % 1) |
±(3- KcmU + 1) |
|
Пределы допускаемой относительной погрешности измерений КСВН при 2 < KcmU < 5, % 2) |
5K+ ^(KcmuP+A^/KcmuP))—1 ] 100 8K— ^(KcmU^-AV/KcmU^))- 1 ] 100 |
|
Пределы допускаемой погрешности измерений мощности, дБ |
±1 |
|
Пределы допускаемой погрешности установки уровня выходной мощности в диапазоне мощностей, дБ 3) - от минус 55 до менее минус 20 дБм - от минус 20 до 15 дБм |
±1,5 ±1,0 |
|
КСВН выхода СВЧ, не более |
1,7 |
|
1) А, Г, KcmU - измеренные значения модуля коэффициента передачи, модуля коэффициента отражения и КСВН соответственно. Погрешность измерений модуля коэффициента передачи нормируется при измерениях согласованных четырехполюсников с КСВН входа и выхода не более 1,3. Для рассогласованных четырехполюсников допускаемая дополнительная абсолютная погрешность измерений ААдоп, дБ, рассчитывается по формуле: ЬАдоп = 20-log[(0,9677-(1+k)0,017) / (1-0,183Твх-0,064Твых-(1+к)-0,017)], где Гвх и Гвых - модули коэффициентов отражения входа и выхода исследуемого четырехполюсника; k - модуль коэффициента передачи исследуемого четырехполюсника в относительных единицах по напряжению. 2) Где 6K и 6K - верхний и нижний пределы относительной погрешности измерений КСВН; Ксти(Г) - КСВН, равный (1+Г)/(1-Г); АГ - абсолютная погрешность измерений модуля коэффициента отражения. 3) Для анализаторов с опцией «АТА/70» пределы допускаемой относительной погрешности установки уровня мощности нормируются в режиме «Максимальное согласование». | |
Таблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Период обновления измерений в полном диапазоне рабочих частот при количестве точек 501 и усреднении 3, мс, не более |
400 |
|
Количество измерительных входов |
3 |
|
Напряжение питания от сети переменного тока частотой (50±1) Гц, В |
от 198 до 242 |
|
Потребляемая мощность, В^А, не более |
60 |
|
Время установления рабочего режима, ч, не более |
0,5 |
Продолжение таблицы 4
|
Наименование характеристики |
Значение |
|
Время непрерывной работы, ч, не менее |
16 |
|
Габаритные размеры блока генераторно-измерительного, мм, не более - высота - ширина - длина |
170 280 335 |
|
Масса блока генераторно-измерительного, кг, не более |
8 |
|
Рабочие условия эксплуатации: - температура окружающего воздуха, °C - относительная влажность воздуха, при плюс 25 °C, %, не более - атмосферное давление кПа (мм рт.ст.) |
от +15 до +35 80 от 70 до 106,7 (от 537 до 800) |
|
Тип соединителей выхода СВЧ: - анализаторов с опцией «01Р» - анализаторов с опцией «11Р» |
III, розетка N, розетка |
|
Показатели надежности: - средний срок службы, лет - средняя наработка на отказ, ч, не менее |
5 10000 |
Знак утверждения типа
наносится на переднюю панель блока генераторно-измерительного и титульный лист руководства по эксплуатации ЖНКЮ.468166.026РЭ типографским способом.
Комплектность
Таблица 5 - Комплектность анализаторов цепей скалярных Р2М-04А
|
Наименование |
Обозначение |
Количество, шт. |
Примечание |
|
Блок генераторно-измерительный: |
1 шт. | ||
|
- АЦС-04А/1 |
ЖНКЮ.468151.023 |
опция «01Р» | |
|
- АЦС-04А/2 |
ЖНКЮ.468151.023-01 |
опция «11Р» | |
|
- АЦС-04А/3 |
ЖНКЮ.468151.024 |
опции «01Р», «АТА/70» | |
|
- АЦС-04А/4 |
ЖНКЮ.468151.024-01 |
опции «11Р», «АТА/70» | |
|
Головка детекторная Д42-18-01 |
ЖНКЮ.467732.009-01 |
1 шт. |
тип III |
|
Головка детекторная Д42-18-11 |
ЖНКЮ.467732.009-03 |
1 шт. |
тип N |
|
Датчик КСВ ДК1-04-01Р-01Р |
ЖНКЮ.467739.002 |
1 шт. |
тип III |
|
Датчик КСВ ДК1-04-11Р-11Р |
ЖНКЮ.467739.002-01 |
1 шт. |
тип N |
|
Нагрузка комбинированная НКХ1-18-01 |
ЖНКЮ.468518.008 |
1 шт. |
тип III |
|
Нагрузка комбинированная НКХ1-18-11 |
ЖНКЮ.468518.008-01 |
1 шт. |
тип N |
|
Кабель СВЧ КСА18 А-01 -01 -600 |
ЖНКЮ.685675.007 |
1 шт. |
тип III, 0,6 м |
|
Кабель СВЧ КСА18 А-01-01-1000 |
ЖНКЮ.685675.007-01 |
1 шт. |
тип III, 1,0 м |
|
Кабель СВЧ КСА18А-11-11-600 |
ЖНКЮ.685675.007-03 |
1 шт. |
тип N, 0,6 м |
|
Кабель СВЧ КСА18 А-11-11-1000 |
ЖНКЮ.685675.007-04 |
1 шт. |
тип N, 1,0 м |
|
Переход коаксиальный ПК2-18-11Р-01 |
ЖНКЮ.468562.016-02 |
1 шт. |
тип N, розетка -тип III, вилка |
Продолжение таблицы 5
|
Наименование |
Обозначение |
Количество, шт. |
Примечание |
|
Переход коаксиальный ПК2-18-01Р-11 |
ЖНКЮ.468562.016-01 |
1 шт. |
тип III, розетка -тип ^вилка |
|
Кабель Ethernet |
ЖНКЮ.685611.077 |
1 шт. |
патч-корд Cat.5e или аналог |
|
Кабель питания |
ЖНКЮ.685631.067 |
1 шт. |
евростандарт, с заземляющим проводником |
|
Руководство по эксплуатации |
ЖНКЮ.468166.026РЭ |
1 экз. |
три части |
|
Формуляр |
ЖНКЮ.468166.026ФО |
1 экз. | |
|
Методика поверки |
ЖНКЮ.468166.026Д3 |
1 экз. | |
|
Программный комплекс Р2М |
ЖНКЮ.02007-07 |
1 экз. |
поставляется на цифровом носителе |
|
Упаковка |
ЖНКЮ.468916.004 |
1 шт. | |
|
Примечания: 1 Модификация блока генераторно-измерительного определяется при заказе. 2 Количество и типы головок детекторных, датчиков КСВ и кабелей СВЧ определяются при заказе. 3 Характеристики головок детекторных и датчиков КСВ записаны на цифровой носитель и входят в комплект поставки. 4 Переходы коаксиальные поставляются по согласованию с потребителем. | |||
Поверка
осуществляется по документу ЖНКЮ.468166.026Д3 «Анализаторы цепей скалярные Р2М-04А. Методика поверки», утвержденному ФБУ «Томский ЦСМ» 22.06.2012 г.
Основные средства поверки:
- частотомер электронно-счетный Ч3-66 (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений (ФИФОЕИ) 9273-85), диапазон рабочих частот от 10 до 4000 МГц, пределы допускаемой относительной погрешности по частоте кварцевого генератора за 12 месяцев ±5-10-7;
— ваттметр с блоком измерительным Е4418В и преобразователем измерительным Е4412А (регистрационный номер в ФИФОЕИ 34898-07), диапазон рабочих частот от 10 до 4000 МГц, диапазон измерений мощности от минус 55 до 15 дБм, пределы допускаемой относительной погрешности измерений мощности +8 %;
- комплект для измерений соединителей коаксиальных КИСК-7 (регистрационный номер в ФИФОЕИ 9864-85), пределы допускаемой абсолютной погрешности измерений ±0,02 мм;
- набор мер комплексного коэффициента передачи ДК2-70 (регистрационный номер в ФИФОЕИ 10692-86), диапазон рабочих частот от 10 до 4000 МГц, номинальные значения ослаблений аттенюаторов 10, 20 и 30 дБ, пределы допускаемой абсолютной погрешности определения действительных значений +0,2 дБ;
- набор мер КСВН и полного сопротивления 1-го разряда ЭК9-140 (регистрационный номер в ФИФОЕИ 36021-07), диапазон рабочих частот от 10 до 4000 МГц, номинальные значения КСВН мер 1,2 и 2,0, пределы допускаемой относительной погрешности определения действительных значений +2,5 %.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ЖНКЮ.468166.026ТУ Анализаторы цепей скалярные Р2М-04А. Технические условия
МИ 1700-87 ГСИ. Государственная поверочная схема для средств измерений полного сопротивления в коаксиальных волноводах поперечного сечения 16/6,95; 16/4,58; 7/3,04 и 3,5/1,52 мм в диапазоне частот 0,02 - 18,00 ГГц
