Трансформаторы напряжения RV
| Номер в ГРСИ РФ: | 50950-12 |
|---|---|
| Категория: | Трансформаторы |
| Производитель / заявитель: | Фирма "REVALCO s.r.l.", Италия |
Трансформаторы напряжения серии RV предназначены для контроля и передачи сигнала измерительной информации приборам измерения и устройствам защиты в установках переменного тока промышленной частоты.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 50950-12 |
| Действует | по 24.08.2017 |
| Наименование | Трансформаторы напряжения |
| Модель | RV |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 00f084ed-3766-c8f4-35c1-678147f9b3ee |
| Год регистрации | 2012 |
| Общие данные | |
|---|---|
| Класс СИ | 34.01.02 |
| Год регистрации | 2012 |
| Страна-производитель | Италия |
| Информация о сертификате | |
| Срок действия сертификата | 24.08.2017 |
| Номер сертификата | 47818 |
| Тип сертификата (C - серия/E - партия) | C |
| Дата протокола | Приказ 650 п. 52 от 24.08.2012 |
Производитель / Заявитель
Фирма "REVALCO s.r.l.", ИТАЛИЯ
Италия
Поверка
| Методика поверки / информация о поверке | ГОСТ 8.216-88 |
| Межповерочный интервал / Периодичность поверки |
6 лет
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 1 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
50950-12: Описание типа
2012-50950-12.pdf
|
Скачать | 144 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Трансформаторы напряжения серии RV предназначены для контроля и передачи сигнала измерительной информации приборам измерения и устройствам защиты в установках переменного тока промышленной частоты.
Описание
Трансформаторы напряжения серии RV (далее - трансформаторы) представляют собой однофазные масштабные преобразователи индуктивного типа с одним изолированным выводом первичной обмотки. Трансформаторы имеют одну первичную и одну вторичную обмотку. Первичная и вторичные обмотки залиты специальным компаундом, который обеспечивает основную изоляцию. Выводы вторичной обмотки помещены в контактной коробке, закрепленной на основании трансформатора.
Принцип действия трансформаторов основан на явлении электромагнитной индукции переменного тока.
Трансформаторы напряжения серии RV изготавливаются в модификациях RVCA11, RVCB11, RVCC11, RVFA11, RVFB11, RVFC11, RVCAD1, RVCBD1, RVFAD1, RVFBD1, RVFTS1, RVFBS1, RVFCS1, различающихся метрологическими и техническими характеристиками.
Общий вид трансформаторов напряжения серии RV показан на рисунке 1.

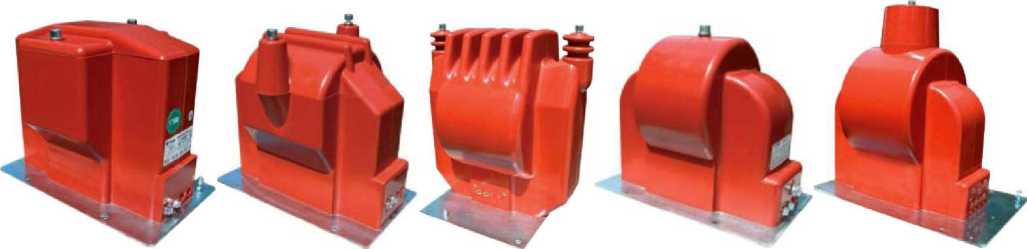

RVCA11 RVCB11 RVCC11 RVFA11, RVFB11 RVFC11

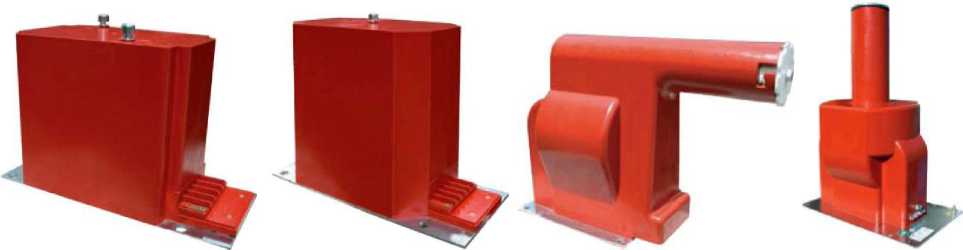

RVCAD1, RVCBD1 RVFAD1, RVFBD1 RVFTS1, RVFBS1 RVFCS1
Рисунок 1 - Фотографии общего вида трансформаторов напряжения серии RV
Технические характеристики
Основные метрологические и технические характеристики трансформаторов напряжения серии RV указаны в таблице 1 и таблице 2.
Таблица 1 - Основные метрологические и технические характеристики трансформаторов напряжения серии RV (модификации RVCA11, RVCB11, RVCC11, RVFA11, RVFB11, RVFC11, RVCAD1)
|
Модификация |
RVCA11 |
RVCB11 |
RVCC11 |
RVFA11 |
RVFB11 |
RVFC11 |
RVCAD1 |
|
Номинальное рабочее напряжение, В |
12 |
24 |
36 |
12 |
24 |
36 |
12 |
|
Номинальное напряжение первичной обмотки, В |
от 3 до 12 |
от 3 до 24 |
от 3 до 36 |
от 3 до 12 |
от 3 до 24 |
от 3 до 36 |
от 3 до 12 |
|
Номинальное напряжение вторичной обмотки, В |
100; 100/\3 |
100; 100/V3 |
100; 100/V3 |
100; 100/V3 |
100; 100/V3 |
100; 100/V3 |
100; 100/V3 |
|
Количество первичных обмоток, не более |
2 |
2 |
2 |
2 |
2 |
2 |
2 |
|
Количество вторичных обмоток, не более |
2 |
2 |
2 |
3 |
3 |
3 |
2 |
|
Номинальный класс точности вторичной обмотки |
0,2; 0,5; 1; 3P |
0,2; 0,5; 1; 3P |
0,2; 0,5; 1; 3P |
0,2; 0,5; 1; 3P |
0,2; 0,5; 1; 3P |
0,2; 0,5; 1; 3P |
0,2; 0,5; 1; 3P |
|
Номинальная вторичная нагрузка, ВА |
от 10 до 100 |
от 10 до 100 |
от 10 до 100 |
от 10 до 100 |
от 10 до 100 |
от 10 до 100 |
от 10 до 100 |
|
Номинальная частота, Гц |
50; 60 |
50; 60 |
50; 60 |
50; 60 |
50; 60 |
50; 60 |
50; 60 |
|
Диапазон рабочих температур, °С |
от минус 30 до 50 |
от минус 30 до 50 |
от минус 30 до 50 |
от минус 30 до 50 |
от минус 30 до 50 |
от минус 30 до 50 |
от минус 30 до 50 |
|
Масса, кг, не более |
20 |
30 |
50 |
22 |
30 |
50 |
22 |
|
Габаритные размеры, мм, не более (Д х Ш х В) |
305x195 x 225 |
340 x 260 x 300 |
330x380 x 390 |
305 x 180 x 240 |
340 x 200 x 300 |
400 x 240 x 390 |
350x148 x 220 |
|
Максимальная относительная влажность, % |
80 |
80 |
80 |
80 |
80 |
80 |
80 |
|
Средняя наработка до отказа, ч |
100000 |
100000 |
100000 |
100000 |
100000 |
100000 |
100000 |
Таблица 2 - Основные метрологические и технические характеристики трансформаторов напряжения серии RV (модификации RVCBD1, RVFAD1, RVFBD1, RVFTS1, RVFBS1, RVFCS1)
|
Модификация |
RVCBD1 |
RVFAD1 |
RVFBD1 |
RVFTS1 |
RVFBS1 |
RVFCS1 |
|
Номинальное рабочее напряжение, В |
24 |
12 |
24 |
12 |
24 |
36 |
|
Номинальное напряжение первичной обмотки, В |
от 3 до 24 |
от 3 до 12 |
от 3 до 24 |
от 3 до 12 |
от 3 до 24 |
от 3 до 36 |
|
Номинальное напряжение вторичной обмотки, В |
100; 100/V3 |
100; 100/V3 |
100; 100/V3 |
100; 100/V3 |
100; 100/V3 |
100; 100/V3 |
|
Количество первичных обмоток, не более |
2 |
2 |
2 |
2 |
2 |
2 |
|
Количество вторичных обмоток, не более |
2 |
3 |
3 |
3 |
3 |
3 |
Окончание таблицы 2
|
Модификация |
RVCBD1 |
RVFAD1 |
RVFBD1 |
RVFTS1 |
RVFBS1 |
RVFCS1 |
|
Номинальный класс точности вторичной обмотки |
0,2; 0,5; 1; 3P |
0,2; 0,5; 1; 3P |
0,2; 0,5; 1; 3P |
0,2; 0,5; 1; 3P |
0,2; 0,5; 1; 3P |
0,2; 0,5; 1; 3P |
|
Номинальная вторичная нагрузка, ВА |
от 10 до 100 |
от 10 до 100 |
от 10 до 100 |
от 10 до 100 |
от 10 до 100 |
от 10 до 100 |
|
Номинальная частота, Гц |
50; 60 |
50; 60 |
50; 60 |
50; 60 |
50; 60 |
50; 60 |
|
Диапазон рабочих температур, °С |
от минус 30 до 50 |
от минус 30 до 50 |
от минус 30 до 50 |
от минус 30 до 50 |
от минус 30 до 50 |
от минус 30 до 50 |
|
Масса, кг, не более |
30 |
22 |
30 |
20 |
28 |
40 |
|
Габаритные размеры, мм, не более (Д х Ш х В) |
365 x 178x 280 |
350x148x 220 |
365 x 178x 280 |
405 x 160x 303 |
517x180x 338 |
400x250x 680 |
|
Максимальная относительная влажность, % |
80 |
80 |
80 |
80 |
80 |
80 |
|
Средняя наработка до отказа, ч |
100000 |
100000 |
100000 |
100000 |
100000 |
100000 |
Знак утверждения типа
Знак утверждения типа наносится на трансформатор методом наклейки и на паспорт типографским способом.
Комплектность
В комплект поставки входят:
- трансформатор напряжения серии RV 1 шт.
- паспорт 1 экз.
- руководство по эксплуатации (на партию в один адрес) 1 экз.
Поверка
трансформаторов напряжения серии RV осуществляется по ГОСТ 8.216-88 «Трансформаторы напряжения. Методика поверки».
Сведения о методах измерений
Методы измерений с помощью трансформаторов напряжения серии RV указаны в документе «Трансформаторы напряжения RV. Руководство по эксплуатации».
Нормативные документы
1. ГОСТ 1983-2001 «Трансформаторы напряжения. Общие технические условия».
2. ГОСТ 8.216-88 «Трансформаторы напряжения. Методика поверки».
3. Техническая документация фирмы - изготовителя.
