Системы постоянного измерения температуры HFC
| Номер в ГРСИ РФ: | 50957-12 |
|---|---|
| Производитель / заявитель: | Фирма "Shen Yang Heraeus JunCheng Electronic Co., Ltd.", Китай |
Системы постоянного измерения температуры HFC предназначены для непрерывного измерения температуры жидкой стали в промежуточных ковшах машин непрерывного литья и других агрегатах.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 50957-12 |
| Действует | по 24.08.2017 |
| Наименование | Системы постоянного измерения температуры |
| Модель | HFC |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 933d11ca-8c37-e4d6-1ca9-0864e258970f |
| Год регистрации | 2012 |
| Общие данные | |
|---|---|
| Год регистрации | 2012 |
| Страна-производитель | Китай |
| Информация о сертификате | |
| Срок действия сертификата | 24.08.2017 |
| Номер сертификата | 47827 |
| Тип сертификата (C - серия/E - партия) | C |
| Дата протокола | Приказ 650 п. 61 от 24.08.2012 |
Производитель / Заявитель
Фирма "Shen Yang Heraeus JunCheng Electronic Co., Ltd.", КИТАЙ
Китай
Поверка
| Методика поверки / информация о поверке | МП РТ 1688-2012 |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 1 (50%) |
| Неуспешных поверок (СИ непригодно) | 1 (50 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
50957-12: Описание типа
2012-50957-12.pdf
|
Скачать | 237.2 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Системы постоянного измерения температуры HFC предназначены для непрерывного измерения температуры жидкой стали в промежуточных ковшах машин непрерывного литья и других агрегатах.
Описание

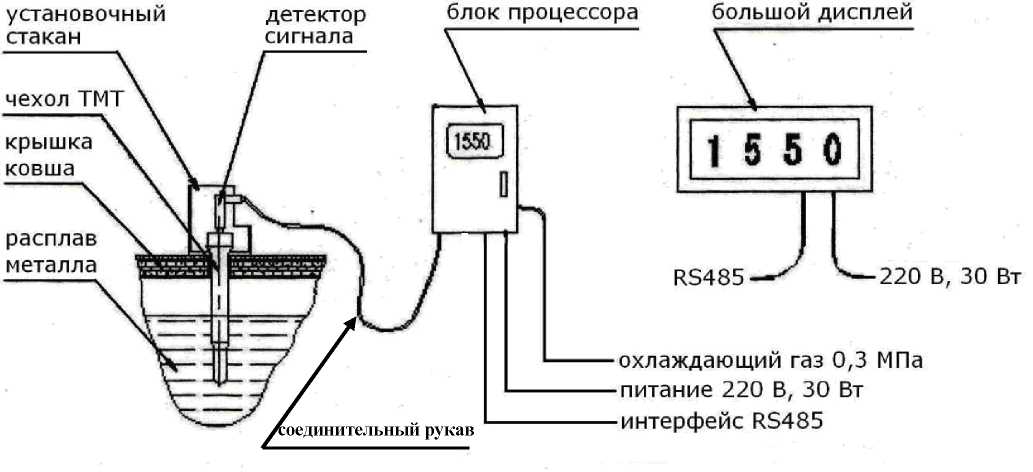

Системы постоянного измерения температуры HFC состоят из чехла ТМТ (temperature measuring tube), детектора сигнала, блока процессора с ЖК-дисплеем, соединительного рукава с кабелем, внешнего дисплея (большой дисплей), установочного стакана (рисунок 1). Измерительная часть систем постоянного измерения температуры HFC состоит из детектора сигнала, блока процессора, соединительного рукава с кабелем (рисунок 2).
Рисунок 1
Принцип действия
Чехол ТМТ погружается в расплавленный металл на глубину не менее 260 мм. Через несколько минут температура нижней части чехла становится равной температуре расплавленного металла. Детектор сигнала (датчик инфракрасного излучения), установленный в верхней части чехла ТМТ, улавливает излучение с донной части чехла и, преобразуя энергию излучения в соответствующий электрический сигнал, передает его в блок процессора. В блоке процессора происходит обработка сигнала и преобразование его в значение температуры расплава, которая отображается на ЖК-дисплее блока процессора и (при наличии) на большом дисплее.

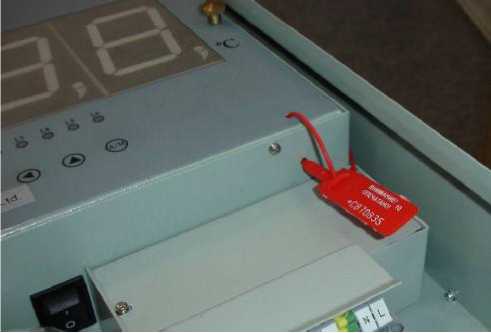

Для предотвращения несанкционированного доступа на крышку блока процессора устанавливается пломба. Хвостовик пломбы заводится в отверстия на крышке и на корпусе блока, далее в фиксирующее отверстие пломбы, и затягивается (рисунок 3).
Рисунок 2
Рисунок 3
Программное обеспечение
Внутреннее (встроенное) программное обеспечение (ПО), устанавливаемое при изго-
товлении прибора и не имеющее возможности считывания и модификации (ПО реализовано на масочной микросхеме), отображено в таблице 1.
Таблица 1
|
Наименование программного обеспечения |
Идентиф икаци-онное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
HFC |
HFC |
3.2.5 |
6DF30BA4A558E4B9E FDDB78520DD0659 |
MD5 |
Уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений
- А по МИ 3286-2010.
Технические характеристики
Метрологические и технические характеристики систем постоянного измерения тем-
пературы HFC приведены в таблице 2.
Таблица 2
|
Диапазон измерений, °С |
от 850 до 1650 |
|
Предел абсолютной погрешности измерений температуры, °С |
± 6 |
|
Температура эксплуатации, °С |
от 10 до 70 (детектор сигнала), от 20 до 60 (блок процессора) |
|
Температура хранения, °С |
от -20 до + 50 |
|
Срок службы чехла ТМТ, ч, не менее |
24 |
|
Питание |
220 ± 10 В, 50 Гц |
|
Потребляемая мощность, Вт, не более блок процессора большой дисплей |
30 30 |
|
Масса, кг, не более: блока процессора большой дисплей детектора сигнала |
13,6 10,1 12,0 |
|
Габаритные размеры, м: блока процессора большой дисплей детектора сигнала соединительный рукав с кабелем (длина) |
0,40 х 0,14 х 0,54 0,65 х 0,13 х 0,30 0,20x0,30x0,06 4, 5, 6, 8, 10 м (по заказу) |
Знак утверждения типа
Знак утверждения типа наносится типографским способом на титульный лист руководства по эксплуатации и в виде наклейки на корпусе систем постоянного измерения температуры HFC.
Комплектность
Комплектность средства измерений приведена в таблице 3.
Таблица 3
|
Наименование |
Кол-во |
|
детектор сигнала |
1 |
|
блок процессора |
1 |
|
установочный стакан |
1 |
|
большой дисплей |
1 |
|
соединительный рукав с кабелем |
1 |
|
чехол ТМТ |
по заказу |
|
Руководство по эксплуатации (4.045.005 РЭ) |
1 |
|
Методика поверки МП РТ 1688-2012 |
1 |
|
Упаковочная коробка |
1 |
Поверка
осуществляется по МП РТ 1688-2012 «Системы постоянного измерения температуры HFC. Методика поверки», утверждённой ГЦИ СИ ФБУ «Ростест-Москва» 16.01.12г.
Основные средства поверки приведены в таблице 4. Таблица 4
|
Наименование средств измерений |
Характеристики |
|
Пирометр инфракрасный |
1 разряд, диапазон от 800 до 1700 °С |
|
Источник излучения в виде модели черного тела |
2 разряд, диапазон от 800 до 1700 °С |
Сведения о методах измерений
Сведения о методах измерений содержатся в руководстве по эксплуатации
4.045.005 РЭ «Системы постоянного измерения температуры HFC».
Нормативные документы
1 Техническая документация изготовителя «Shen Yang Heraeus JunCheng Electronic Co., Ltd».
2 ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия».
3 ГОСТ 8.558 «ГСИ. Государственная поверочная схема для средств измерений температуры».
Рекомендации к применению
выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
