Станции базовые спутниковые навигационные СБС-363-02 ТСЮИ.461531.054
| Номер в ГРСИ РФ: | 50982-12 |
|---|---|
| Производитель / заявитель: | ОАО "Российский институт радионавигации и времени" (РИРВ), г.С.-Петербург |
Станции базовые спутниковые навигационные ┌СБС-363-02√ ТСЮИ.461531.054 (далее ╞ СБС) предназначены для измерений навигационных параметров для определений приращений координат методом относительного позиционирования по ГОСТ Р 53606-2009.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 50982-12 |
| Действует | по 24.08.2017 |
| Наименование | Станции базовые спутниковые навигационные |
| Модель | СБС-363-02 ТСЮИ.461531.054 |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | fcc8067f-ae28-eef7-4711-cbddeb3e7712 |
| Год регистрации | 2012 |
| Общие данные | |
|---|---|
| Год регистрации | 2012 |
| Страна-производитель | Россия |
| Информация о сертификате | |
| Срок действия сертификата | 24.08.2017 |
| Номер сертификата | 47857 |
| Тип сертификата (C - серия/E - партия) | C |
| Дата протокола | Приказ 650 п. 91 от 24.08.2012 |
Производитель / Заявитель
АО "Российский институт радионавигации и времени" (РИРВ), РОССИЯ, г.С.-Петербург
Россия
Поверка
| Методика поверки / информация о поверке | МИ 2408-97 |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 46 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
50982-12: Описание типа
2016-50982-12.pdf
|
Скачать | 150.3 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Станции базовые спутниковые навигационные «СБС-363-02» ТСЮИ.461531.054 (далее - СБС) предназначены для измерений навигационных параметров для определений приращений координат методом относительного позиционирования по ГОСТ Р 53606-2009.
Описание
Конструктивно СБС состоит из: приемника СБС-363 (устройство СБС-363, адаптер сетевой, жгут SCD-128FF) и устройства антенного.
Шкаф СБС-363 (щит с монтажной панелью YKM41-02-31 и комплект
монтажных частей), преобразователь интерфейсов NPort 5150, преобразователь интерфейсов SER - 485 Lite, источник бесперебойного питания Black Star 800 Powerman, нетбук Acer Aspire TimelineX 1830TZ-U542G25iss поставляются в соответствии с договором на поставку, допускается замена комплектующих на аналогичные.
Принцип действия СБС заключается в непрерывном приеме и обработке сигналов со спутников космических навигационных систем ГЛОНАСС/GPS. Связь с внешними устройствами осуществляется через интерфейс USB и последовательные порты RS-232-1 и RS-232-2.

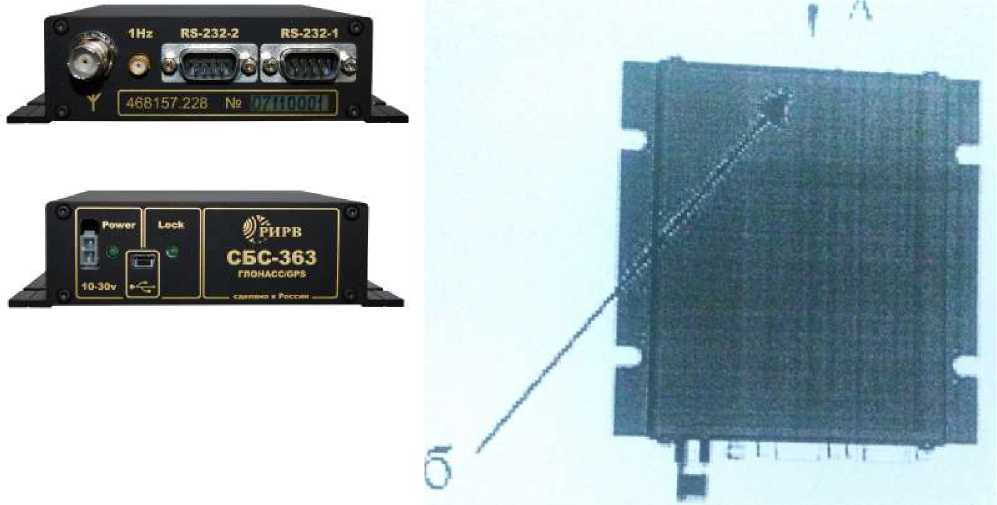

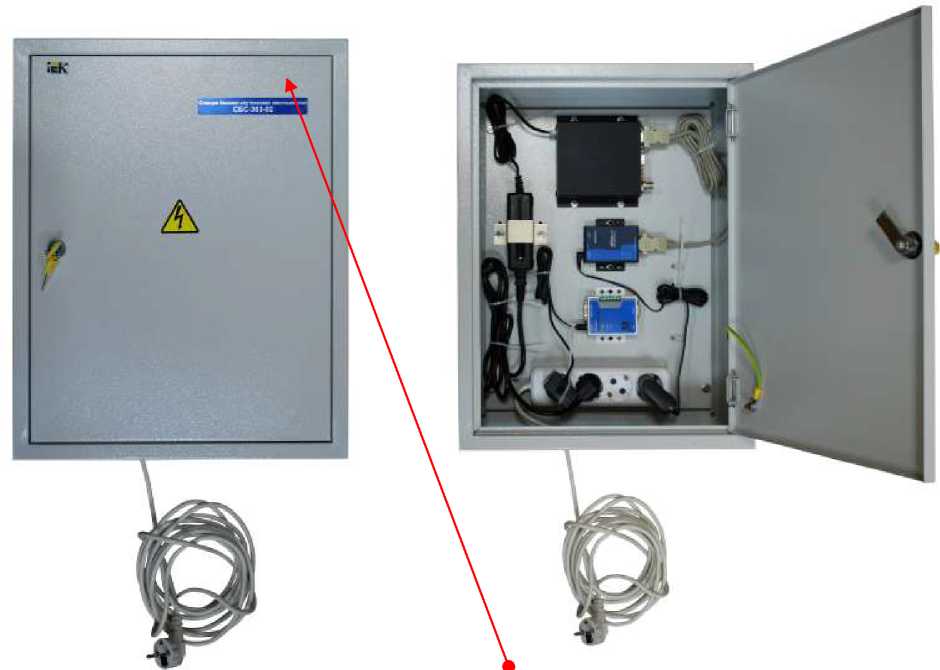

Внешний вид СБС приведен на рисунке 1.
а - место нанесения наклейки со знаком утверждения типа б - место пломбировки
Рисунок 1 - Внешний вид СБС
Программное обеспечение
СБС поставляются с программным обеспечением (ПО) регистрации данных BSW, позволяющим контролировать измерительный процесс в полевых условиях, которое реализует сбор, хранение и предоставление измерительной информации.
Внешняя программа постобработки «BL-GEO for Windows», поставляемая в комплекте, предназначена для высокоточной обработки геодезических измерений, выполняемых с помощью СБС.
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010. Идентификационные данные ПО указаны в таблице 1.
Таблица 1
|
Наименование ПО |
Идентификационное наименование ПО |
Номер версии ПО (идентификационный номер) |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора ПО |
|
Программное обеспечение регистрации данных BSW |
BSW |
1.5 |
250BA260633C025BCD 9735BBC5E6EC26 |
md5 |
|
Программа BL-GEO для высокоточной постобработки измерений, полученных с помощью СБС |
BL-GEO for Windows |
2.6 |
29592A062A2EF056E1 A82A686B7F0589 |
md5 |
Метрологические и технические характеристики приведены в таблице 2.
Таблица 2
|
Наименование параметра |
Значение |
|
Количество каналов приема сигналов стандартной точности ГЛОНАСС, GPS (с произвольным распределением каналов между системами) |
36 |
|
Частотные диапазоны приема сигналов систем: - ГЛОНАСС - GPS (С/А) |
1602,56-1615,50 Мгц (F1) 1246,00-1256,50 Мгц (f2) 1575,42 Мгц (L1) 1227,60 Мгц (L2) |
|
Средняя квадратическая погрешность (СКП) определений относительных координат пунктов на расстоянии D в режиме постобработки измерений мм, не более: - в плане - по высоте |
10 + 1,0-10-6-D 10 + 1,510-6-D где D - измеренная длина базиса |
|
Формат навигационных данных |
Binary2006 |
|
Среднее время наработки на отказ,ч, не менее |
10000 |
|
Время автономной работы, мин, не менее |
120 |
|
Потребляемая мощность В •А, не более |
5 |
|
Напряжение питания от сети переменного тока частотой (50±1) Гц, В |
от 198 до 242 |
|
Диапазон рабочих температур приемника СБС-363: - рабочая повышенная, °С, не более - рабочая пониженная, °С, не менее |
40 5 |
|
Диапазон рабочих температур приемника СБС-363: - предельная повышенная, °С, не более - предельная пониженная, °С, не менее |
55 Минус 20 |
|
Диапазон рабочих температур устройства антенного: - рабочая повышенная, °С, не более - рабочая пониженная, °С, не менее |
55 Минус 40 |
|
Диапазон рабочих температур устройства антенного: - предельная повышенная, °С, не более - предельная пониженная, ° С, не менее |
55 Минус 40 |
|
Габаритные размеры (длинахширинахвысота), мм, не более: 1) Приемник СБС-363 в составе: - устройство СБС-363 - адаптер сетевой 2) устройство антенное 3)Шкаф СБС-363 в составе: - Преобразователь интерфейсов NPort 5150 - Преобразователь интерфейсов SER-485 Lite 4) Источник бесперебойного питания Black Star 800 Powerman 5) Нетбук Acer Aspire TimelineX 1830TZ-U542G25iss |
130x144x34,8 125x50x32,5 186x186x91,5 500x400x150 75,2x80x22 56x73x23 375x145x245 204x285x28 |
Продолжение таблицы 2
|
Наименование параметра |
Значение |
|
Масса, кг, не более: 1) Приемник СБС-363 в составе: - устройство СБС-363 |
0,55 |
|
- адаптер сетевой |
0,31 |
|
2) устройство антенное |
1 |
|
3)Шкаф СБС-363 в составе: |
8 |
|
- Преобразователь интерфейсов NPort 5150 |
0,58 |
|
- Преобразователь интерфейсов SER-485 Lite |
0,1 |
|
4) Источник бесперебойного питания Black Star 800 Powerman |
7,7 |
|
5) Нетбук Acer Aspire TimelineX 1830TZ-U542G25iss |
1,4 |
Знак утверждения типа
наносится в верхнем левом углу титульного листа Руководства по эксплуатации методом компьютерной графики и на корпус шкафа СБС-363 и приемника СБС-363 в виде наклейки.
Комплектность
Комплект поставки приведен в таблице 3.
Таблица 3
|
Станция базовые спутниковые навигационные «СБС-363-01» ТСЮИ.461531.051 в составе: |
1 шт . |
|
1) Приемник СБС-363 в составе: |
1 шт. |
|
- устройство СБС-363 |
1 шт. |
|
- адаптер сетевой |
1 шт. |
|
2) Устройство антенное |
по заказу |
|
3) Шкаф СБС-363 ТСЮИ.469134.001 в составе: |
по заказу |
|
- щит с монтажной панелью YKM41 -02-31 |
по заказу |
|
- комплект монтажных частей |
по заказу |
|
- Преобразователь интерфейсов NPort 5150 |
по заказу |
|
- Преобразователь интерфейсов SER - 485 Lite |
по заказу |
|
4) Источник бесперебойного питания Black Star 800 Powerman |
1 шт. |
|
5) Нетбук Acer Aspire TimelineX 1830TZ-U542G25iss |
по заказу |
|
6) Программное обеспечение регистрации данных BSW |
1 шт. |
|
7) Комплект эксплуатационной документации согласно ведомости эксплуатационных документов ТСЮИ. 461531.051 ВЭ. |
1 шт . |
Поверка
осуществляется по МИ 2408-97 «ГСИ. Аппаратура пользователей космических навигационных систем геодезическая. Методика поверки»
Сведения о методах измерений
Станция базовая спутниковая навигационная «СБС-363-02». Руководство по эксплуатации ТСЮИ.461531.054 РЭ».
Нормативные документы
1 Технические условия. ТСЮИ.461531.054 ТУ
2 ГОСТ 53606-2009 «Глобальная навигационная спутниковая система. Методы и
технологии выполнения геодезических и землеустроительных работ. Метрологическое обеспечение. Основные положения».
3 МИ 2292-94 «ГСИ.Государственная проверочная схема для средств измерений разностей координат по сигналам космических навигационных систем».
