Комплекс весоизмерительный трубной продукции
| Номер в ГРСИ РФ: | 50989-12 |
|---|---|
| Производитель / заявитель: | Фирма "SMS Meer GmbH", Германия |
Комплекс весоизмерительный трубной продукции (далее - весоизмерительный комплекс) предназначен для взвешивания стальных труб.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 50989-12 | ||||||
| Наименование | Комплекс весоизмерительный трубной продукции | ||||||
| Характер производства | Единичное | ||||||
| Идентификатор записи ФИФ ОЕИ | 0266af50-e313-f283-9e67-1c7bd199207c | ||||||
| Испытания |
|
||||||
| Год регистрации | 2012 | ||||||
| Общие данные | |
|---|---|
| Год регистрации | 2012 |
| Страна-производитель | Германия |
| Информация о сертификате | |
| Срок действия сертификата | .. |
| Номер сертификата | 47864 |
| Тип сертификата (C - серия/E - партия) | E |
| Дата протокола | Приказ 650 п. 98 от 24.08.2012 |
Производитель / Заявитель
Фирма "SMS Meer GmbH", ГЕРМАНИЯ
Германия
Поверка
| Методика поверки / информация о поверке | ГОСТ Р 53228-2008 |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 12 (92%) |
| Неуспешных поверок (СИ непригодно) | 1 (8 %) |
| Актуальность информации | 30.11.2025 |
Поверители
Скачать
|
50989-12: Описание типа
2012-50989-12.pdf
|
Скачать | 127.5 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Комплекс весоизмерительный трубной продукции (далее - весоизмерительный комплекс) предназначен для взвешивания стальных труб.
Описание
Принцип действия весоизмерительного комплекса заключается в преобразовании упругой деформации элементов тензорезисторных весоизмерительных датчиков, возникающей под действием силы тяжести взвешиваемого груза, в электрический сигнал, изменяющийся пропорционально этой силе. Аналоговые электрические сигналы с датчиков суммируются и поступают в блок весоизмерительного прибора, где суммарный сигнал преобразуется в цифровой код. Значение массы груза отображается на цифровом табло весоизмерительного прибора.
Весоизмерительный комплекс состоит из грузоприемного устройства, включающего грузоприемную платформу, установленную на четырех датчиках, весоизмерительного прибора, распределительной коробки и кабелей линий связи датчиков с весоизмерительным прибором. Внешний вид весоизмерительного комплекса приведен на рисунке 1.
нанесения знака

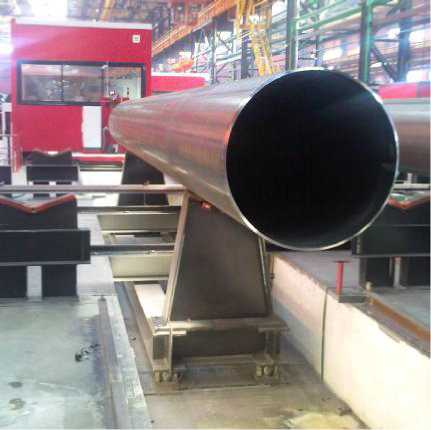

Грузоприемное устройство
Рисунок 1 - Внешний вид весов
Место для
поверки
Мастичная пломба

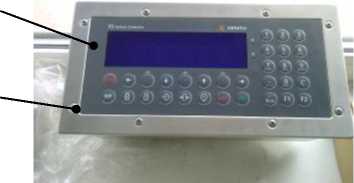

Весоизмерительный прибор
Грузоприемная платформа выполнена в виде цельносварной конструкции, на которой смонтированы кронштейны для установки взвешиваемых труб. Конструкция грузоприемной платформы опирается на весоизмерительные датчики через вмонтированные в конструкцию секции узлы встройки, при помощи которых нагрузка от взвешиваемого груза передается весоизмерительным датчикам.
Датчики весоизмерительные тензорезисторные модели PR6201 (далее - датчики) производства «Sartorius Hamburg GmbH», Германия, (внесены в Госреестр СИ, рег. № 31681-06) предназначены для преобразования статической и медленно меняющейся нагрузки в электрический сигнал.
Прибор весоизмерительный модели PR 5610 (далее - прибор) производства «Sartorius Hamburg GmbH», Германия, (внесен в Госреестр СИ РФ, рег. № 31686-06) предназначен для измерения и преобразования аналоговых выходных сигналов тензорезисторных датчиков, отображения измерительной информации на встроенном цифровом табло и передачи этой информации внешнему электронному оборудованию.
Программное обеспечение
Программное обеспечение (ПО) прибора весоизмерительного - встроенное, загружается при изготовлении прибора фирмой-изготовителем. ПО предназначено для обработки сигналов датчиков весоизмерительных и отображения результата измерения массы. В процессе эксплуатации изменение ПО исключено.
Идентификационные данные программного обеспечения
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
ПО весоизмерительного прибора PR 5610 |
ProController 03.00.01 |
Rev 2007-11-20 11-58-43 |
97E05473 |
контрольная сумма (CRC) |
Уровень защиты ПО прибора весоизмерительного PR 5610 от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010. Для защиты от несанкционированного изменения настроек и калибровочных характеристик на плате контроллера, расположенной внутри корпуса прибора, имеются блокировочные контакты, при размыкании которых изменение настроек и характеристик прибора исключено. Доступ внутрь корпуса прибора невозможен без повреждения мастичной пломбы, которой пломбируется один из винтов на лицевой панели.
Технические характеристики
|
Наименование параметра |
Значение |
|
Класс точности весов по ГОСТ Р 53228-2008 |
обычный (IIII) |
|
Цена поверочного деления (е) и дискретность отсчета (d), кг |
50 |
|
Наибольший предел взвешивания (Max), кг |
30000 |
|
Наименьший предел взвешивания (Min), кг |
500 |
|
Пределы допускаемой абсолютной погрешности при поверке (первичной, периодической, внеочередной и т.д.), кг, в диапазонах взвешивания: - от 500 кг (Min) до 2500 кг (50е), включ. - от 2500 кг (50е) до 10000 кг (200е), включ. - св. 10000 кг (200е) до 30000 кг (Max), включ. |
и- и- ио Vi "о Vi съ съ съ II II II 1+ 1+ 1+ -J СП I J Ui О Ui |
|
Пределы допускаемой абсолютной погрешности в эксплуатации (у пользователя) равны удвоенному значению пределов допускаемых погрешностей при поверке. | |
|
Пределы допускаемой погрешности устройства установки на нуль, кг |
±12,5 |
|
Предел реагирования весов, кг |
70 |
|
Время непрерывной работы весов, ч, не менее |
8 |
|
Наименование параметра |
Значение |
|
Параметры электропитания: | |
|
- напряжение питания, В |
от 187 до 242 |
|
- частота питающего напряжения, Гц |
от 49 до 51 |
|
- потребляемая мощность, В-А, не более |
25 |
|
Габаритные размеры грузоприемной платформы, мм, не более: | |
|
- длина |
7500 |
|
- ширина |
1655 |
|
- высота |
1300 |
|
Масса грузоприемной платформы, кг, не более: |
3375 |
|
Условия эксплуатации: | |
|
- диапазон рабочих температур, °С: |
от 5 до 35 |
|
- относительная влажность воздуха, %, не более |
80 |
Знак утверждения типа
наносится способом наклейки на табличку, закрепленную на грузоприемной платформе весоизмерительного комплекса, а также типографским способом на титульные листы Паспорта и Руководства по эксплуатации в их верхней части слева.
Комплектность
|
Наименование |
Обозначение (шифр) |
Кол-во, шт. |
|
1 Грузоприемное устройство в составе: |
1 | |
|
- грузоприемная платформа |
1 | |
|
- датчик весоизмерительный тензорезисторный |
PR6201/20t D1 |
4 |
|
2 Прибор весоизмерительный |
PR 5610 |
1 |
|
3 Комплект соединительных кабелей |
1 | |
|
4 Эксплуатационная документация в составе: | ||
|
- Паспорт |
1605034-10.000 ПС |
1 |
|
- Руководство по эксплуатации |
1605034-10.000 РЭ |
1 |
Поверка
осуществляется по Приложению Н «Методика поверки весов» ГОСТ Р 53228-2008 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».
Эталоны, применяемые при поверке:
- гири класса точности М1 по ГОСТ 7328-2001 массой от 5 до 2000 кг.
Сведения о методах измерений
Методика измерений входит в состав документа «Комплекс весоизмерительный листового проката. Руководство по эксплуатации», 1605034-10.000-2011, входящего в комплект поставки.
Нормативные документы
1 ГОСТ Р 53228-2008 Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания.
2 ГОСТ 8.021-2005 ГСИ. Государственный первичный эталон и государственная
поверочная схема для средств измерений массы.
3 Техническая документация «SMS Meer GmbH», Германия.
Рекомендации к применению
Осуществление торговли и товарообменных операций, выполнение работ по расфасовке товаров.
