Расходомеры-счетчики массовые OPTIMASS
Номер в ГРСИ РФ: | 50998-12 |
---|---|
Категория: | Расходомеры |
Производитель / заявитель: | Фирма "Krohne", Германия |
Расходомеры-счётчики массовые OPTIMASS предназначены для измерения массового и объемного расхода жидкости и газа, их плотности и температуры.
Информация по Госреестру
Основные данные | |
---|---|
Номер по Госреестру | 50998-12 |
Наименование | Расходомеры-счетчики массовые |
Модель | OPTIMASS |
Год регистрации | 2012 |
Страна-производитель | Великобритания |
Информация о сертификате | |
Срок действия сертификата | 20.08.2017 |
Номер сертификата | 47873 |
Тип сертификата (C - серия/E - партия) | C |
Дата протокола | Приказ 590 п. 05 от 20.08.2012 |
Производитель / Заявитель
Фирма "KROHNE Ltd.", Великобритания
Великобритания
Поверка
Методика поверки / информация о поверке | МП РТ 1720-2012 |
Межповерочный интервал / Периодичность поверки | 4 года |
Зарегистрировано поверок | 734 |
Найдено поверителей | 49 |
Успешных поверок (СИ пригодно) | 717 (98%) |
Неуспешных поверок (СИ непригодно) | 17 (2%) |
Актуальность информации | 22.11.2024 |
Поверители
Скачать
50998-12: Описание типа СИ | Скачать | 306.2 КБ | |
Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Расходомеры-счётчики массовые OPTIMASS предназначены для измерения массового и объемного расхода жидкости и газа, их плотности и температуры.
Описание

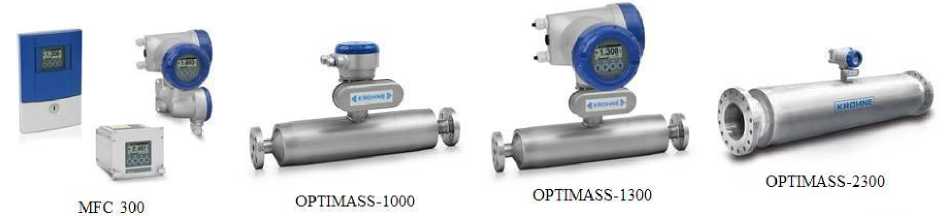

Расходомеры-счётчики массовые OPTIMASS состоят из двух частей - первичных преобразователей серий OPTIMASS-1000, -2000, -3000, -4000, -7000, -8000, -9000 и конвертера сигналов MFC 300, которые могут быть единой конструкцией (компактное исполнение) или разнесены на некоторое расстояние (разнесенное исполнение).
Принцип работы расходомеров-счётчиков массовых OPTIMASS основан на использовании сил Кориолиса, возникающих в колебательной системе, их величина зависит от массы жидкости и скорости её движения. Сила Кориолиса создаёт момент, пропорциональный массовому расходу, под влиянием колебательного воздействия, изгибающего трубку (две трубки), по которым поступательно движется измеряемая среда.
Источник колебаний (электромагнитная катушка) расположен в центральной части корпуса. Полезный сигнал снимается с нескольких измерительных датчиков, обрабатывается электронным блоком первичного преобразователя расхода, и затем передаётся, в цифровой форме, конвертеру сигналов. Конвертер сигналов обрабатывает полученные данные, и отображает измерительную информацию на жидкокристаллическом дисплее, а так же преобразует её в виде нормированных сигналов (токовых и/или частотно-импульсных).
Первичные преобразователи могут быть одно- и двухтрубными, т.е. чувствительный элемент представляет из себя: либо одну гладкую измерительную трубу, которая закреплена своими концами в упругих подвесах, либо две гладких измерительных трубы, расположенных параллельно.
Измерительные трубы изготавливают из титанового сплава (Т), хастеллоя (H) или нержавеющей стали (S).
Пломбировка расходомеров-счётчиков массовых OPTIMASS не предусмотрена.
Первичные преобразователи могут поставляться в следующих модификациях:
- с фланцевыми технологическими присоединениями;
- с асептическими технологическими присоединениями;
- с обогревающим кожухом;
- с системой аварийного дренирования.
Конвертер сигналов представляет собой отдельный электронный блок, предназначенный для обработки измерительной информации, а также для питания первичного преобразователя расхода. Конвертеры сигналов отличаются формой корпуса, номенклатурой выходных сигналов, набором диагностических и вспомогательных функций.
Конвертеры сигналов выпускаются в следующих исполнениях:
С - Компактное исполнение. Конвертер установлен непосредственно на первичном преобразователе и имеет с ним жесткую механическую связь.
F - Разнесенное исполнение. Конвертер изготовлен в корпусе полевого исполнения и соединен с первичным преобразователем сигнальным кабелем (поставляется производителем).
W - Разнесенное исполнение. Конвертер изготовлен в корпусе для настенного монтажа и соединен с первичным преобразователем сигнальным кабелем (поставляется производителем).
R - Разнесенное исполнение. Конвертер изготовлен в корпусе для установки в 19 дюймовую монтажную стойку и соединен с первичным преобразователем сигнальным кабелем (поставляется производителем).
Расходомеры-счётчики массовые OPTIMASS имеют аналоговые и частотно-импульсные выходы, магнитные сенсоры, смарт-систему, интерфейсы HART, Modbus, Profibus PA или RS485.
Схема обозначения модификаций расходомеров-счётчиков массовых OPTIMASS: OPTIMASS-XYYY
I—-----Тип конвертера сигналов (300-MFC 300; 010- с интерфейсом Modbus);
Тип первичного преобразователя (1-1000, 2-2000, 3-3000, 4-4000, ------------7-7000, 8-8000/8000k, 9-9000).
Программное обеспечение
Уровень защиты ПО СИ от непреднамеренных и преднамеренных изменений соответствует уровню «С», согласно МИ 3286-2010.
Идентификационные данные программного обеспечения (ПО) расходомеров-счётчиков массовых OPTIMASS приведены в таблице 1.
Таблица 1.
Наименование ПО |
Идентификационно е наименование ПО |
Номер версии (идентификационны й номер) ПО |
Цифровой идентификатор ПО (контрольная сумма) |
Алгоритм вычисления цифрового идентификатора |
Микропрограмма расходомера-счётчика |
ER 3.3.1 |
3.хх |
B0E4FEC6 |
CRC32 |
Технические характеристики
Основные метрологические и технические характеристики расходомеров-счётчиков массовых OPTIMASS, представлены в таблицах 2 + 7.
Знак утверждения типа
наносится на корпус конвертера сигналов при помощи наклейки и титульный лист руководства по эксплуатации типографским способом.
Комплектность
В комплект поставки входит:
- Расходомер-счётчик......................................................................................... 1 шт.
- Упаковка..................................................................................................... 1 шт.
- Руководство по эксплуатации............................................................................ 1 шт.
- Методика поверки........................................................................................... 1 шт.
Поверка
осуществляется по документу МП РТ 1720-2012 «ГСИ. Расходомеры-счётчики массовые OPTIMASS. Методика поверки», утвержденному ГЦИ СИ ФБУ «Ростест-Москва» 15 марта 2012 г.
Средства поверки:
- установка поверочная, с диапазоном расхода от 0,01 до 50 м3/ч, предел основной погрешности по расходу не более ±0,05 %;
- установка поверочная, с диапазоном расхода от 0,05 до 1000 м3/ч, предел основной погрешности по расходу не более ±0,05 %;
- набор ареометров по ГОСТ18481-81, с пределами абсолютной погрешности не более ±0,5 кг/м3;
- термометр электронный, с диапазоном измерения от 0 оС до +50 оС, пределы абсолютной погрешности не более ±0,1 оС.
Нормативные документы
ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия»;
ГОСТ Р 8.470-1985 «ГСИ. Государственная поверочная схема для средств измерений объёма жидкости».
Техническая документация фирмы «KROHNE Ltd», Великобритания.
Рекомендации к применению
Осуществление торговли и товарообменных операций.
Наименование параметра или характеристики |
OPTIMASS-1000 | |||
Исполнение |
S15 |
S25 |
S40 |
S50 |
Условные диаметры Ду, мм |
15 и 25 |
25 и 40 |
40 и 50 |
50 |
Максимальный расход жидкости, кг/ч |
6500 |
27000 |
80000 |
170000 |
Номинальный расход жидкости, кг/ч |
4800 |
20000 |
60000 |
125000 |
Минимальный расход жидкости, кг/ч |
480 |
2000 |
6000 |
12500 |
Номинальный расход газа*, кг/ч |
5800 |
24000 |
72000 |
150000 |
Стабильность нуля (от максимального диапазона измерения), % |
±0,025 | |||
Пределы допускаемой относительной погрешности измерений массового расхода и объёма жидкости, % |
±0,2+0,01-(Gmax/Gi) | |||
Пределы допускаемой относительной погрешности измерений массового расхода и объёма газа, % |
±0,5+0,05^(Gmax/Gi) | |||
Повторяемость, не хуже, % |
±0,05 | |||
Диапазон измерения плотности, кг/м3 |
от 400 до 2500 | |||
Пределы допускаемой абсолютной погрешности измерения плотности, кг/м3 |
±2 (±0,5 при калибровке на месте установки) | |||
Диапазон измерения температуры, оС |
от -40 до +130 | |||
Пределы допускаемой абсолютной погрешности измерения температуры, оС |
±1 | |||
Давление измеряемой среды, МПа |
до 10 | |||
Температура окружающей среды, оС |
от -40 до +60 (для компактной версии) от -40 до +65 (для разнесенной версии) | |||
Выходные сигналы: Токовый, мА Частотный, Гц Импульсный (длительность импульса от 0,05 до 2000 мс), имп/с |
от 0 до 20; от 4 до 20 от 0 до 10000 от 0,0001 до 10000 | |||
Маркировка взрывозащиты |
EEx de [ib]IIC T2.T6; EEx d[ib]IIC T2.. ,T6 | |||
Категория устойчивости к влаге и пыли (по ГОСТ 14254-96) |
IP67 | |||
Напряжение питания: - переменный ток, В - постоянный ток, В |
от 100 до 230 от 9 до 31 | |||
Потребляемая мощность, не более, Вт |
10 | |||
Габаритные размеры, не более: - длина, мм - высота, мм - ширина, мм |
562,5 356,8 260,5 |
609,3 374,2 260,5 |
778 428,2 260,5 |
946 479,6 260,5 |
Масса, не более, кг |
18,8 |
21,8 |
34,8 |
62,8 |
* - Расходы приведены для воздуха, при нормальных условиях по ГОСТ 2939-63.
Наименование параметра или характеристики |
OPTIMASS-2000 | ||
Исполнение |
S100 |
S150 |
S250 |
Условные диаметры Ду, мм |
100 и 150 |
150 и 200 |
250 и 300 |
Максимальный расход жидкости, кг/ч |
420000 |
900000 |
2300000 |
Номинальный расход жидкости, кг/ч |
220000 |
500000 |
1200000 |
Минимальный расход жидкости, кг/ч |
22000 |
50000 |
120000 |
Номинальный расход газа*, кг/ч |
265000 |
603000 |
1450000 |
Стабильность нуля, кг/ч |
7 |
18 |
50 |
Пределы допускаемой относительной погрешности измерений массового расхода и объёма жидкости, % |
±0,1 | ||
Пределы допускаемой относительной погрешности измерений массового расхода и объёма газа, % |
±0,5 | ||
Повторяемость, не хуже, % |
±0,05 | ||
Диапазон измерения плотности, кг/м3 |
от 400 до 3000 | ||
Пределы допускаемой абсолютной погрешности измерения плотности, кг/м3 |
±2 (±0,5 при калибровке на месте установки) | ||
Диапазон измерения температуры, оС |
от -45 до +130 | ||
Пределы допускаемой абсолютной погрешности измерения температуры, оС |
±1 | ||
Давление измеряемой среды, МПа |
до 14 | ||
Температура окружающей среды, оС |
от -40 до +60 (для компактной версии) от -40 до +65 (для разнесенной версии) | ||
Выходные сигналы: Токовый, мА Частотный, Гц Импульсный (длительность импульса от 0,05 до 2000 мс), имп/с |
от 0 до 20; от 4 до 20 от 0 до 10000 от 0,0001 до 10000 | ||
Маркировка взрывозащиты |
1Ex ibIIC T6...T1 | ||
Категория устойчивости к влаге и пыли (по ГОСТ 14254-96) |
IP67 | ||
Напряжение питания: - переменный ток, В - постоянный ток, В |
от 100 до 230 от 9 до 31 | ||
Потребляемая мощность, не более, Вт |
12 | ||
Габаритные размеры, не более: - длина, мм - высота, мм - ширина, мм |
1474 479,5 260,5 |
1809 583,5 323 |
2234 666 406 |
Масса, не более, кг |
90,1 |
216,8 |
449,8 |
* - Расходы приведены для воздуха, при нормальных условиях по ГОСТ 2939-63 и избыточного давления 4,0 МПа.
Наименование параметра или характеристики |
OPTIMASS-3000 | ||
Исполнение |
S/H01 |
S/H03 |
S/H04 |
Условные диаметры Ду, мм |
15 |
15 |
15 |
Максимальный расход жидкости, кг/ч |
19,5 |
130 |
455 |
Номинальный расход жидкости, кг/ч |
15 |
100 |
350 |
Минимальный расход жидкости, кг/ч |
1,5 |
10 |
35 |
Номинальный расход газа*, кг/ч |
18 |
120 |
420 |
Стабильность нуля (от максимального диапазона измерения), % |
±0,015 | ||
Пределы допускаемой относительной погрешности измерений массового расхода и объёма жидкости, % |
±0,1+0,01-(Gmax/Gi) | ||
Пределы допускаемой относительной погрешности измерений массового расхода и объёма газа, % |
±0,5+0,054Gmax/Gi) | ||
Повторяемость, не хуже, % |
±0,05 | ||
Диапазон измерения плотности, кг/м3 |
от 400 до 3000 | ||
Пределы допускаемой абсолютной погрешности измерения плотности, кг/м3 |
±2 (±0,5 при калибровке на месте установки) | ||
Диапазон измерения температуры, оС |
от минус 40 до +150 | ||
Пределы допускаемой абсолютной погрешности измерения температуры, оС |
±1 | ||
Давление измеряемой среды, не более, МПа |
15 | ||
Температура окружающей среды, оС |
от -40 до +60 (для компактной версии) от -40 до +65 (для разнесенной версии) | ||
Выходные сигналы: Токовый, мА Частотный, Гц Импульсный (длительность импульса от 0,05 до 2000 мс), имп/с |
от 0 до 20 и от 4 до 20 от 0 до 10000 от 0,0001 до 10000 | ||
Маркировка взрывозащиты |
EEx de[ib]IICT2...T6; EEx d[ib]IICT2..,T6 | ||
Категория устойчивости к влаге и пыли (по ГОСТ 14254-96) |
IP67 | ||
Напряжение питания: - переменный ток, В - постоянный ток, В |
от 21 до 48 и от 120 до 230 от 12 до 31 | ||
Потребляемая мощность, не более, Вт |
10 | ||
Габаритные размеры, не более: - длина, мм - высота, мм - ширина, мм |
295 395,5 260,2 | ||
Масса, не более, кг |
12 |
* - Расходы приведены для воздуха, при нормальных условиях по ГОСТ 2939-63 и избыточного давления 4,0 МПа.
Наименование параметра или характеристики |
OPTIMASS-4000 | ||||
Исполнение |
S/H08 |
S/H10 |
S/H15 |
S/H25 |
S/H40 |
Условные диаметры Ду, мм |
8 и 10 |
10 и 15 |
15 и 25 |
25 и 40 |
40 и 50 |
Максимальный расход жидкости, кг/ч |
480 |
1235 |
3510 |
11700 |
41600 |
Номинальный расход жидкости, кг/ч |
320 |
950 |
2700 |
9000 |
32000 |
Минимальный расход жидкости, кг/ч |
32 |
95 |
270 |
900 |
3200 |
Номинальный расход газа*, кг/ч |
390 |
1200 |
3300 |
11000 |
39000 |
Стабильность нуля (от максимального диапазона измерения), % |
±0,01 | ||||
Пределы допускаемой относительной погрешности измерений массового расхода и объёма жидкости, % |
±0,1 | ||||
Пределы допускаемой относительной погрешности измерений массового расхода и объёма газа, % |
±0,5 | ||||
Повторяемость, не хуже, % |
±0,05 | ||||
Диапазон измерения плотности, кг/м3 |
от 400 до 3000 | ||||
Пределы допускаемой абсолютной погрешности измерения плотности, кг/м3 |
±2 (±0,5 при калибровке на месте установки) | ||||
Диапазон измерения температуры, оС |
от минус 40 до +120 | ||||
Пределы допускаемой абсолютной погрешности измерения температуры, оС |
±1 | ||||
Давление измеряемой среды, МПа |
до 4 | ||||
Температура окружающей среды, оС |
от -40 до +60 (для компактной версии) от -40 до +65 (для разнесенной версии) | ||||
Выходные сигналы: Токовый, мА Частотный, Гц Импульсный (длительность импульса от 0,05 до 2000 мс), имп/с |
от 0 до 20; от 4 до 20 от 0 до 10000 от 0,0001 до 10000 | ||||
Маркировка взрывозащиты |
EEx de[ib]IIC T2... T6; EEx d[ib]IIC T2.. ,T6 | ||||
Категория устойчивости к влаге и пыли (по ГОСТ 14254-96) |
IP67 | ||||
Напряжение питания: - переменный ток, В - постоянный ток, В |
от 100 до 230 от 9 до 31 | ||||
Потребляемая мощность, не более, Вт |
12 | ||||
Габаритные размеры, не более: - длина, мм - высота, мм - ширина, мм |
400 660 260,5 |
400 697 260,5 |
420 747 260,5 |
540 797 260,5 |
640 857 260,5 |
Масса, не более, кг |
16,6 |
18,7 |
20,4 |
23,9 |
32,9 |
* - Расходы приведены для воздуха, при нормальных условиях по ГОСТ 2939-63 и избыточного давления 4,0 МПа.
Наименование параметра или характеристики |
OPTIMASS-7000 | ||||||
Исполнение |
S/H/T06 |
S/H/T10 |
S/H/T15 |
S/H/T25 |
S/H/T40 |
S/H/T50 |
S/H/T80 |
Условные диаметры Ду, мм |
6 и 10 |
10 и 15 |
15 и 25 |
25 и 40 |
40 и 50 |
50 и 80 |
80 и 100 |
Максимальный расход жидкости, кг/ч |
1235 |
3510 |
14625 |
44850 |
118950 |
234000 |
559000 |
Номинальный расход жидкости, кг/ч |
950 |
2700 |
11250 |
34500 |
91500 |
180000 |
430000 |
Минимальный расход жидкости, кг/ч |
95 |
270 |
1125 |
3450 |
9150 |
18000 |
43000 |
Номинальный расход газа*, кг/ч |
1200 |
3300 |
13500 |
42000 |
110000 |
217000 |
519000 |
Стабильность нуля (от максимального диапазона измерения), % - измерительная труба из титана (T) - измерительная труба из хастеллоя (Н) и нержавеющей стали (S) |
±0,004 ±0,015 | ||||||
Пределы допускаемой относительной погрешности измерений массового расхода и объёма жидкости, % - измерительная труба из титана (T) - измерительная труба из хастеллоя (Н) и нержавеющей стали (S) |
±0,1+0,01-(GmaxZGi) ±0,1+0,05<Gmax/Gi) | ||||||
Пределы допускаемой относительной погрешности измерений массового расхода и объёма газа, % - измерительная труба из титана (T) - измерительная труба из хастеллоя (Н) и нержавеющей стали (S) |
±0,5+0,01-(Gmx/Gi) ±0,5+0,05<Gmax/Gi) | ||||||
Повторяемость, не хуже, % |
±0,05 | ||||||
Диапазон измерения плотности, кг/м3 |
от 400 до 2500 | ||||||
Пределы допускаемой абсолютной погрешности измерения плотности, кг/м3 |
±2 (±0,5 при калибровке на месте установки) | ||||||
Диапазон измерения температуры, оС - для измерительной трубы из титана (Т) - для измерительной трубы из нержавеющей стали (S) - для измерительной трубы из хастеллоя (H) |
от минус 40 до +150 от 0 до +130 от 0 до +100 | ||||||
Пределы допускаемой абсолютной погрешности измерения температуры, оС |
±1 | ||||||
Давление измеряемой среды, МПа |
до 10 | ||||||
Температура окружающей среды, оС |
от -40 до +60 (для компактной версии) от -40 до +65 (для разнесенной версии) | ||||||
Выходные сигналы: Токовый, мА Частотный, Гц Импульсный (длительность импульса от 0,05 до 2000 мс), имп/с |
от 0 до 20; от 4 до 20 от 0 до 10000 от 0,0001 до 10000 | ||||||
Маркировка взрывозащиты |
EEx de[ib]IIC T2... T6; EEx d[ib]IIC T2..,T6 | ||||||
Категория устойчивости к влаге и пыли (по ГОСТ 14254-96) |
IP67 | ||||||
Напряжение питания: - переменный ток, В - постоянный ток, В |
от 100 до 230 от 9 до 31 | ||||||
Потребляемая мощность, не более, Вт |
12 | ||||||
Габаритные размеры, не более: - длина, мм - высота, мм - ширина, мм |
428 362 260,5 |
518 362 260,5 |
556 362 260,5 |
708 376 260,5 |
933 430 260,5 |
1109 480 260,5 |
1468 534 274 |
Масса, не более, кг |
23 |
27 |
30 |
42 |
87 |
152 |
267 |
* - Расходы приведены для воздуха, при нормальных условиях по ГОСТ 2939-63 и избыточного давления 4,0 МПа.
Наименование параметра или характеристики |
0PTIMASS-8000/8000k, OPTIMASS-9000 | ||||
Исполнение |
S/H15 |
S/H25 |
S/H40 |
S/H80 |
S/H100 |
Условные диаметры Ду, мм |
15 и 25 |
25 и 40 |
40, 50 и 80 |
80 и 100 |
100 и 150 |
Максимальный расход жидкости, кг/ч |
3510 |
11700 |
41600 |
110500 |
325000 |
Номинальный расход жидкости, кг/ч |
2700 |
9000 |
32000 |
85000 |
250000 |
Минимальный расход жидкости, кг/ч |
270 |
900 |
3200 |
8500 |
25000 |
Номинальный расход газа*, кг/ч |
3300 |
11000 |
39000 |
102500 |
300000 |
Стабильность нуля (от максимального диапазона измерения), % |
±0,008 | ||||
Пределы допускаемой относительной погрешности измерений массового расхода и объёма жидкости, % |
±0,1 | ||||
Пределы допускаемой относительной погрешности измерений массового расхода и объёма газа, % |
±0,5 | ||||
Повторяемость, не хуже, % |
±0,05 | ||||
Диапазон измерения плотности, кг/м3 |
от 400 до 3000 | ||||
Пределы допускаемой абсолютной погрешности измерения плотности, кг/м3 |
±2 (±0,5 при калибровке на месте установки) | ||||
Диапазон измерения температуры, оС - 0PTIMASS-8000/8000k - OPTIMASS-9000 |
от минус 40 до +230 и от минус 180** до +230 от минус 0 до +350 | ||||
Пределы допускаемой абсолютной погрешности измерения температуры, оС |
±(1+0,005- Тизм) | ||||
Температура окружающей среды, оС |
от минус 40 до +65 | ||||
Давление измеряемой среды, МПа |
до 26 | ||||
Выходные сигналы: Токовый, мА Частотный, Гц Импульсный (длительность импульса от 0,05 до 2000 мс), имп/с |
от 0 до 20; от 4 до 20 от 0 до 10000 от 0,0001 до 10000 | ||||
Маркировка взрывозащиты |
EEx de[ib]IICT3...T6; EEx d[ib]IIC T3...T6 | ||||
Категория устойчивости к влаге и пыли (по ГОСТ 14254-96) |
IP54 | ||||
Напряжение питания: - переменный ток, В - постоянный ток, В |
от 100 до 230 от 9 до 31 | ||||
Потребляемая мощность, не более, Вт |
10 | ||||
Габаритные размеры, не более: - длина (0PTIMASS-8000/8000k, OPTIMASS-9000), мм - высота, мм - ширина, мм |
420/450 747 260,5 |
540/600 797 260,5 |
640/720/760 857 260,5 |
1000/1000 1024 304 |
1100/1100 1067 343 |
Масса, не более, кг - 0PTIMASS-8000/8000k - OPTIMASS-9000 |
20,4 15,7 |
23,9 21,2 |
32,9 31,7 |
70,9 79,8 |
98,9 125,8 |
* - Расходы приведены для воздуха, при нормальных условиях по ГОСТ 2939-63 и избыточного давления 4,0 МПа;
** - По отдельному заказу;
Тизм - Текущая температура измеряемой среды;
