Трансформаторы напряжения VTM
| Номер в ГРСИ РФ: | 51019-12 |
|---|---|
| Категория: | Трансформаторы |
| Производитель / заявитель: | Фирма "PRAGATI ELECTRICALS PVT. Ltd.", Индия |
Трансформаторы напряжения VTM (далее ╞ трансформаторы) предназначены для измерения и учета электроэнергии при непосредственном подсоединении к шинам генераторного напряжения электрических станций или к выводам генераторов, а также для защиты, автоматики, управления и сигнализации в установкахпеременного тока номинальной частотой 50 Гц классов напряжения до 24 кВ.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 51019-12 |
| Действует | по 31.08.2017 |
| Наименование | Трансформаторы напряжения |
| Модель | VTM |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 28f1ec44-1546-2149-26fc-0dc241d0bbf5 |
| Год регистрации | 2012 |
| Общие данные | |
|---|---|
| Класс СИ | 34.01.02 |
| Год регистрации | 2012 |
| Страна-производитель | Индия |
| Информация о сертификате | |
| Срок действия сертификата | 31.08.2017 |
| Номер сертификата | 47905 |
| Тип сертификата (C - серия/E - партия) | C |
| Дата протокола | Приказ 715 п. 01 от 31.08.2012 |
Производитель / Заявитель
Фирма "PRAGATI ELECTRICALS PVT. Ltd.", ИНДИЯ
Индия
Поверка
| Методика поверки / информация о поверке | ГОСТ 8.216-88 |
| Межповерочный интервал / Периодичность поверки |
6 лет
|
| Зарегистрировано поверок | |
| Актуальность информации | 10.05.2026 |
Поверители
Скачать
|
51019-12: Описание типа
2012-51019-12.pdf
|
Скачать | 94.2 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Трансформаторы напряжения VTM (далее - трансформаторы) предназначены для измерения и учета электроэнергии при непосредственном подсоединении к шинам генераторного напряжения электрических станций или к выводам генераторов, а также для защиты, автоматики, управления и сигнализации в установках переменного тока номинальной частотой 50 Гц классов напряжения до 24 кВ.
Описание
Трансформаторы напряжения VTM являются однофазными, заземляемые и незазем-ляемыми, с одним коэффициентом трансформации, имеют одну вторичную обмотку. Первичные и вторичные обмотки залиты эпоксидной смолой. Эпоксидное литье выполняет одновременно функции изолятора и несущей конструкции.
Принцип действия трансформаторов заключается в преобразовании напряжения промышленной частоты в напряжения для измерения, а также для обеспечения гальванического разделения измерительных приборов от цепи высокого напряжения.
Выводы первичных обмоток трансформаторов напряжения VTM расположены на верхней части корпуса.
Зажимы вторичных обмоток расположены на литом выступе корпуса и закрываются прозрачной пластмассовой пломбируемой крышкой.
Основание трансформаторов снабжено металлической опорной плитой, вмонтированной в диэлектрический корпус. Для крепления трансформатора на месте эксплуатации в опорной плите изготовлены 4 отверстия.

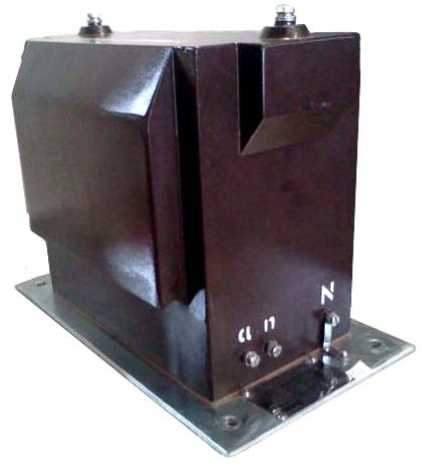

Внешний вид трансформаторов напряжения VTM-0076
Внешний вид трансформаторов напряжения VTM-0083
Технические характеристики
|
Наименование характеристик |
Модель трансформаторов напряжения | |
|
VTM-0076 |
VTM-0083 | |
|
Номинальное напряжение первичной обмотки, кВ |
15/^3 |
15,75 |
|
Наибольшее рабочее напряжение первичной обмотки, кВ |
17,5 |
24 |
|
Класс точности измерительной обмотки |
0,2 | |
|
Класс точности защитной обмотки |
3Р | |
|
Номинальная мощность измерительной обмотки, В^А |
100 | |
|
Номинальное напряжение вторичной обмотки, В |
100/^3 |
100, 120 |
|
Номинальная частота, Гц |
50 | |
|
Габаритные размеры, не более, мм |
352x305x232 |
361x327x393 |
|
Масса, не более, кг |
65 |
90 |
Климатическое исполнение по ГОСТ 15150-69 в диапазоне от минус 40 до 65 °С.
Знак утверждения типа
Знак утверждения типа наносится на табличку трансформаторов методом наклейки и на паспорт типографским способом.
Комплектность
Трансформатор напряжения - 1 шт.
Паспорт - 1 экз.
Поверка
осуществляется в соответствии с ГОСТ 8.216-88 «Трансформаторы напряжения. Методика поверки».
Основные средства поверки: трансформатор напряжения измерительный лабораторный НЛЛ-15 (кл. т. 0,05), прибор сравнения КНТ-03 (± 0,001 %; ± 0,1 мин); магазин нагрузок МР3025 (± 4 %).
Сведения о методах измерений
Сведения о методах приведены в соответствующем разделе паспорта.
Нормативные документы
ГОСТ 1983-2001 «Трансформаторы напряжения. Общие технические условия».
ГОСТ 8.216-88 «ГСИ. Трансформаторы напряжения. Методика поверки»
Техническая документация фирмы-изготовителя.
Рекомендации к применению
Осуществление торговли и товарообменных операций.
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
