Трансформаторы тока CTM
| Номер в ГРСИ РФ: | 51020-12 |
|---|---|
| Категория: | Трансформаторы |
| Производитель / заявитель: | Фирма "PRAGATI ELECTRICALS PVT. Ltd.", Индия |
Трансформаторы тока CTM (далее по тексту - трансформаторы) предназначены для передачи сигнала измерительной информации измерительным приборам и устройствам защиты и управления в установках переменного тока.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 51020-12 |
| Действует | по 31.08.2017 |
| Наименование | Трансформаторы тока |
| Модель | CTM |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 628e7006-97b0-cef8-cf2e-5645015ed066 |
| Год регистрации | 2012 |
| Общие данные | |
|---|---|
| Класс СИ | 34.01.01 |
| Год регистрации | 2012 |
| Страна-производитель | Индия |
| Информация о сертификате | |
| Срок действия сертификата | 31.08.2017 |
| Номер сертификата | 47906 |
| Тип сертификата (C - серия/E - партия) | C |
| Дата протокола | Приказ 715 п. 02 от 31.08.2012 |
Производитель / Заявитель
Фирма "PRAGATI ELECTRICALS PVT. Ltd.", ИНДИЯ
Индия
Поверка
| Методика поверки / информация о поверке | ГОСТ 8.217-2003 |
| Межповерочный интервал / Периодичность поверки |
6 лет
|
| Зарегистрировано поверок | |
| Актуальность информации | 19.04.2026 |
Поверители
Скачать
|
51020-12: Описание типа
2012-51020-12.pdf
|
Скачать | 87.5 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Трансформаторы тока CTM (далее по тексту - трансформаторы) предназначены для передачи сигнала измерительной информации измерительным приборам и устройствам защиты и управления в установках переменного тока.
Описание
Принцип действия трансформаторов тока заключается в преобразовании переменного тока промышленной частоты в переменный ток для измерения с помощью стандартных измерительных приборов.
Корпус трансформаторов выполнен из эпоксидного компаунда, который
одновременно является главной изоляцией и обеспечивает защиту обмоток от
механических и климатических воздействий.
Трансформаторы имеют одну вторичную обмотку для измерения, и одну для защиты и один коэффициент трансформации, получаемым путем измерения числа витков вторичной обмотки переключением на соответствующее ответвление.
Трансформаторы изготавливаются в двух модификациях, отличающихся классом напряжения и номинальными значениями силы первичного тока.

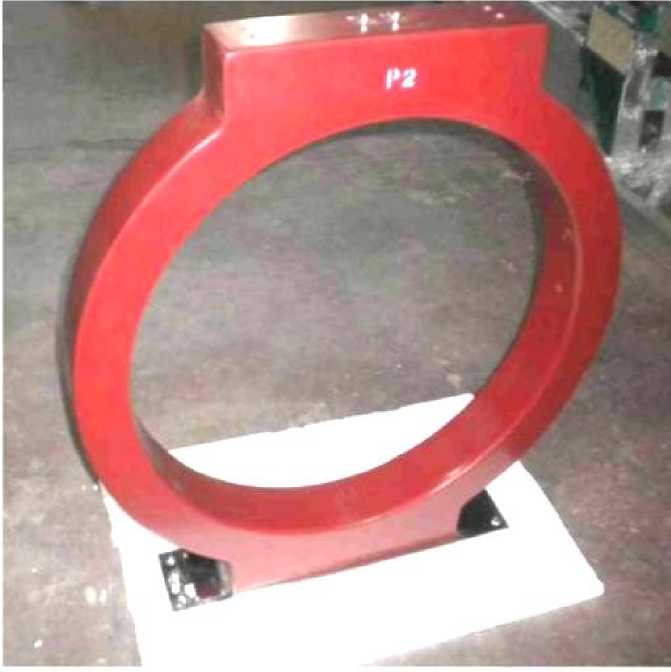

Внешний вид трансформаторов тока CTM.
Технические характеристики
|
Наименование характеристики |
Значение параметра | |
|
CTM-0075 |
CTM-0083 | |
|
Номинальное напряжение, кВ |
15 |
20 |
|
Наибольшее рабочее напряжение, кВ |
17,5 |
24 |
|
Номинальное значение силы первичного тока, А |
9000 |
15000 |
|
Номинальное значение силы вторичного тока, А |
5 | |
|
Номинальная частота переменного тока, Гц |
50 | |
|
Номинальная вторичная нагрузка, В^А |
100 | |
|
Класс точности вторичных обмоток для защиты |
5Р20 | |
|
Класс точности вторичных обмоток для измерения |
0,2S | |
|
Климатическое исполнение по ГОСТ 15150-69 |
от минус 40 до 65 оС | |
|
Габаритные размеры (внешний диаметр х внутренний диаметр х высота), не более, мм |
645 х 495 х 695 |
855 х 705 х 919 |
|
Масса трансформатора, не более, кг |
30 |
75 |
Знак утверждения типа
Знак утверждения типа наносится на табличку трансформаторов методом
наклейки и на паспорт типографским способом.
Комплектность
Трансформатор тока CTM - 1 шт.
Паспорт - 1 экз.
Поверка
Осуществляется в соответствии с ГОСТ 8.217-2003 «Трансформаторы тока. Методика поверки».
Основные средства поверки:
Трансформатор тока ИТТ (диапазон первичного тока 1-15000 А, номинальная частота 50 Гц, номинальное рабочее напряжение 660 В, предел допускаемой погрешности ±0,01% - токовый, ±0,4' - угловой).
Прибор сравнения КТ-01 (номинальный ток 1; 5 А, номинальная частота 50 Гц, предел допускаемой погрешности от ±0,001 % до ±0,10 % - токовый, от ±0,1 % до ±10'-угловой).
Магазин сопротивлений Р 5018 (диапазон значений нагрузки от 1,25 до 50 Ом при cos ф= 0,8; от 1 до 15 Ом при cos ф= 1 , номинальная частота 50 Гц, номинальный ток 5 А, пределы допускаемой погрешности ±(0,05Z + 0,02) Ом).
Сведения о методах измерений
Сведения о методах приведены в соответствующем разделе паспорта.
Нормативные документы
ГОСТ 7746-2001 «Трансформаторы тока. Общие технические условия».
ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки»
Техническая документация фирмы-изготовителя.
Рекомендации к применению
Осуществление торговли и товарообменных операций.
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
