Трансформаторы напряжения TVBs 123
| Номер в ГРСИ РФ: | 51060-12 |
|---|---|
| Категория: | Трансформаторы |
| Производитель / заявитель: | Фирма "Trench Germany GmbH", Германия |
Трансформаторы напряжения TVBs 123 (далее ╞ трансформаторы) предназначены для передачи сигнала измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических установках переменного тока промышленной частоты класса напряжения 110 кВ.
Информация по Госреестру
| Основные данные | ||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 51060-12 | |||||||||||||||||||||
| Наименование | Трансформаторы напряжения | |||||||||||||||||||||
| Модель | TVBs 123 | |||||||||||||||||||||
| Характер производства | Единичное | |||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 964896ba-ecb0-085e-a4ae-c0c85a09de9d | |||||||||||||||||||||
| Испытания |
|
|||||||||||||||||||||
| Год регистрации | 2012 | |||||||||||||||||||||
| Общие данные | |
|---|---|
| Класс СИ | 34.01.02 |
| Год регистрации | 2012 |
| Страна-производитель | Италия |
| Информация о сертификате | |
| Срок действия сертификата | .. |
| Номер сертификата | 47955 |
| Тип сертификата (C - серия/E - партия) | E |
| Дата протокола | Приказ 724 п. 02 от 06.09.2012 |
Производитель / Заявитель
Фирма "Trench Italia S.r.l.", ИТАЛИЯ
Италия
Поверка
| Методика поверки / информация о поверке | ГОСТ 8.216-88 |
| Межповерочный интервал / Периодичность поверки |
8 лет
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 6 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 10.05.2026 |
Поверители
Скачать
|
51060-12: Описание типа
2012-51060-12.pdf
|
Скачать | 146.1 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Трансформаторы напряжения TVBs 123 (далее - трансформаторы) предназначены для передачи сигнала измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических установках переменного тока промышленной частоты класса напряжения 110 кВ.
Описание

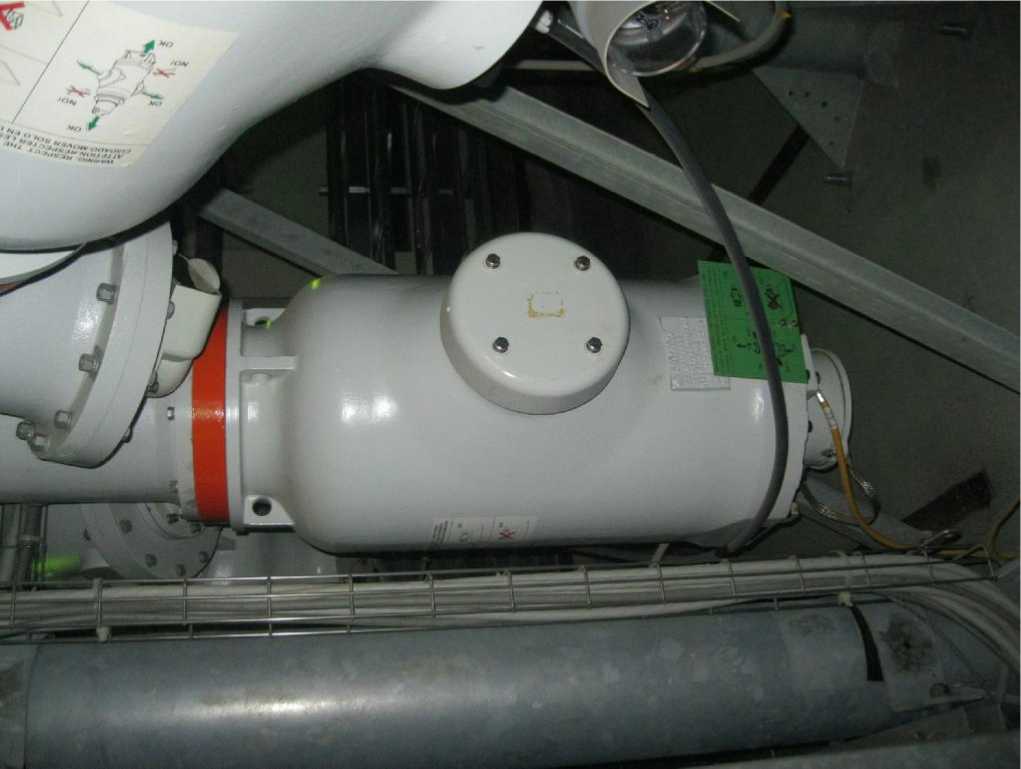

Трансформаторы напряжения TVBs 123 представляют собой электромагнитные трансформаторы с элегазовой изоляцией. Предназначены для установки в ячейках элегазовых комплектных распределительных устройств серии PASS.
Первичная и вторичные обмотки размещены в герметичном алюминиевом баке, заполненном элегазом. Плотность элегаза контролируется монитором плотности. Для защиты бака от разрыва при превышении внутреннего давления предусмотрен предохранительный клапан с разрывной мембраной.
На крышке горловины бака расположен проходной изолятор с высоковольтным вводом.
Выводы вторичных обмоток помещены в контактной коробке, закрепленной с торца бака и закрытой съемной пломбируемой крышкой.
Трансформаторы снабжены табличкой с указанием основных характеристик.
Технические характеристики
Таблица 1 - Характеристики трансформаторов напряжения TVBs 123.
|
Характеристика |
Значение |
|
Класс напряжения, кВ |
110 |
|
Номинальные напряжения, кВ - первичной обмотки - основной вторичной обмотки № 1 - основной вторичной обмотки №2 - дополнительной вторичной обмотки |
110/^3 0,1/^3 0,1Л/3 0,1 |
|
Наибольшее рабочее напряжение, кВ |
123 |
|
Класс точности основной вторичной обмотки № 1 |
0,5 |
|
Класс точности основной вторичной обмотки №2 |
0,2 |
|
Класс точности дополнительной вторичной обмотки |
3Р |
|
Номинальная мощность основной вторичной обмотки №1, ВА |
100 |
|
Номинальная мощность основной вторичной обмотки №2, В^А |
60 |
|
Номинальная мощность дополнительной вторичной обмотки, В^А |
100 |
|
Номинальная частота, Гц |
50 |
|
Схема и группа соединения обмоток |
1/1/1/1-0-0-0 |
|
Габаритные размеры, мм (высотахдлинахширина) |
1200х1000х620 |
|
Масса, кг |
210 |
|
Климатическое исполнение по ГОСТ 15150-69 |
УХЛ1 |
Знак утверждения типа
Знак утверждения типа наносится методом трафаретной печати на табличку технических данных трансформатора и типографским способом на титульный лист паспортов.
Комплектность
Трансформатор напряжения TVBs 123 6 шт. (Зав. №№ 30023550, 30023551, 30023552,
30023553, 30023554, 30023555).
Паспорт 6 экз.
Поверка
осуществляется по ГОСТ 8.216-88 ГСИ. Трансформаторы напряжения. Методика поверки.
Средства поверки: трансформатор напряжения измерительный эталонный NVOS (кл. т. 0,01), прибор сравнения КНТ-03 (± 0,001 %; ± 0,1 мин); магазин нагрузок МР3025 (± 4 %).
Сведения о методах измерений
Сведений нет.
Нормативные документы
1. ГОСТ 1983-2001 Трансформаторы напряжения. Общие технические условия.
2. ГОСТ 8.216-88 ГСИ. Трансформаторы напряжения. Методика поверки.
3. Техническая документация фирмы «Trench Italia S.r.l.», Италия.
Рекомендации к применению
- «осуществление торговли и товарообменных операций...»;
- «выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям».
